曲柄齿轮齿条式往复直线运动机构

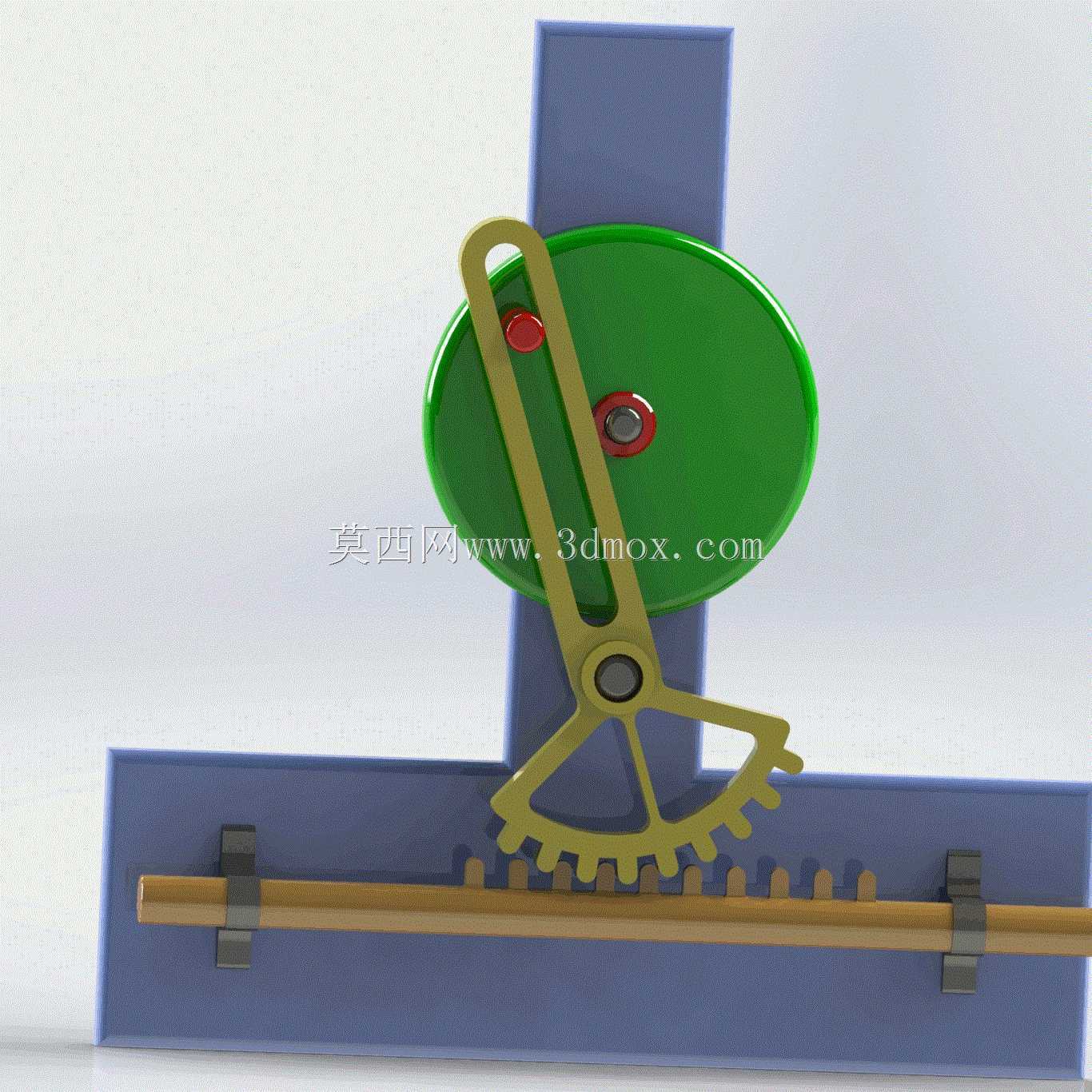

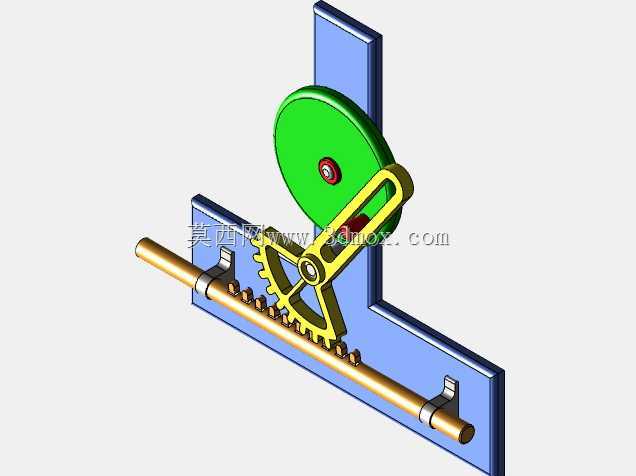

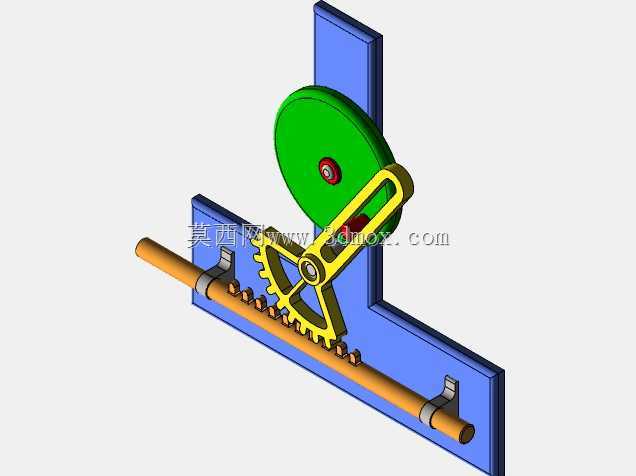

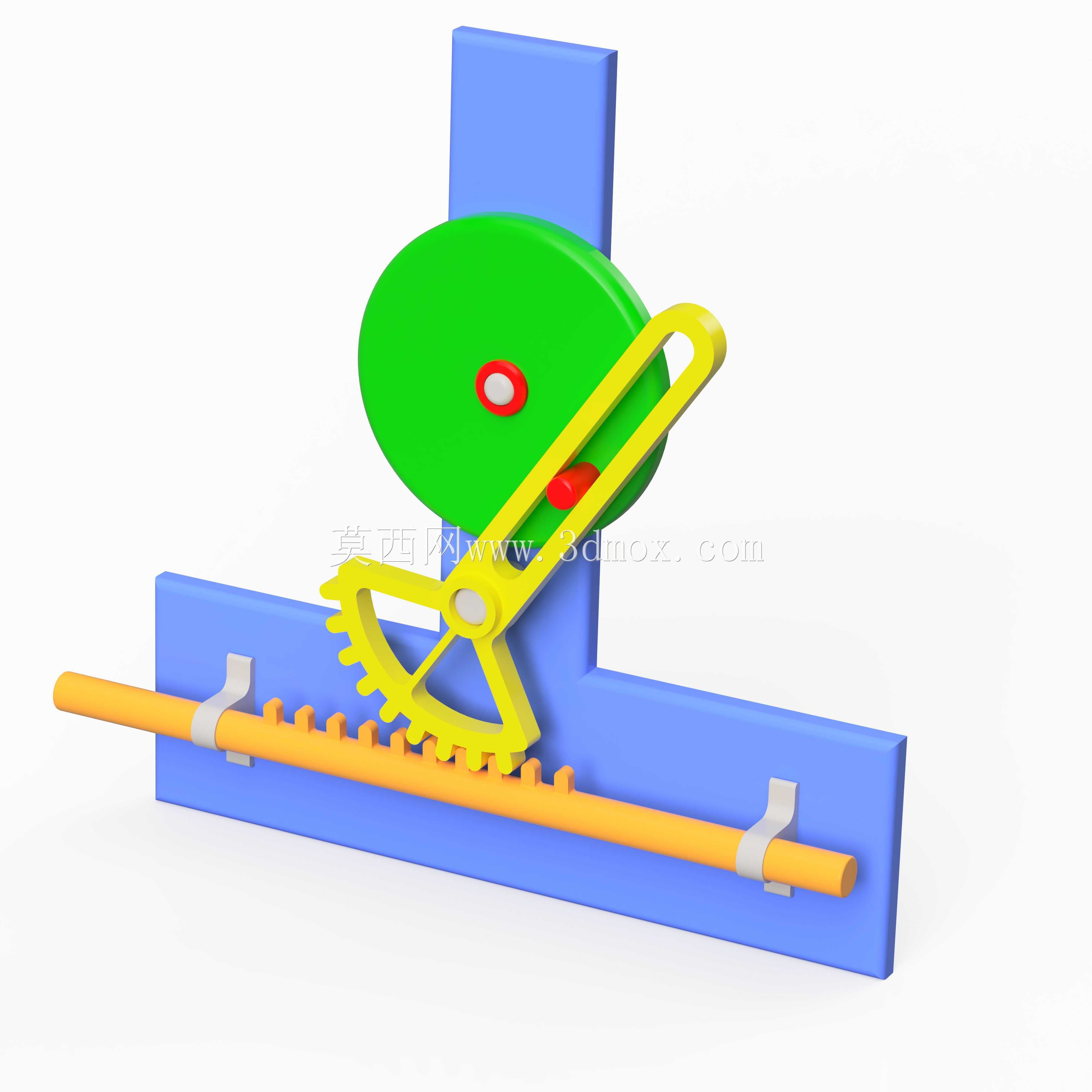

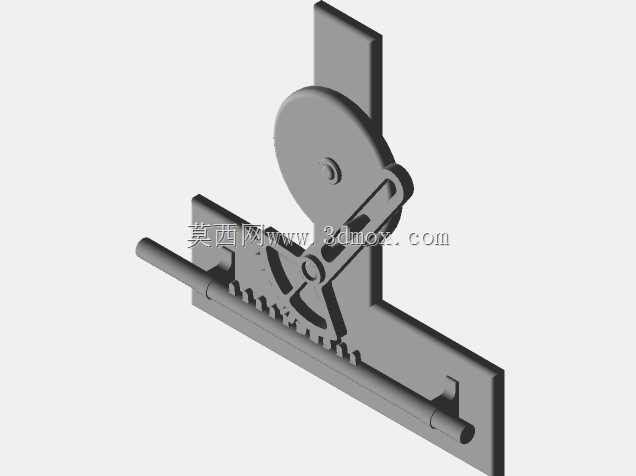

　　这套曲柄齿轮齿条组合的往复运动机构，核心作用是将连续旋转输入转换为可控行程的直线往复输出，在轻工送料、包装工位横移、小型工装进给等场景中应用广泛，相比纯曲柄滑块结构，它通过扇形齿轮与直齿条的啮合传递动力，能有效降低滑块侧部的侧向力，减少导轨磨损，延长整套传动组件的维护周期。从结构布局来看，整套机构的安装基准为底部的L型安装立板，竖直段用于固定旋转输入轴系，水平段用于铺设齿条导向导轨，安装时需要保证旋转轴中心与扇形齿轮的回转中心同轴度控制在0.02mm以内，避免啮合过程中出现卡滞或齿面偏磨。输入侧采用带滑槽的曲柄构件，曲柄盘上的偏心销嵌入滑槽内，当曲柄盘做整周连续旋转时，偏心销带动滑槽摆杆绕中部铰接点做定角度往复摆动，

　　摆杆末端集成的扇形齿轮随摆杆同步摆动，与下方水平布置的直齿条形成啮合副，将摆角运动转换为齿条的直线往复移动，齿条底部通过两个导向压块约束在水平导轨上，限制其竖直方向与横向的窜动，保证直线运动的精度。设计过程中，首先需要根据目标往复行程确定扇形齿轮的分度圆半径与摆角范围，通常摆角控制在60度以内即可满足常规短行程往复需求，偏心销的偏心距则根据摆杆滑槽的有效长度匹配，避免偏心销运动到极限位置时与滑槽端部发生刚性碰撞；齿侧间隙需要控制在0.1-0.15mm之间，既要保证传动过程无卡滞，也要避免反向间隙过大导致的运动到位精度超差。从安装边界来看，整套机构的水平方向占用长度由齿条行程加两端安全余量决定，

　　通常在行程基础上两端各预留30mm的安装与缓冲空间，竖直方向高度由曲柄盘直径、摆杆长度叠加确定，安装时底部水平导轨的直线度需要调校至每米0.03mm以内，保证齿条移动过程中无卡顿。在实际工况应用中，这套机构适合中低速、轻载的往复传动场景，输入转速通常不超过60rpm，可搭配减速电机直接驱动曲柄盘，不需要额外的行程开关或换向结构，依靠纯机械结构即可实现自动往复换向，相比气缸、电缸等直线驱动部件，它不需要复杂的气路或电控配套，在纯机械传动的小型设备中可靠性更高，维护成本更低。齿形部分采用标准渐开线直齿设计，模数根据负载大小选取，常规轻载场景下选取模数1-1.5即可满足强度要求，材质可选用45号钢调质处理，齿面高频淬火提升耐磨性，

　　导向部分的压块可选用铜质或工程塑料材质，降低齿条移动时的摩擦噪音。机构的铰接点处均设置有铜套衬套，减少转动副的磨损，长期运行时只需定期在铰接点与啮合齿面加注润滑脂即可保证运行顺畅。需要注意的是，装配时需要手动盘车验证全行程运动状态，确认偏心销在滑槽内滑动无卡滞，扇形齿轮与齿条在全摆角范围内啮合顺畅，无顶齿、脱齿现象，导轨压块的压紧力调整至齿条可灵活移动且无上下窜动为宜，压紧力过大会增大移动阻力，过小则会导致齿条运动过程中出现跳动，影响传动平稳性。
