双弧面叉形支撑连接金属构件

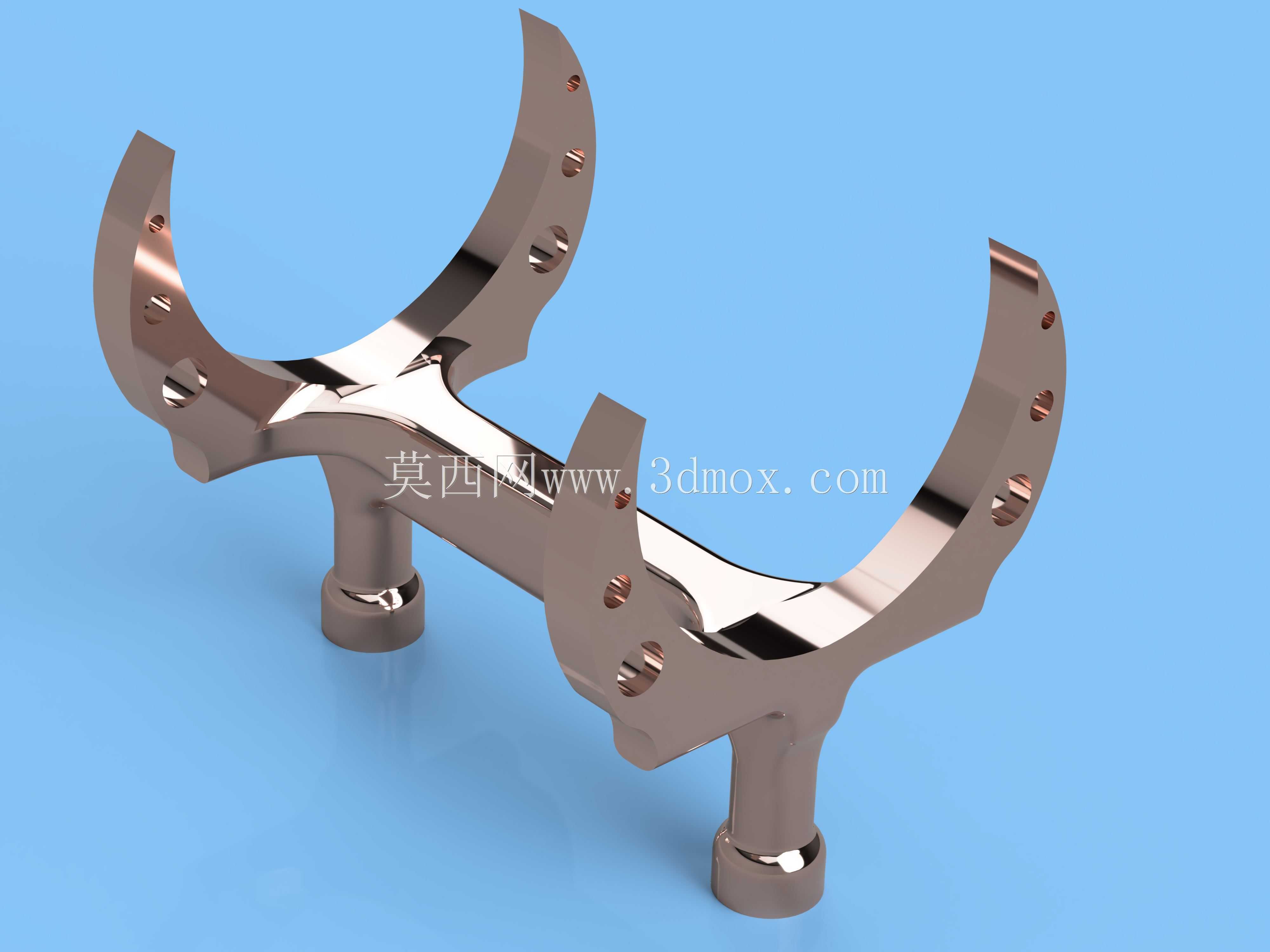

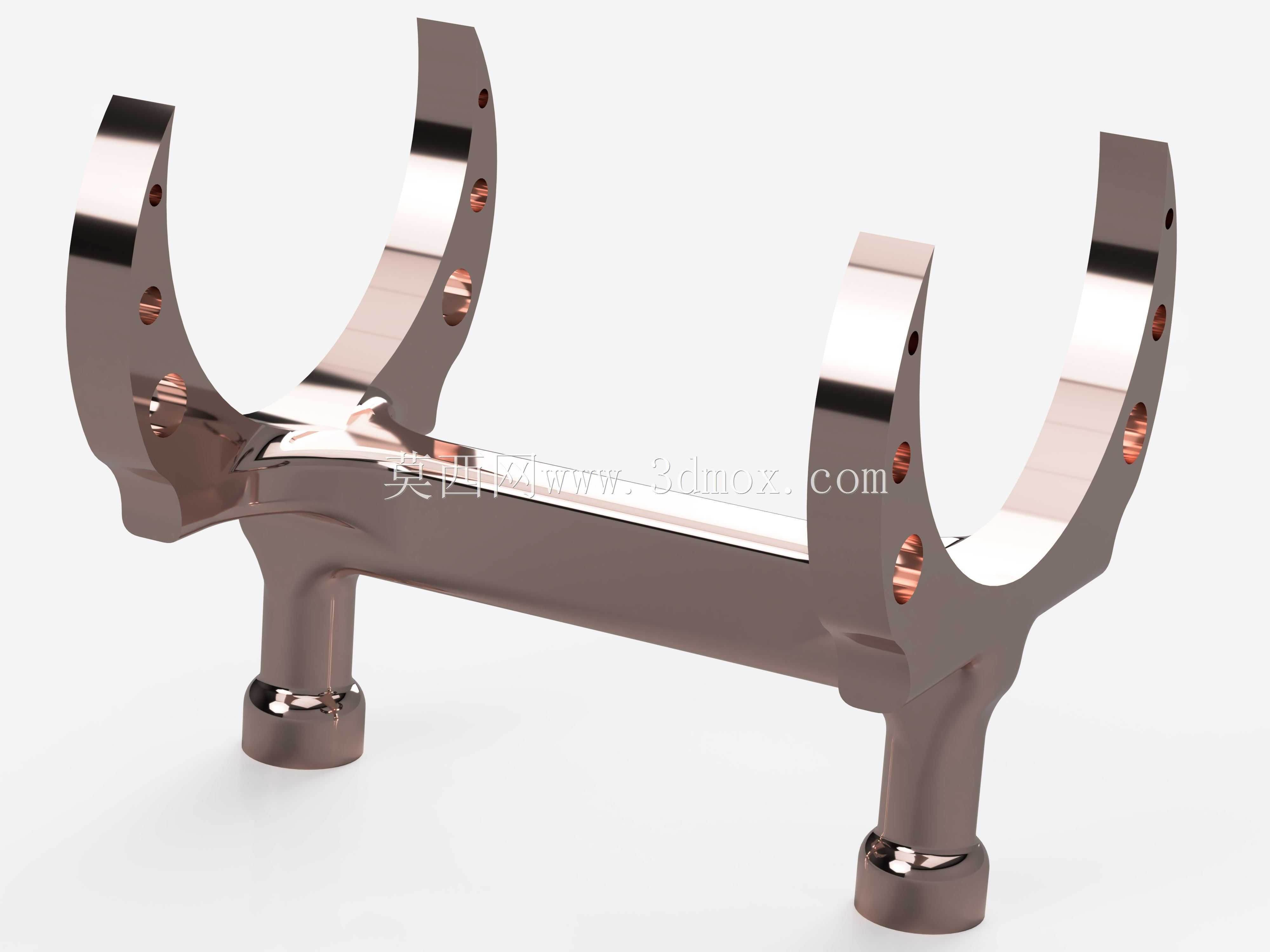

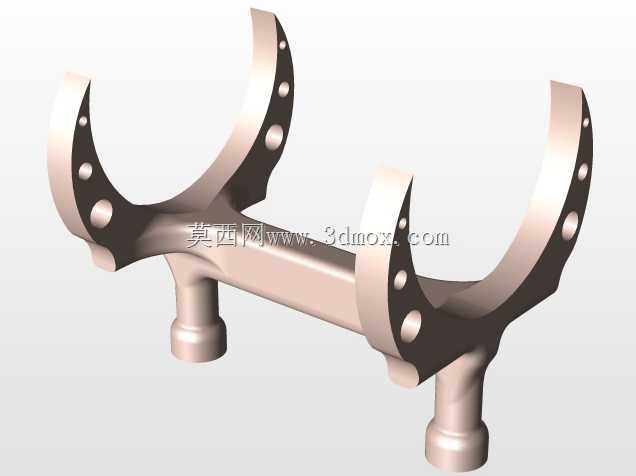

　　该构件为双弧面叉形支撑连接结构，在各类需要弧形工件夹持、周向定位的工装夹具、输送定位工位中应用广泛，常见于轴类零件加工工位的辅助支撑、管状物料周转的定位托架、环形部件装配的对位夹具场景，可直接作为接触式承托部件与被支撑件的弧形外轮廓贴合，避免硬接触造成的工件表面划伤，同时保证定位过程中受力均匀，不会出现局部应力集中导致的工件形变。从功能特性来看，构件两侧对称布置的弧形叉臂上预留了多组规则排布的安装孔位，可根据实际使用需求加装防滑衬垫、定位销、锁紧压块等附属配件，适配不同直径范围的弧形外轮廓工件，中间的连接横梁将两侧叉臂刚性连为整体，底部设置的两个圆柱形安装支脚带有定位轴肩，可直接插入对应安装基座的定位孔内完成快速装配，

　　支脚端面可预留螺纹孔实现轴向锁紧，保证构件在承受径向载荷时不会出现窜动或偏转。设计过程中优先考虑了受力传递路径的合理性，两侧叉臂的弧形轮廓曲率经过反复校核，与常见的标准轴类、管类零件外圆曲率匹配度较高，叉臂与横梁的过渡位置采用大圆角平滑过渡，避免直角连接处的应力集中问题，在保证整体结构刚性的前提下，对叉臂非接触面做了局部减薄处理，在不降低承重能力的同时减少了构件整体重量，降低安装基座的负载。从安装边界来看，两个底部支脚的中心距为固定设计值，适配多数通用工装平台的标准孔位间距，支脚的定位轴段直径与常见的工装安装孔公差带保持一致，装配时可实现间隙配合快速拆装，两侧叉臂的外轮廓最大宽度控制在常规夹具安装空间范围内，不会与周边的送料机构、

　　压紧部件产生运动干涉，叉臂上的安装孔位采用等间距排布，方便使用者根据实际夹持需求调整附属配件的安装位置，无需额外二次打孔加工。实际使用过程中，该构件可单独作为支撑托架使用，也可成对布置组成环抱式定位结构，配合上方的压紧部件实现对圆柱形工件的完全固定，在轴类零件的铣削加工工位，该构件可作为辅助支撑抵消切削过程中的径向切削力，减少工件的加工振颤，提升加工表面质量；在管状物料的自动化输送线上，该构件可作为工位间的定位挡块，保证物料停位精度满足后续机械手抓取的公差要求；在环形部件的装配工位，该构件的弧面支撑可保证环形零件的同轴度定位精度，方便后续螺栓、轴承等配件的压装作业。构件整体采用金属材质加工，接触表面经过抛光处理降低表面粗糙度，

　　减少与被支撑工件接触时的摩擦阻力，非接触面做了去毛刺处理，避免装配过程中划伤操作人员，整体结构无复杂异形曲面，加工工艺性较好，可采用铸造后精加工或者整块坯料铣削加工的方式制作，适合批量生产应用，在各类需要弧形面定位、支撑的机械结构中都能找到适配的使用场景。
