三款直筒透明玻璃饮用杯结构设计

　　日常餐饮场景中，直筒型玻璃杯是应用覆盖度极高的饮用器具，既可以作为家用日常饮水的容器，也能适配酒吧、餐厅等商用场景的酒水盛装需求，部分实验室场景也会采用同结构直筒玻璃容器作为常温液体的盛装载体。本次完成结构设计的三款直筒杯，全部采用等径直筒的主体结构，杯口做了0.8mm的圆弧卷边处理，避免使用者唇部接触杯口时产生尖锐的割触感，同时卷边结构也能提升杯口的结构强度，降低日常清洗、堆叠过程中杯口崩边碎裂的概率。三款杯体的高度统一设置为120mm，杯身外径统一为65mm，杯底厚度设计为5mm，足够的底厚可以保证杯体放置时的重心稳定，避免轻微触碰就出现倾倒的问题，同时统一的外径尺寸可以适配市面上绝大多数常规尺寸的杯垫、杯架，

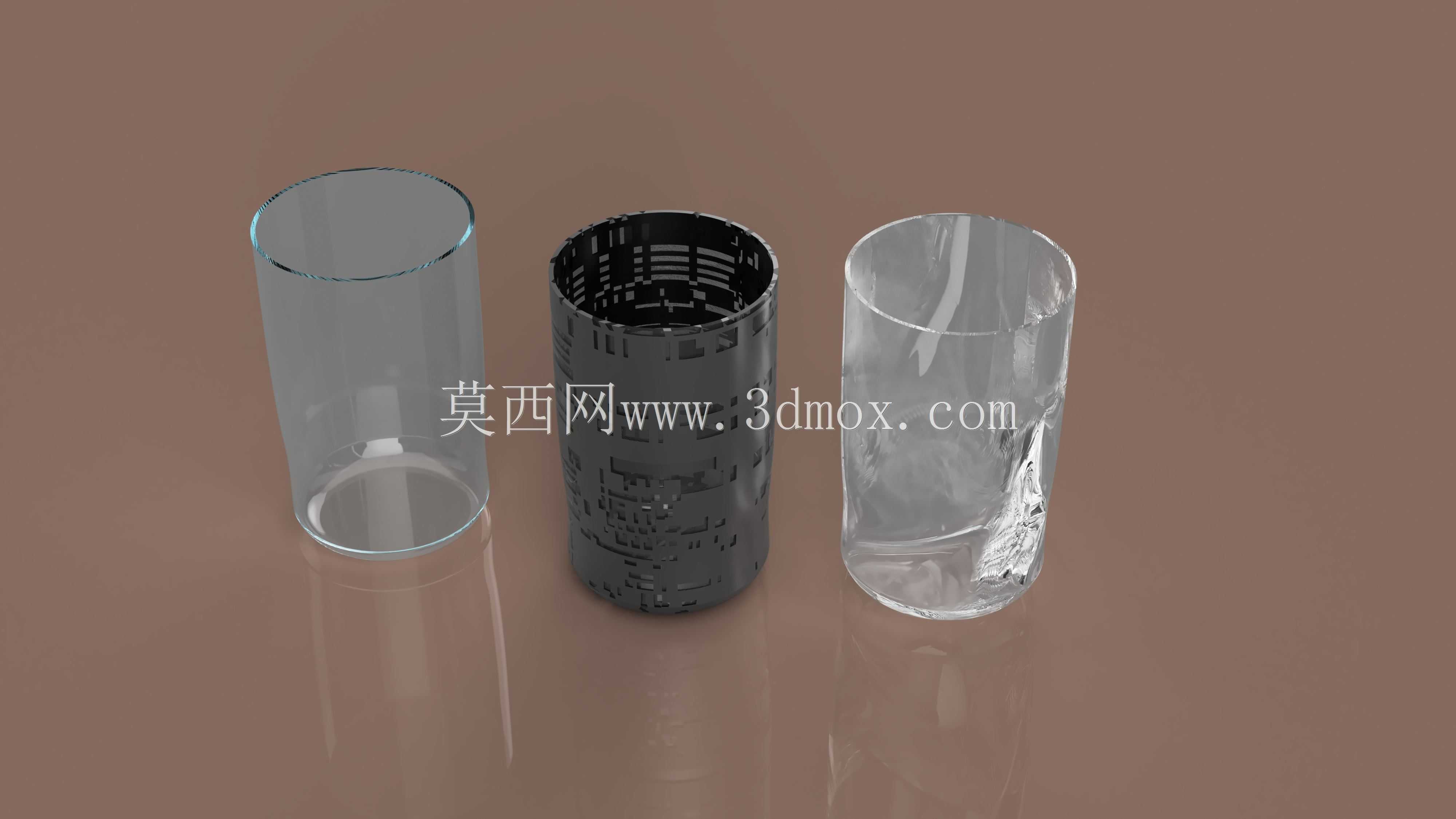

　　不需要额外定制配套的收纳器具。三款杯体的差异主要集中在杯身的表面处理与材质细节上，第一款为全透明高硼硅玻璃材质，杯身内外壁都做了高光抛光处理，透光率可以达到92%以上，适合盛装白水、气泡水等透明饮品，能够直观展现液体的通透质感；第二款为半透明磨砂黑化处理的杯身，杯壁做了细微的凹凸纹理设计，既可以提升握持时的摩擦力，避免手滑摔落，半透的黑化效果也能遮挡部分有色饮品的色泽，适合盛装深色鸡尾酒、碳酸饮料等，弱化液体本身的色彩对桌面陈设效果的影响；第三款同样为高透玻璃材质，但在杯身下半部分做了不规则的冰裂纹理处理，光线穿过时会产生不规则的折射效果，提升陈设的视觉层次感，适合作为特色饮品的盛装容器。建模过程中，

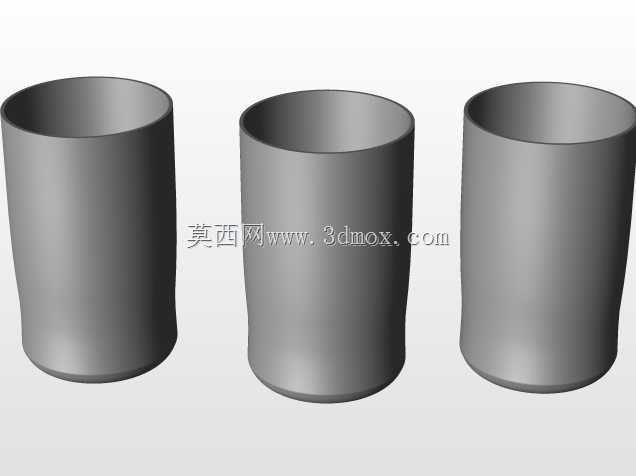

　　首先以杯底中心为坐标原点建立基准坐标系，先绘制杯身的外轮廓旋转截面，通过旋转凸台命令生成杯体的基础实体，之后通过抽壳命令设置杯壁厚度为2mm，抽壳时排除杯底端面保证底厚尺寸符合设计要求，再对杯口边缘做圆角处理完成基础结构。针对第二款带纹理的杯体，先在杯身外圆柱面上包覆等距分布的矩形纹理草图，通过拉伸切除生成深度0.3mm的凹槽，再对凹槽边缘做0.1mm的小圆角处理，避免纹理位置出现应力集中，长期使用后出现开裂的问题；第三款的冰裂纹理则是通过在杯身表面投影不规则的曲线草图，采用曲面偏移的方式生成凹凸的纹理效果，所有纹理的凸起高度都控制在0.2mm以内，既保证视觉效果，也不会在清洗时残留污渍，日常打理只需要用普通杯刷就可以清洁到位。

　　三款杯体的底部都做了直径1mm的内凹设计，放置在光滑桌面时可以避免杯底与桌面之间形成真空吸附，拿起时不会出现连带桌面垫布被带起的问题，同时内凹结构也能容纳少量的冷凝水，夏天盛装冰饮时，杯壁凝结的水珠会顺着杯身流到杯底的内凹区域，不会直接流淌到桌面打湿纸张或者电子设备。结构校核阶段，重点验证了杯体的堆叠兼容性，同型号的杯体可以实现上下堆叠，堆叠时的嵌入深度为15mm，堆叠后整体的重心偏移量控制在2mm以内，收纳时可以有效节省橱柜的存放空间，同时堆叠接触的位置都做了圆角处理，不会出现杯壁互相刮花的问题。针对玻璃材质的脆性特性，建模时特意规避了所有直角过渡的结构，所有转角位置都设置了不小于0.2mm的圆角，降低应力集中系数，提升杯体的抗冲击性能，日常使用中即使轻微磕碰也不容易出现碎裂的情况。杯身的直筒结构没有做收腰或者扩口的异形设计，生产时可以直接采用玻璃管切割后热熔压底的工艺实现，不需要复杂的吹制模具，能够有效降低量产的制造成本，同时直筒结构也适配商用的洗碗机清洗，杯内不会存在积水的死角，清洗后可以快速沥干水分，不会因为积水残留产生水垢印记。
