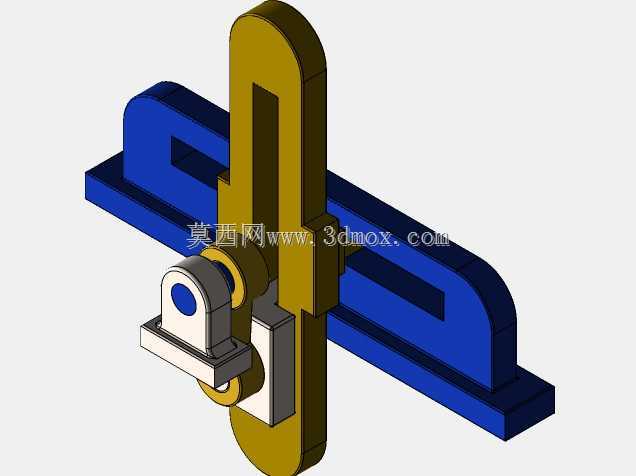

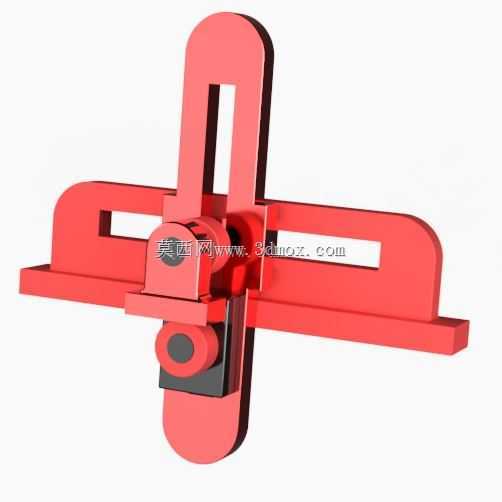

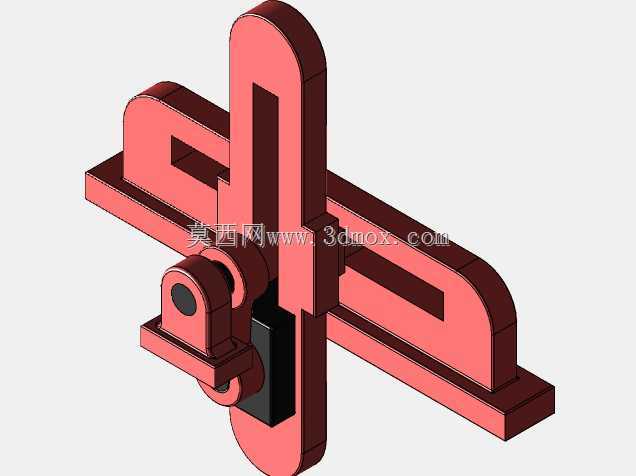

带运动仿真的曲柄滑块传动机构设计

　　在各类需要实现回转运动与直线往复运动转换的工业场景中，曲柄滑块结构是应用覆盖度极高的基础传动单元，从冲压设备的主传动链路，到小型送料机构的往复执行端，再到内燃机的核心动力转换结构，都能见到这类机构的衍生形态。这套结构的设计核心，是通过固定长度的曲柄、连杆与可沿直线导轨滑动的滑块形成铰接约束，将曲柄端输入的连续回转运动，转化为滑块端的定向直线往复输出，也可反向将滑块端的直线推力转化为曲柄的回转扭矩，适配不同工况下的动力传递需求。

　　从实际工程落地的角度看，这类机构的设计首先要匹配安装空间的边界限制，曲柄的回转半径直接决定滑块的最大行程，设计时需要先确认执行端需要的往复位移量，反推曲柄的偏心距，同时要核算连杆与曲柄的长度比值，比值过小会导致传动角过小，机构运行时的侧向分力激增，不仅会加快滑块与导轨面的磨损，还会在铰接位置产生额外的冲击载荷，缩短销轴、轴套这类易损件的更换周期；比值过大则会让整体结构的纵向安装尺寸超出预留空间，无法适配紧凑布局的设备内部安装位。

　　这套结构的铰接位置均采用销轴配合耐磨衬套的连接形式，设计时预留了均匀的配合间隙，既保证运动过程中连杆、曲柄不会出现卡滞，也能控制铰接处的回程间隙，避免高速往复运动时出现明显的传动误差。滑块部分的导向面做了等宽的平行度公差约束，安装时与配套导轨的配合面保持全程贴合，运行过程中不会出现偏载卡顿的问题，滑块与连杆的铰接点位置做了下沉式设计，避免运动到上下止点位置时，连杆端部与滑块本体、导轨端面发生运动干涉。

　　在做结构校验时，需要重点核算两个极限位置的受力状态：当滑块运行到行程端点，曲柄与连杆处于共线位置时，机构处于死点位置，若作为主动端驱动曲柄回转，需要额外配置飞轮结构储存动能，借助惯性跨过死点位置保证连续运转；若以滑块作为主动端输入动力，则需要在设计时规避死点位置的工作区间，或者增设辅助定位结构锁定位置，避免受力时出现机构反转的风险。另外，曲柄的回转中心与滑块导轨的中心线需要保证严格的垂直与共面公差，若安装时出现中心偏移，会导致滑块运行过程中受到持续的侧向推力，不仅会增大运行阻力，长期运行还会造成导轨面的不均匀磨损，出现滑块运行卡顿、异响等问题。

　　针对不同的应用场景，这套基础结构还可以做针对性的参数调整，比如用于小型冲压设备时，可以适当增大曲柄的直径，提升回转部分的结构强度，承受冲压瞬间的冲击载荷；用于精密送料机构时，则可以缩小铰接位置的配合间隙，提升传动精度，同时在滑块端加装位移检测元件，实时反馈往复位置保证送料精度。结构的所有运动部件都做了动平衡校验，曲柄部分的偏心质量在设计时就做了对称配重处理，高速运转时不会产生明显的振动，可适配每分钟数百次往复的高频工作场景。

　　从装配流程来看，这套结构的安装顺序需要遵循先固定基准件的原则，首先将曲柄的回转支座固定在安装基座上，确认回转中心的位置精度后，依次装配曲柄、连杆与滑块组件，最后调整滑块导轨的平行度，手动盘车验证全行程无卡滞、无干涉后，再做后续的驱动部件连接。日常维护时，只需要定期在铰接销轴位置加注润滑脂，检查衬套的磨损量，当衬套磨损导致间隙超差时及时更换，即可保证机构长期稳定运行，不需要复杂的维护工序，适配各类工业现场的使用维护条件。
