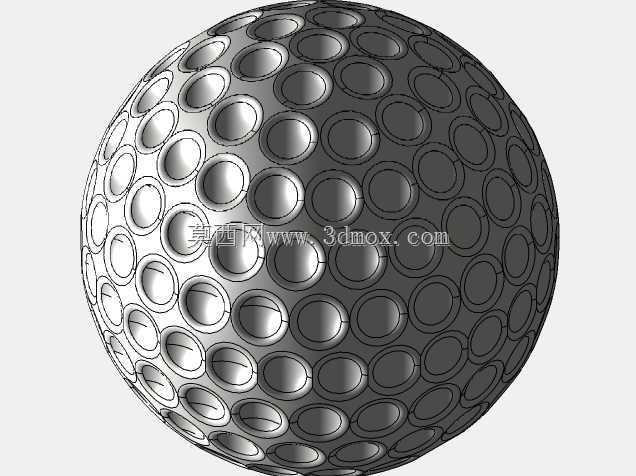

带凹坑纹理的标准竞赛用高尔夫球结构

　　做体育器材结构设计的工程师大多接触过高尔夫球的建模需求，很多刚入行的设计师会把它当成简单的球体来处理，实际上这个看似普通的球面结构，藏着不少空气动力学与结构工艺的细节考量。先从应用场景说起，这类球体主要用于高尔夫运动的日常训练、正式赛事，同时也是室内高尔夫模拟设备、高尔夫练习场配套器材的核心组成部分，部分文创产品、机械结构演示教具也会用到等比例的高尔夫球模型作为结构参考。

　　从实际用途来看，高尔夫球的核心功能是在被球杆击打后，能够获得稳定的飞行轨迹、合适的升阻比，同时具备足够的抗冲击性能，承受多次高速击打不出现形变、开裂。很多人不知道球面的凹坑设计不是装饰，早期的光滑高尔夫球飞行距离只有凹坑球的一半左右，凹坑的存在可以让空气在球面形成更稳定的边界层，减少尾部涡流带来的压差阻力，同时调整升力系数，让不同挥杆速度的使用者都能获得可控的飞行路径。

　　设计这类球体的时候，首先要确定基准球体的直径参数，正式竞赛用球的直径有明确的尺寸边界，不能小于42.67毫米，质量控制在45.93克以内，建模的时候先以原点为中心建立基准球体，之后再处理表面的凹坑特征。凹坑的排布不是随机的，通常采用多面体对称排布的方式，常见的有332个、392个凹坑的排布方案，每个凹坑的深度、直径都有参数范围，一般凹坑深度在0.25毫米左右，直径在3到5毫米之间，不同品牌的球会通过调整凹坑的深浅、排布密度来适配不同的挥杆速度，比如面向业余爱好者的球凹坑会稍深，提升高抛轨迹的稳定性，职业款的球凹坑排布更密，降低风阻提升远距离表现。

　　建模过程中要注意凹坑与球面的过渡圆角，不能出现尖锐的棱边，一方面是实际生产中注塑成型的时候，尖锐棱边容易出现应力集中，击打时容易开裂，另一方面光滑的过渡能保证空气流过球面的时候不会出现紊流，影响飞行稳定性。很多新手建模的时候会用阵列命令直接排布凹坑，最后会在球面两极出现特征变形，这时候需要提前对球面做等面积的曲面拆分，按照正二十面体的面域来划分凹坑排布区域，每个区域内的凹坑做对应法向的切除，最后再做整体的曲面缝合、实体加厚检查，确保整个球体的壁厚均匀——现在的高尔夫球大多是多层结构，外层是耐磨的Surlyn材质或者聚氨酯材质，内层是合成橡胶核心，建模的时候也要考虑不同层的装配边界，外层壳的厚度一般在1到2毫米之间，内层核心的尺寸要和外层的内球面完全贴合，不能出现装配间隙，否则击打时会出现能量传递损失，影响击球手感。

　　从安装与适配的角度来说，这个球体模型可以直接导入到高尔夫发球机、室内模拟高尔夫的击球检测设备的装配体中，作为碰撞检测的标准件使用，不需要额外调整尺寸，因为完全按照竞赛级的尺寸边界建模，和实际产品的外形公差控制在0.1毫米以内，完全满足结构干涉检查、运动仿真的需求。做运动仿真的时候，可以给球体赋予对应的材质密度参数，模拟不同击打角度、击打力度下的飞行轨迹，验证凹坑结构对空气阻力的影响，也可以用于注塑模具的分型设计，因为模型的曲面都是连续G2过渡，分型面可以直接沿着球体的最大截面选取，不会出现倒扣或者曲面破碎的问题，能直接导出用于模具加工的曲面数据。

　　另外在做周边配套产品设计的时候，比如高尔夫球座、球袋的球兜、高尔夫清洗设备的结构设计，都可以调用这个模型做干涉检查，比如球座的托杯尺寸要刚好贴合球面的下部曲率，不能太松导致球放置不稳，也不能太紧导致取球困难，用这个标准模型做装配验证，能省去很多实际打样的调整时间。很多做体育器材三维建模的工程师，都会把这类标准球体模型作为常用标准件存在自己的模型库中，做相关产品设计的时候直接调用，不用每次重新建模凹坑特征，毕竟凹坑的对称排布需要反复调整特征角度，才能保证整个球面没有特征错位、变形的问题。
