儿童自行车车把与车轮支撑结构设计

　　日常童车结构开发过程中，车把与前轮支撑的衔接结构是直接影响骑行操控手感与结构安全的核心部分，这套结构的三维建模完全围绕低龄儿童骑行的实际使用场景展开，没有冗余的装饰性设计，所有曲面与连接位都对应实际生产的冲压、弯管工艺要求。从实际使用场景来看，这类结构主要适配轮径12到16英寸的儿童代步自行车，面向3到8岁年龄段的使用群体，这个阶段的儿童手部握力不足、肢体控制精度弱，骑行过程中容易出现车把偏转过度、前轮受侧向冲击的情况，因此结构设计首先要保证转向阻尼的均匀性，不能出现转向卡滞或者空程过大的问题，同时前叉与车把立管的衔接位置要预留足够的强度冗余，应对儿童骑行时可能出现的磕碰、摔车冲击。

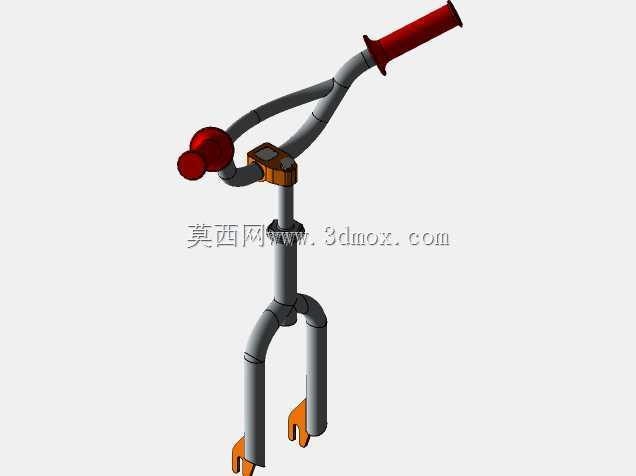

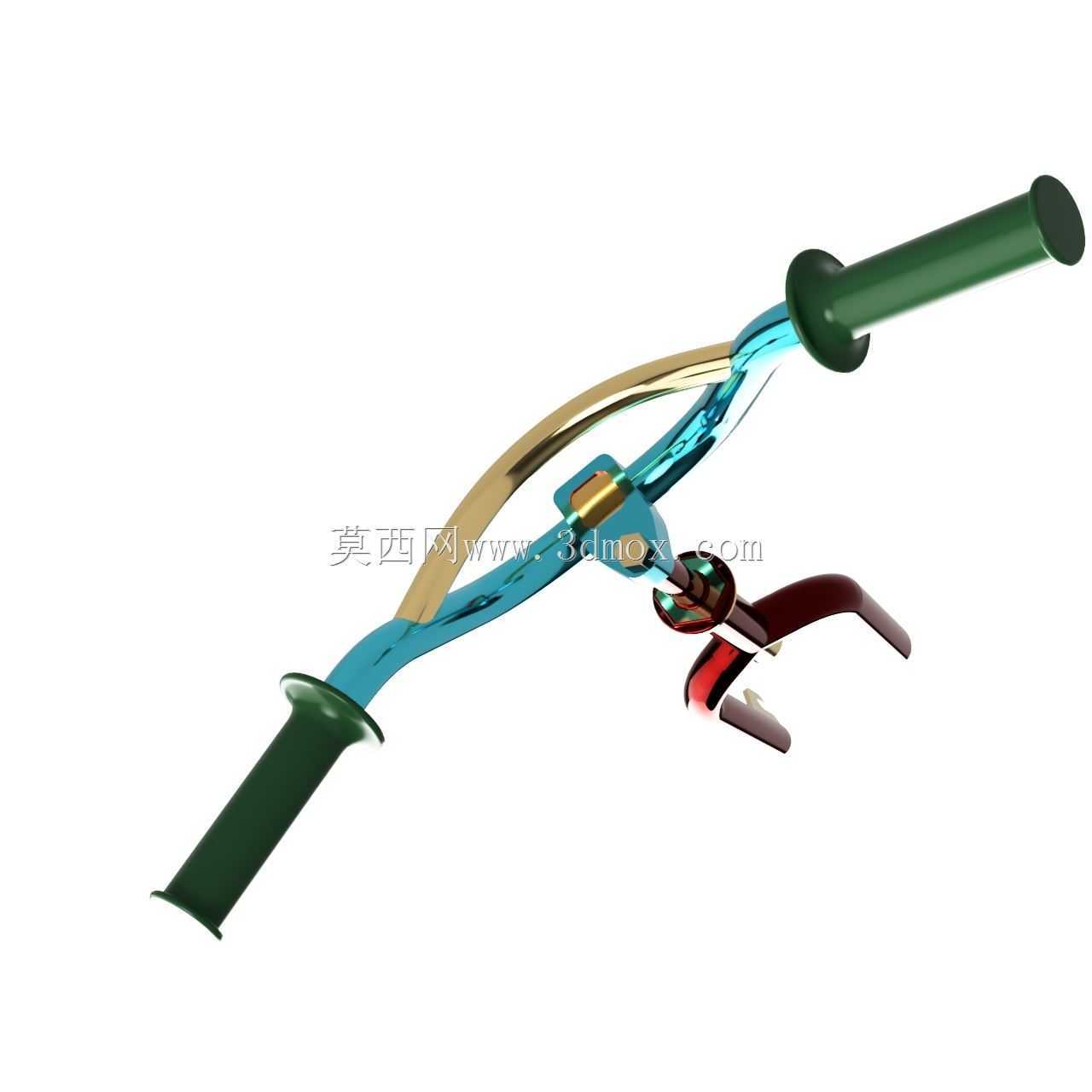

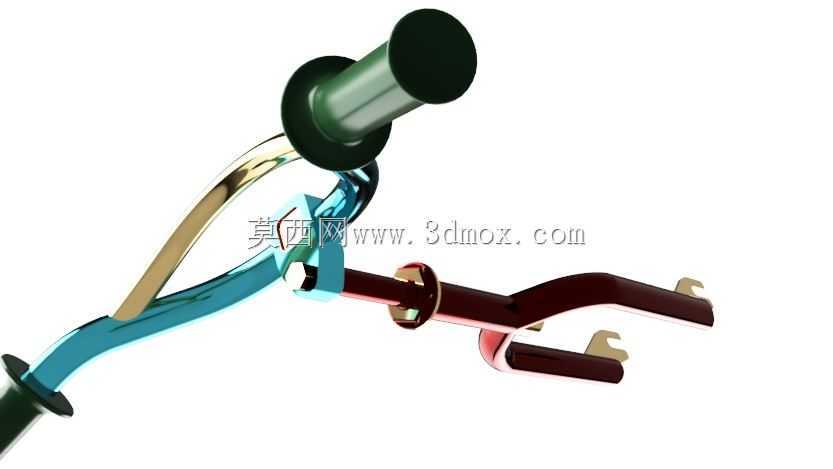

　　从功能特性上拆解，这套结构分为车把握持段、立管衔接段、前叉支撑段三个核心部分，车把握持段的弯管弧度经过反复调整，握持位置的宽度适配儿童肩宽范围，避免转向时手臂过度外展造成操控疲劳，握把安装位的管径采用统一的童车通用尺寸，可适配市面上绝大多数的橡胶防滑握把，不需要额外做变径处理。立管衔接段采用楔块锁紧的经典结构，安装时只需要将立管插入前叉舵管，拧紧锁紧螺栓即可实现车把与前叉的同步转动，锁紧力矩控制在合理范围，既不会出现骑行过程中车把偏转的问题，也不会因为力矩过大造成管材变形。前叉支撑段的叉脚位置直接对应前轮花鼓的安装尺寸，开档宽度符合童车前轮的通用安装标准，花鼓安装位预留了卡槽，可直接卡入花鼓轴的定位平面，避免前轮安装后出现转动松旷的问题，叉腿的弯曲弧度做了卸力设计，当车轮受到正面冲击时，叉腿可通过微小的弹性形变吸收部分冲击力，降低冲击力直接传递到车把造成儿童手部脱把的概率。

　　设计思路上完全摒弃了成人自行车结构等比例缩小的错误逻辑，所有尺寸参数都围绕儿童的人体工学数据设定，车把的抬升高度比同规格成人自行车高15%左右，让儿童骑行时保持相对直立的坐姿，减少长时间骑行对腰背部的压力，车把的后掠角度调整到更贴合儿童手腕自然下垂的角度，转向时手腕不需要过度弯折，降低长时间握持的疲劳感。前叉的倾角经过多轮模拟验证，拖距参数设定在适合低龄儿童的范围，转向时不会出现过于灵敏导致的车头晃动感，也不会因为转向阻尼过大造成儿童转向费力，即使是刚学会骑车的低龄儿童，也能轻松操控车头方向。

　　外形尺寸与安装边界方面，所有尺寸单位均采用毫米计量，车把总宽度控制在适配儿童肩宽的合理范围，不会因为过宽造成通行时剐蹭，也不会因为过窄导致转向稳定性不足；立管长度预留了足够的调节余量，可根据儿童身高变化调整车把高度，覆盖至少3年的成长期使用需求；前叉的总长度适配对应轮径的前轮安装，安装后整车的头管角度保持在合理范围，不会出现前轮过于靠前导致的转向沉重，也不会因为前轮过于靠后导致骑行时容易前翻。各连接位的配合公差严格按照五金冲压件与焊接件的通用公差设定，弯管部分的折弯半径满足管材折弯工艺的最小半径要求，不会出现折弯处管壁开裂、褶皱的问题，焊接位置的焊缝预留量符合童车生产的焊接工艺要求，不需要后续做过多的打磨处理即可进入喷涂工序。

　　从实际装配的角度考量，这套结构的所有安装孔位、衔接尺寸都和市面上主流的童车车架头管、前轮花鼓、刹车组件完全兼容，不需要额外开发定制配件，生产端可直接采用通用的童车标准件完成整机组装，有效降低生产过程中的配件采购成本与装配复杂度。结构上没有设计易脱落的小零件，所有衔接位置都做了防松设计，避免儿童骑行过程中零件松动脱落造成安全隐患，外露的管材端面都做了圆弧收边处理，不会出现尖锐边角划伤儿童的情况，完全符合童车产品的安全设计要求。在建模过程中，所有曲面都做了连续性处理，后续导入工程图模块时可直接生成生产所需的弯管参数、冲压件展开图、焊接位置标注，不需要二次调整模型结构，可直接对接生产端的工艺拆解需求，结构工程师拿到模型后可直接根据实际生产的管材壁厚、材料牌号做强度校核，快速调整局部参数完成量产前的最终定型。
