立式斯特林动力装置结构展示模型

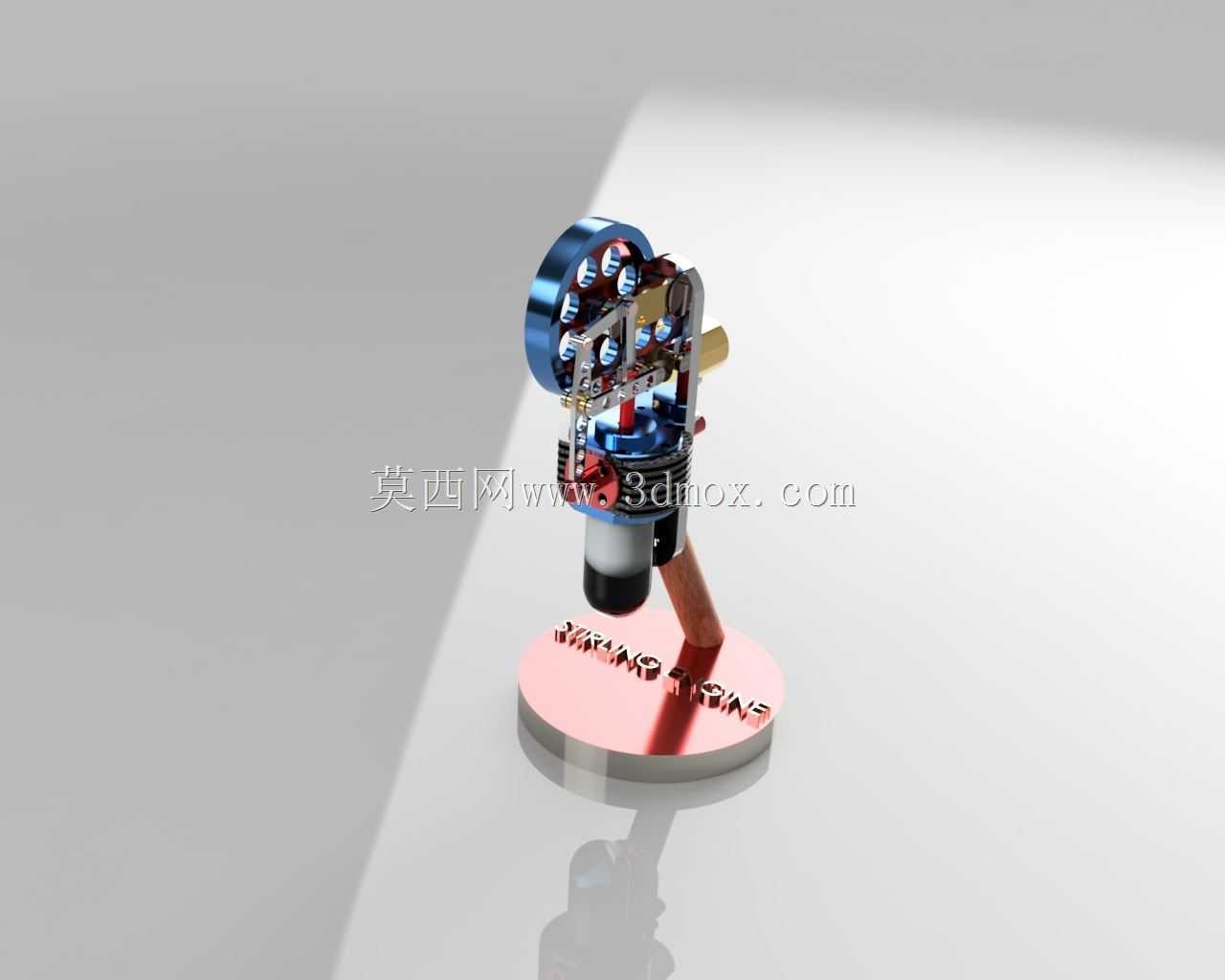

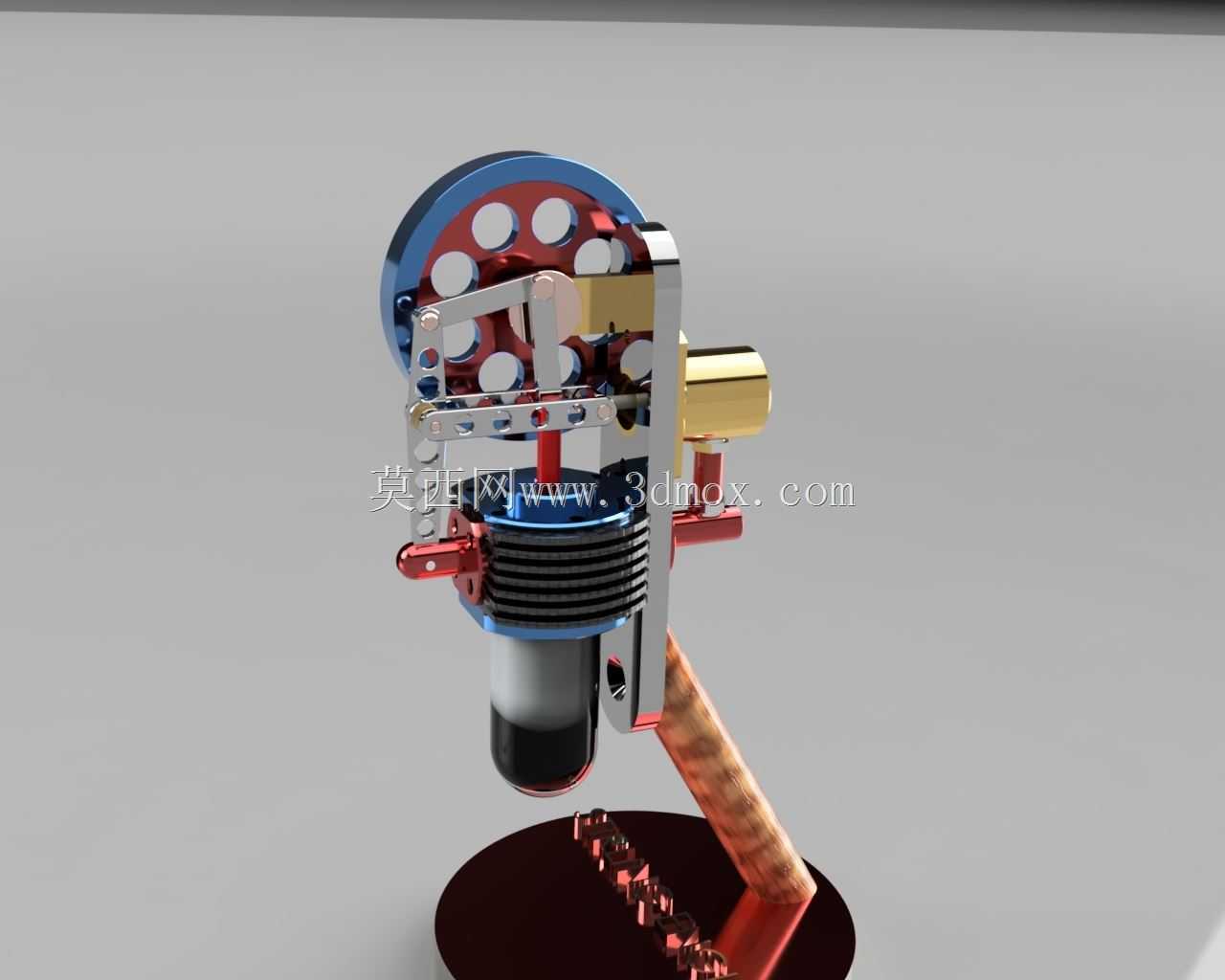

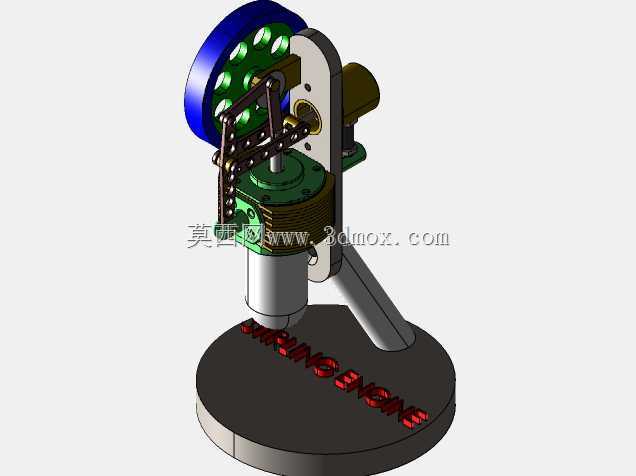

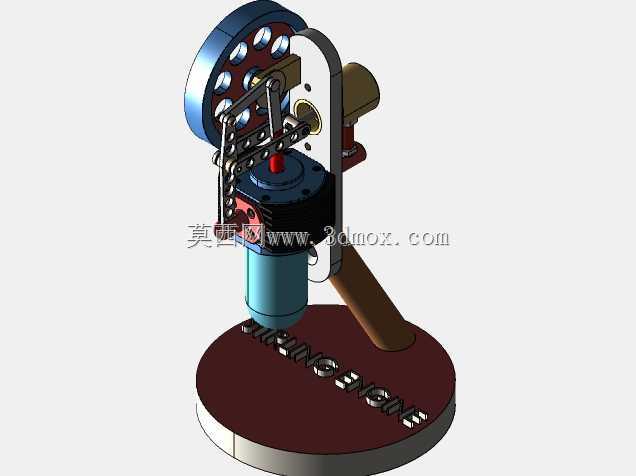

　　这套外燃式动力装置的结构模型，完整还原了斯特林循环动力设备的核心传动与换热逻辑，在教学演示、原理验证场景中，能够直观呈现封闭工质受热膨胀、遇冷收缩的循环做功过程，帮助从业者快速理解外燃机与传统内燃机的结构差异。不同于内燃机依赖燃料在缸内爆燃做功的逻辑，这套装置的做功核心依托封闭腔体内的工质循环，设计阶段优先考虑了换热路径的短距化，将加热端、冷却段与动力缸的连接距离压缩到最小，减少工质在传输过程中的热量损耗，提升循环热效率的转化表现。从结构布局来看，整套装置采用立式支撑架构，底部圆形基座承担整体配重与安装定位功能，支撑臂采用双侧板式结构，既为动力缸、传动组件提供稳定的安装基准，也预留了足够的观察空间，

　　方便学习者清晰看到每一个部件的运动轨迹。动力输出端采用带镂空减重结构的飞轮设计，轮盘上的均匀开孔不仅降低了转动惯量带来的启动阻力，也能在运转过程中通过孔洞的空气流动带走部分传动部件的摩擦热量，同时飞轮的配重经过精准校准，能够抵消曲柄连杆机构在往复运动中产生的惯性力，让整套装置的运转过程更加平顺，避免出现转速波动过大的问题。传动部分采用经典的曲柄连杆转换结构，将动力缸内活塞的直线往复运动转化为飞轮的旋转运动，连杆与曲柄销、活塞销的连接位置都预留了标准的铰接间隙，既保证运动过程中不会出现卡滞，也能通过间隙补偿热胀冷缩带来的尺寸变化，适配外燃机工作状态下加热端的高温形变需求。加热端采用导热性能优异的金属结构，

　　能够快速将外部热源的热量传递到封闭腔体内的工质，冷却段则设置了密集的散热鳍片结构，增大与空气的接触面积，加快工质冷却收缩的速率，冷热端的结构分界清晰，避免热量串流影响循环效率。在安装边界设计上，整套装置的外接接口仅保留了动力输出轴端与热源放置位，不需要复杂的管路连接，既可以单独作为原理演示教具使用，也可以通过输出轴连接小型发电机、水泵等负载，验证低品位热源回收场景下的动力输出能力，比如工业余热、太阳能集热等场景下的小型动力供给需求。设计过程中针对运动干涉问题做了多轮校验，所有运动部件的行程范围都做了限位设计，飞轮转动时不会与支撑臂、冷却鳍片发生剐蹭，活塞的往复行程也严格控制在动力缸的有效长度范围内，避免出现撞缸或者密封失效的问题。

　　密封结构作为斯特林装置的核心设计要点，这套模型里的动力缸与活塞配合面采用高精度间隙配合，不需要额外的密封件就能实现工质的有效封闭，减少了密封件摩擦带来的动力损耗，同时也降低了长期运转过程中的密封件老化维护需求。从实际应用的延伸角度来看，这类小型斯特林动力装置对热源的适应性极强，不需要燃料在缸内燃烧，只要冷热端存在足够的温差就能持续输出动力，在偏远地区的小型供电、余热回收利用、科普教学场景中都有明确的应用价值，这套模型完整还原了核心结构的尺寸配合关系，能够为同类型小型动力装置的结构优化、尺寸迭代提供直观的参考依据，帮助设计人员快速验证不同飞轮配重、连杆长度、冷热端换热面积对动力输出表现的影响，减少实物试制阶段的反复调整成本。
