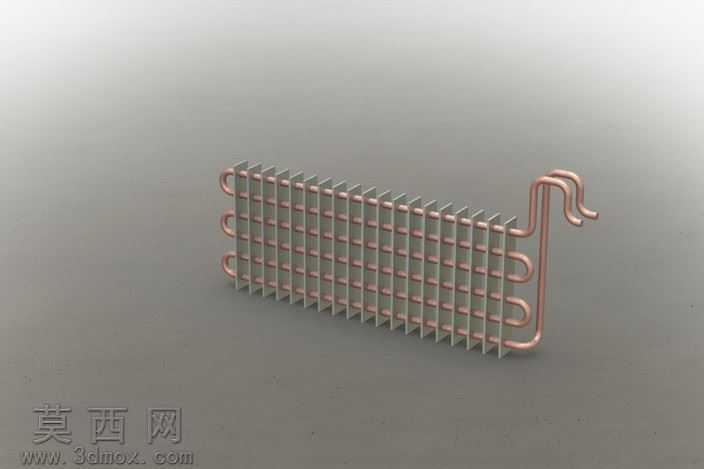

紫铜盘管翅片式换热冷却装置结构模型

本模型为翅片式换热装置的三维结构设计，建模过程中首先梳理换热核心的功能逻辑，以实现冷热介质热量高效传递为核心设计目标，先完成整体结构的比例规划，确定换热单元的排布密度与整体尺寸适配性。建模阶段先构建紫铜材质的蛇形换热盘管，精准还原盘管的弯折弧度、管路排布间距，保证管路走向符合流体流动的阻力优化要求，避免出现流道突变造成的介质滞留问题；随后完成等间距排布的金属散热翅片建模，每一片翅片都预留与盘管精准匹配的穿管孔位，翅片表面做平整化处理，边缘做微小的倒角优化，既还原实际加工的工艺特征，也避免尖锐边角的建模瑕疵。材质渲染阶段，为蛇形盘管赋予紫铜材质参数，还原金属铜特有的暖红棕金属质感，调整表面粗糙度参数模拟实际铜管的轻微哑光金属光泽，避免过度镜面效果脱离工业产品的真实质感；为散热翅片赋予银灰色铝合金材质，调整材质的漫反射与高光参数，还原铝制翅片轻薄、表面略带细微磨砂的工业质感，同时通过光影渲染突出翅片层叠的层次感，清晰展现每一片翅片与盘管的装配关系。结构设计上采用多回程蛇形盘管搭配密集平直翅片的组合形式，盘管的多回程设计可以延长换热介质在流道内的停留时间，提升热量交换的充分度；密集排布的平直翅片可以大幅拓展换热装置与空气侧的接触面积，有效提升空气侧的换热效率，适配加热或冷却系统的换热需求。建模过程中严格遵循实际翅片换热器的装配逻辑，保证盘管与翅片的配合位置无干涉、无错位，整体结构排布规整，管路弯折处的曲率统一，翅片间距均匀一致，既还原了工业换热设备的真实结构特征，也通过渲染效果清晰展现产品的材质特点与结构细节，可用于换热系统的结构展示、原理演示或相关产品的设计参考。
