梅赛德斯车型配套轻型飞轮结构设计

　　在高性能赛车及乘用车辆的动力传动系统中，飞轮作为连接曲轴与离合器的核心惯量部件，其设计合理性直接影响动力输出平顺性、换挡响应速度与整机NVH表现，本次呈现的轻型飞轮结构，正是针对梅赛德斯系列动力单元的匹配需求开发，适配高转速工况下的动力传递场景。从实际装车场景来看，这类轻量化飞轮多用于追求动力响应的改装车型与赛事用车，替代原厂偏重的双质量飞轮结构，通过降低旋转部件的转动惯量，让发动机转速攀升速度更快，换挡时的转速同步过程更短，直接提升整车的加速响应特性，同时兼顾日常行驶的平顺性要求，避免过度轻量化带来的怠速抖动问题。

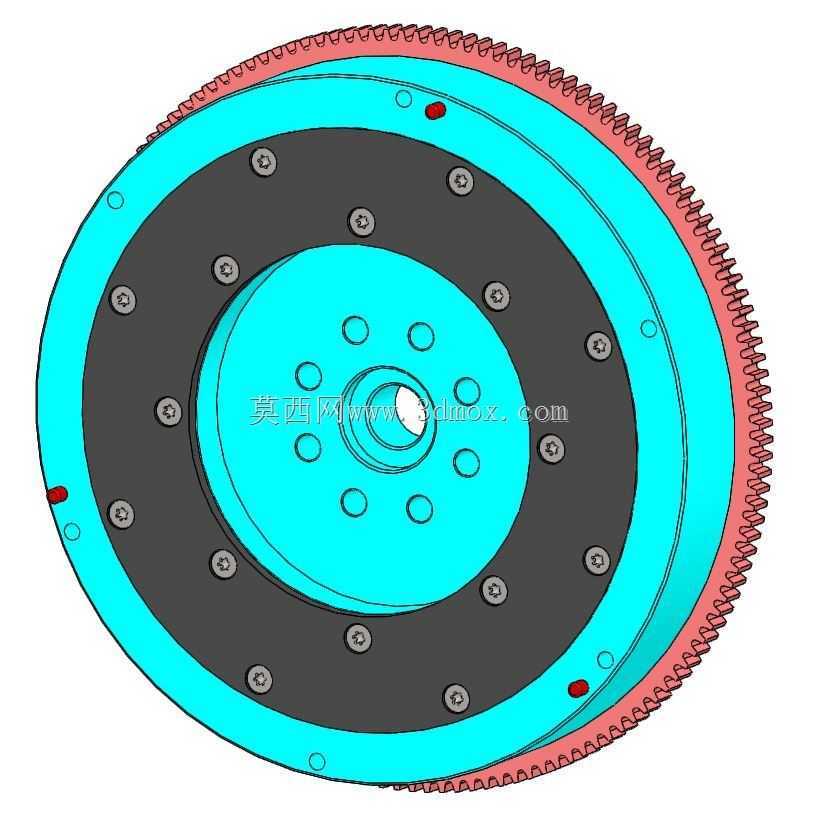

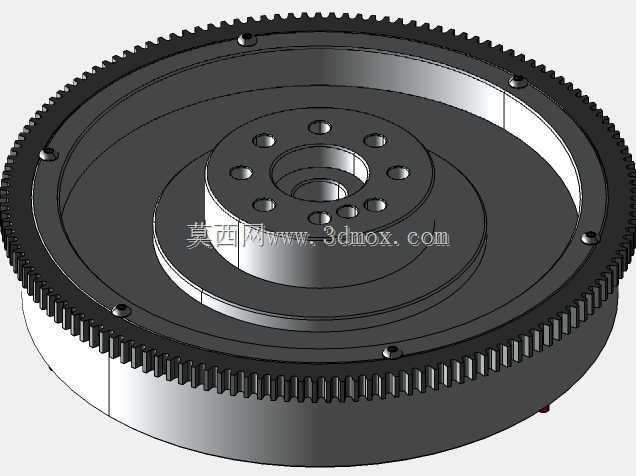

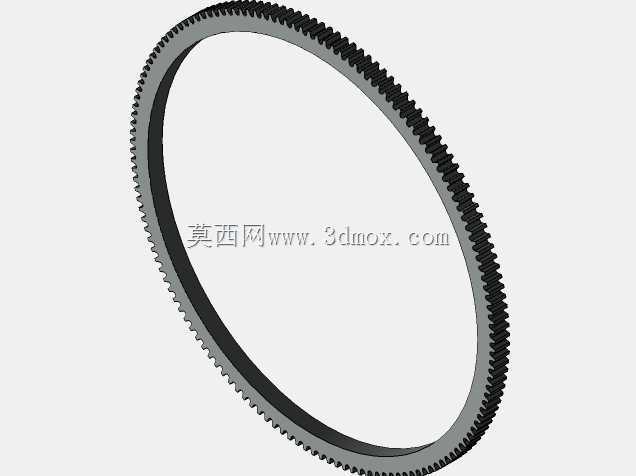

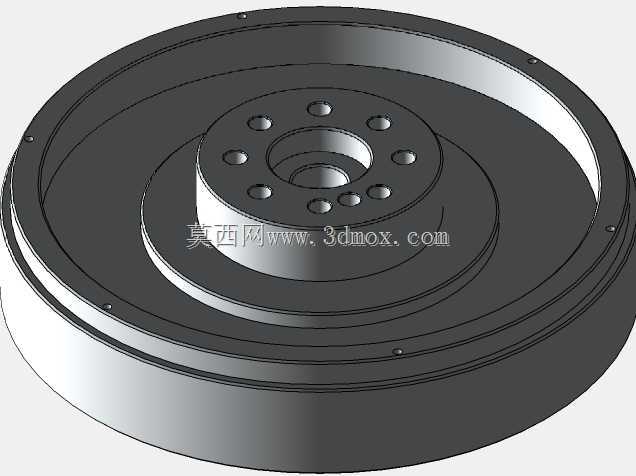

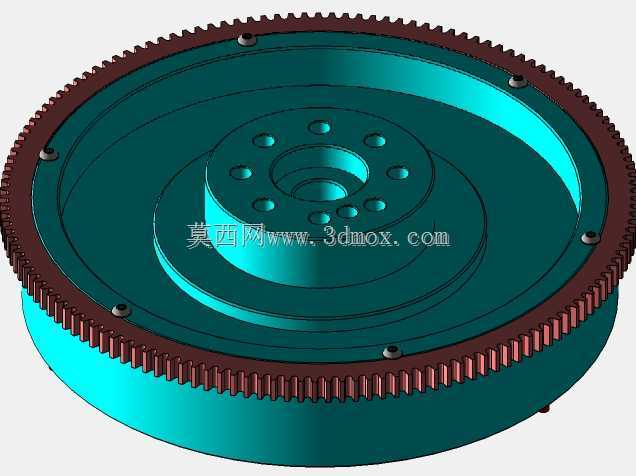

　　从功能特性层面拆解，该飞轮采用铝基主体搭配齿圈的组合结构，主体部分承担离合器压盘的安装定位、曲轴动力输出的扭矩传递作用，外圈过盈装配的钢制齿圈则负责与起动机驱动齿轮啮合，完成发动机的起动啮合传动；飞轮端面加工有高精度的定位销孔与螺栓过孔，分别对应曲轴法兰的定位止口与离合器压盘的安装点位，孔位的位置度公差控制在0.02mm以内，保证装配后飞轮的端面跳动量满足高转速动平衡要求，避免高速旋转时产生离心振动。设计过程中，首先围绕目标转动惯量值做质量分布优化，将大部分质量集中在飞轮外缘区域，在保证所需惯量储备的前提下尽可能削减中心区域的材料厚度，中心轮毂部位保留足够的壁厚以传递曲轴输出的峰值扭矩，避免扭矩冲击下出现轮毂开裂失效；同时在飞轮非安装面做均匀的减重凹腔设计，凹腔的分布完全对称，既实现减重目标，也不会破坏飞轮的整体动平衡特性，无需额外做过多的动平衡去重处理。

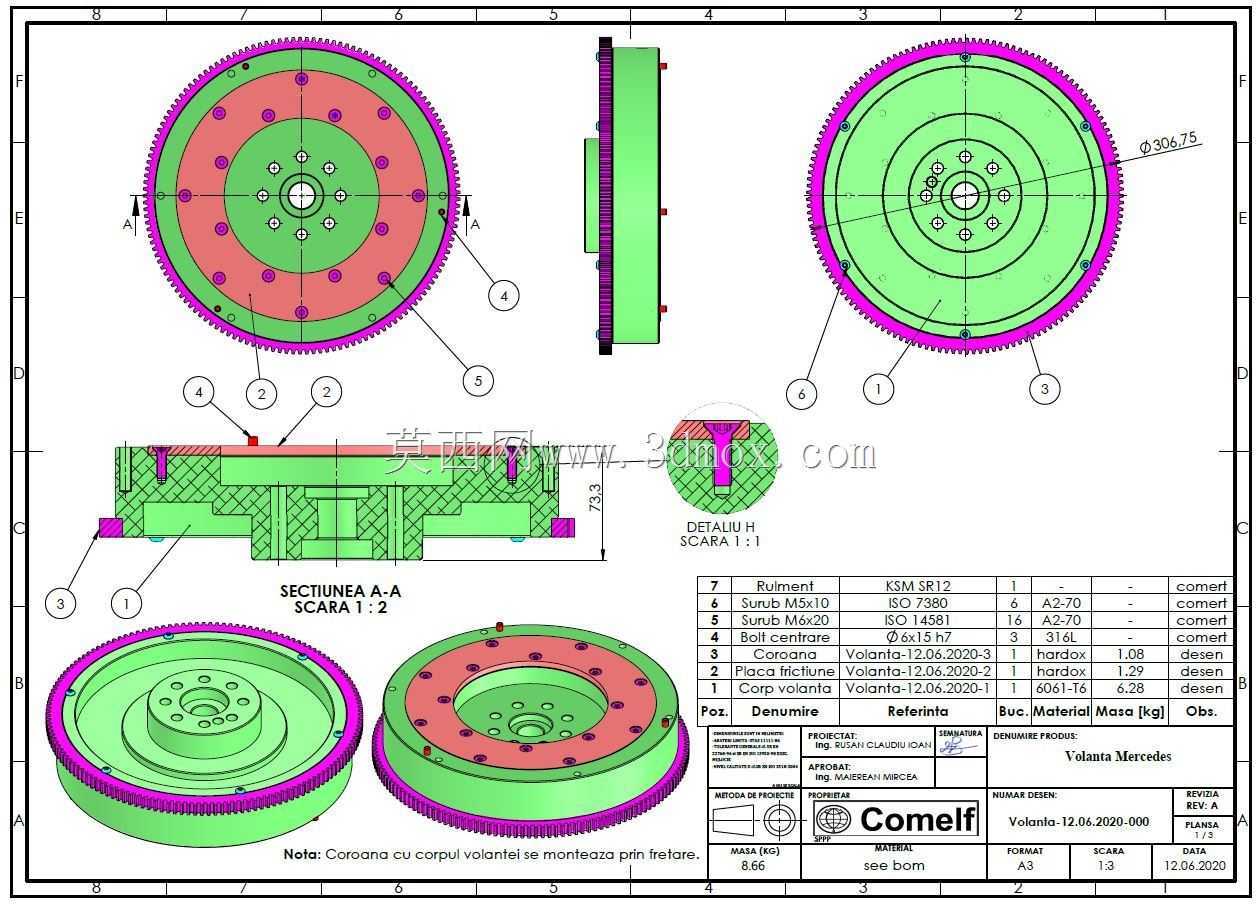

　　安装边界方面，该飞轮的外径尺寸匹配对应型号离合器的压盘安装尺寸，外圈齿圈的齿形、模数与起动机驱动齿轮完全适配，中心定位孔与曲轴前端法兰的止口采用过渡配合，保证装配同轴度；轴向厚度控制在离合器分离行程允许的范围内，安装后飞轮端面与曲轴轴线的垂直度公差严格符合动力传动系统的装配要求，避免离合器片出现偏磨问题。剖面结构中可以看到，飞轮内部设计有对应信号轮的安装点位，可适配曲轴位置传感器的信号采集需求，无需额外加装信号发生装置，集成度更高；不同区域的厚度经过有限元强度校核，在发动机峰值扭矩输出、高转速急加减速的工况下，最大应力值远低于铝基材料的屈服强度，安全系数满足赛事场景的使用要求。针对不同的动力调校需求，该结构可通过调整外缘厚度实现不同的惯量匹配，适配不同输出特性的发动机，既可以满足低扭需求较强的街车改装场景，也能适配高转速取向的赛车动力单元，在保证结构强度的前提下实现轻量化与可靠性的平衡。齿圈与铝主体的连接采用过盈加热装配工艺，装配后做整体动平衡校正，剩余不平衡量控制在允许范围内，确保最高转速工况下的运转平稳性，避免给曲轴轴承带来额外的径向载荷。
