金属表面处理用磷化槽结构设计

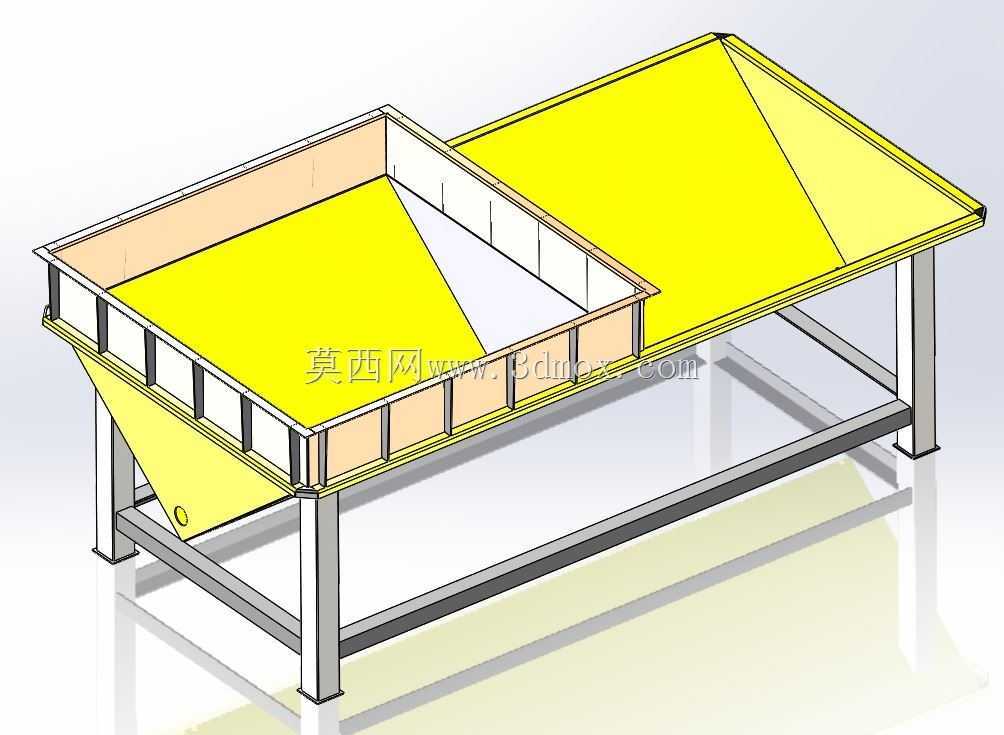

　　在金属零部件涂装前处理生产线中，磷化槽是完成工件表面磷化转化膜生成的核心承载设备，这套三维结构完整还原了中小型批量零件磷化作业的槽体实用构型，适配吊篮、料桶承载的工件浸入式作业流程，可覆盖脱脂、蚀刻磷化、中和等多道前处理工序的作业需求。从现场安装边界来看，槽体采用方管焊接框架作为整体承载基座，四根立式支撑腿底部预留了地脚螺栓安装孔位，可直接固定在车间硬化地面上，框架整体做了防腐防锈处理，避免长期接触酸碱雾气出现锈蚀垮塌的问题；槽体主体采用多块板材拼接焊接结构，主作业区为敞口式矩形槽，内部有效容积可满足常规尺寸吊篮的完全浸入需求，相邻位置设置的斜底导流槽，主要用于磷化液的导流、沉淀收集与废液排放，斜底最低处设置了排液口，

　　可快速将槽内沉渣、废弃处理液排出，减少人工清槽的作业强度。设计过程中充分考虑了磷化作业的实际工况，槽体内壁做了针对性的防腐衬层设计，可耐受磷酸锌、磷酸锰系磷化液的长期腐蚀，避免槽体出现渗漏问题；槽体上沿设置了外翻的加强边，既可以提升槽体整体的结构刚性，防止满液状态下槽壁出现变形，也可以作为吊篮放置的临时承载边，方便作业人员上下料时临时搁置载具。主作业区与斜底槽之间设置了可拆卸的挡渣格栅，可拦截工件掉落的氧化皮、金属碎屑，避免大块杂质进入排液管路造成堵塞，格栅采用快拆结构设计，日常清理时可直接提出槽外冲洗，无需进入槽内作业。在功能适配性上，这套槽体结构可配套车间现有磷化生产线的输送系统使用，不管是采用手动葫芦吊运吊篮，

　　还是配套自动化龙门吊运机构，都可以匹配对应的作业高度，支撑腿的高度设计预留了足够的底部操作空间，方便安装排液管路、阀门以及循环泵接口，可根据工艺需求选配磷化液循环加热系统，保证槽内药液温度均匀，提升磷化膜的生成质量。从工艺适配角度来说，这套结构完全满足涂装前1-2μm磷酸盐转化膜的生成作业需求，工件在完成除油、酸洗后浸入槽内，可在金属表面生成一层均匀的磷化膜，大幅提升后续油漆、粉末涂层的附着力，避免涂层出现脱落、鼓包的问题；槽体配套的斜底结构除了排渣功能外，也可作为工件沥液区使用，完成磷化的工件吊出主槽后可在斜底区上方短暂停留，让表面携带的磷化液回流至槽内，减少药液的无谓损耗，降低后续水洗工序的处理压力。

　　结构设计时特意规避了传统平底槽沉渣清理困难、药液残留多的问题，斜底的倾斜角度经过反复核算，既保证沉渣可以顺着斜面滑向排液口，也不会占用过多的槽体有效容积，槽体外部的框架结构采用横纵梁交叉焊接的形式，满液状态下的形变量控制在工艺允许范围内，不会因为长期承重出现焊缝开裂的问题。考虑到磷化作业过程中会产生少量酸雾，槽体上沿可配套加装抽风罩接口，对接车间废气处理系统，改善作业区域的工作环境；所有焊接位置都做了满焊打磨处理，避免出现缝隙藏液导致的局部腐蚀问题，延长槽体的整体使用寿命。这套结构可直接用于中小型金属加工企业的前处理车间搭建，也可作为现有生产线槽体更换的参考结构，建模过程中所有板材厚度、支撑型材规格都按照实际工业生产的常用参数设置，可直接导出工程图用于生产制造，无需额外做结构参数调整。
