管材压紧固定工装结构设计方案

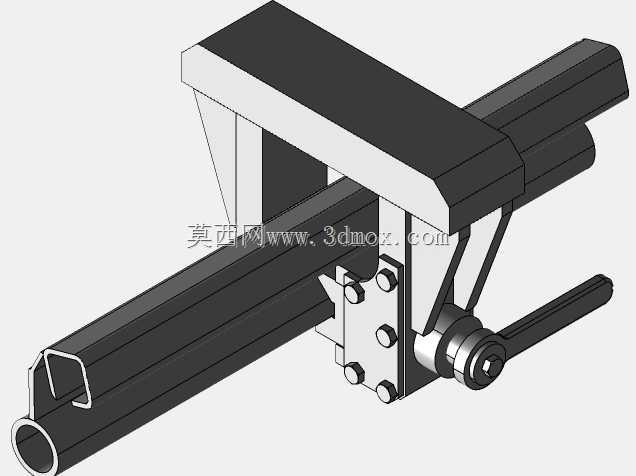

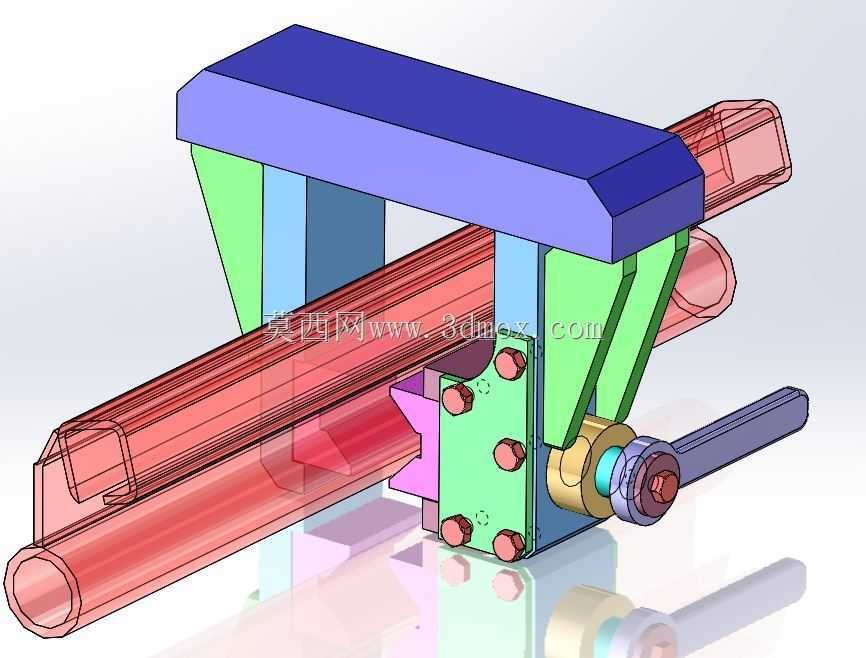

　　在管材切割、端面倒角、焊接组对、钻孔攻丝这类常规管类加工工序里，工件的夹持稳定性直接决定加工精度，很多车间现场遇到的管端坡口不齐、焊道错位、钻孔偏斜问题，追根溯源都是装夹环节没有给到足够且均匀的压紧力，尤其是薄壁方管、圆管交替加工的工位，传统台钳要么夹伤管壁，要么夹持行程适配性差，换型调整要耗费大量辅助时间，这套压紧装置就是针对这类现场痛点做的结构优化。整套结构没有采用复杂的气动、液压驱动元件，完全依靠手动偏心轮结构实现锁紧，不需要外接动力源，不管是固定在流水线旁的简易工位，还是野外管线维修的临时作业点，都能快速部署使用，不会受气源、电源布设的限制。从结构布局来看，装置的支撑基座采用L型折弯焊接结构，底部预留了四个通孔安装位，

　　可直接通过T型螺栓固定在标准工作台台面，也能搭配磁吸座临时吸附在钢制工装平台上，安装边界的适配性很强，不需要对现有作业台做额外改造。压合臂采用双侧三角筋加强结构，避免长时间大压力压紧后出现臂体变形，压头部分做了与圆管、方管外轮廓适配的仿形接触面，接触面上预留了防滑纹安装槽，可粘贴橡胶或者聚氨酯垫片，既可以增大接触摩擦力防止管材轴向窜动，也能避免硬质金属直接接触压伤薄壁管材表面，针对不同管径的加工需求，压臂的高度位置可通过侧边的紧固螺栓做上下调整，调整行程覆盖常规车间加工的10mm到80mm直径管材，不管是圆形截面的流体输送管，还是方形截面的结构框架管，都能实现稳定贴合压紧。偏心锁紧轴的转动端加长了操作力臂，

　　操作人员只需要单手扳动手柄就能完成锁紧和释放动作，锁紧状态下偏心轮的过死点设计可以保证加工过程中不会因为设备振动出现松脱，哪怕是管材切割这类有持续冲击载荷的工序，压紧力也能保持稳定。和传统的螺旋压紧结构相比，这套装置的操作行程更短，每次装夹拆卸只需要扳动一次手柄，不需要反复旋转螺杆，能大幅减少单工件的装夹辅助时间，适合小批量多品种的管材加工场景。在焊接组对工位使用时，这套装置可以并排布置多个，对长尺寸管材做多点位压紧，避免管材因为自身重力出现挠度变形，保证对接管口的同轴度；在管材钻孔工位，装置的压合位置可以避开钻孔加工区域，不会和钻头、钻套出现干涉，压头的侧向延伸结构能把压紧点布置在距离加工位最近的位置，

　　最大限度减少加工过程中的管材颤动。整套结构的运动部件都做了限位设计，手柄扳动到最大解锁位置时也不会出现零件脱出的情况，日常维护只需要定期在偏心转轴处加注润滑脂，就能保证长时间操作的顺畅性，没有易损的复杂精密零件，车间操作人员不需要专门培训就能快速上手使用。针对不同的作业场景，基座的安装孔位还可以根据需求做扩展，比如搭配角度调节底座，就能实现倾斜管材的压紧固定，满足斜口切割、斜角焊接这类特殊工艺的装夹需求，压头部分也可以根据加工管材的特殊截面形状做快速更换，不需要更换整套装置，只需要替换前端的压头接触块就能适配异形管材的装夹。
