圆柱形薄板焊接间隙锁紧调整夹具

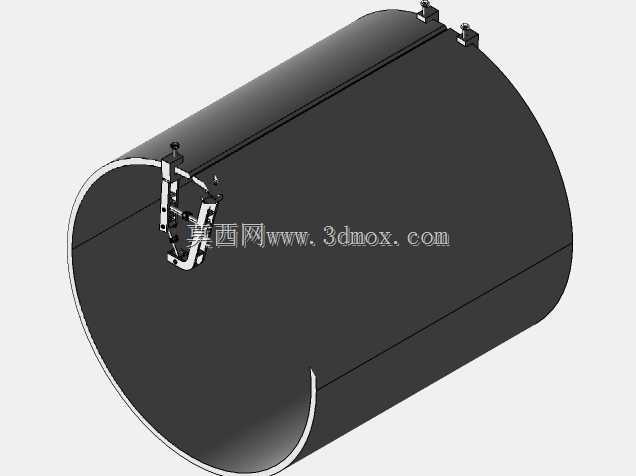

　　在大型筒体卷制、管道现场拼接、薄壁圆柱壳段组对的焊接作业场景中，卷板成型后的薄壁筒节往往存在纵向接缝间隙不均、错边、焊接收缩变形导致的缝口错位问题，常规的大力钳、卡马夹具受弧形外壁限制，无法稳定贴合圆柱面提供均匀的夹紧力，尤其是厚度在6mm以下的低碳钢、不锈钢薄板筒体，夹紧力过大容易造成板面局部凹陷，夹紧力不足则无法在焊接过程中维持缝口对齐，直接影响焊缝成型质量，后续校正变形还会额外增加大量打磨、校形的工时。这套锁紧调整装置正是针对这类弧形薄壁构件的缝口组对需求设计，整套机构采用分体式对称布置结构，单组夹紧单元可独立沿筒体轴向排布，根据待焊筒体的直径、壁厚灵活调整布置间距，无需在筒体表面焊接临时固定码板，

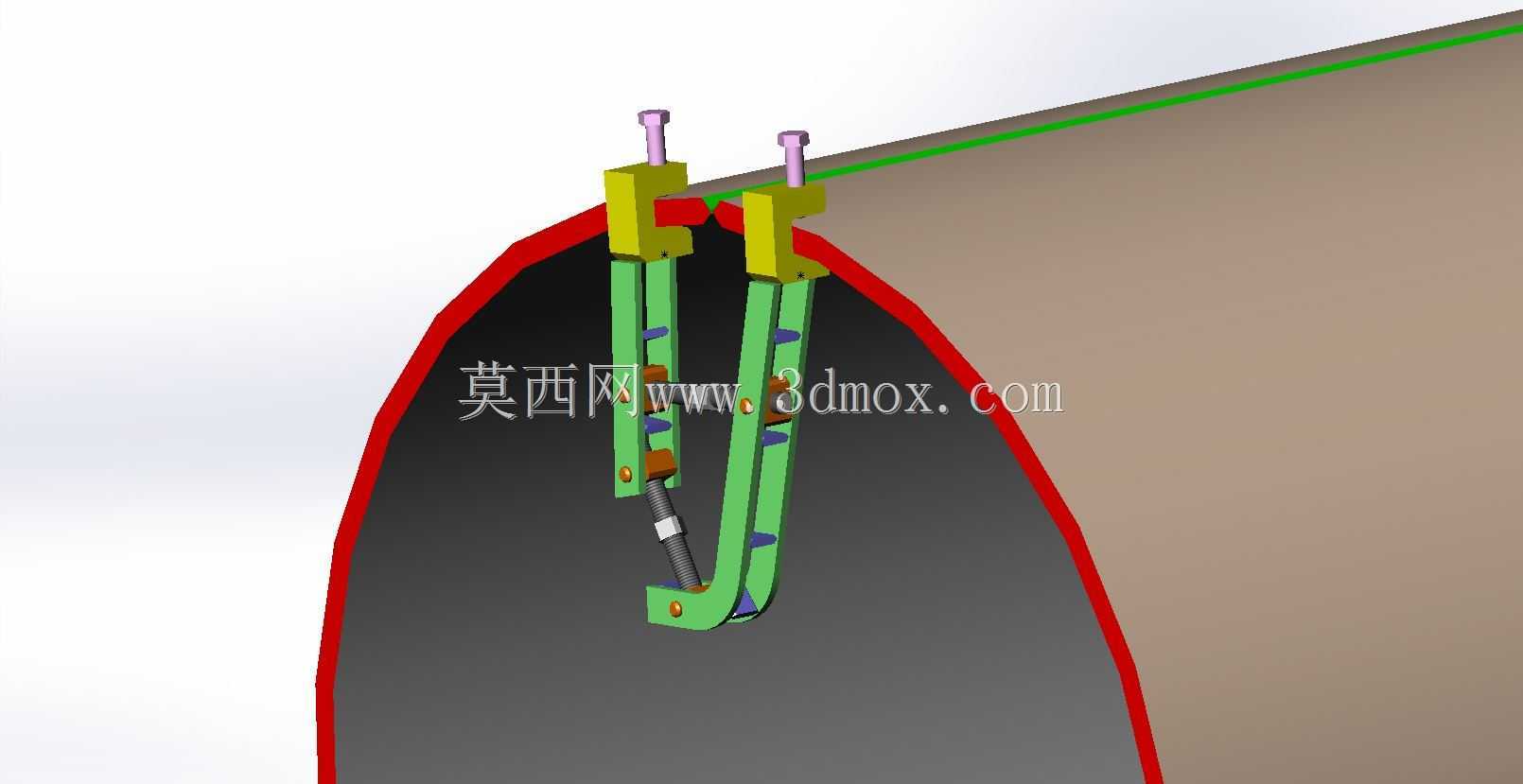

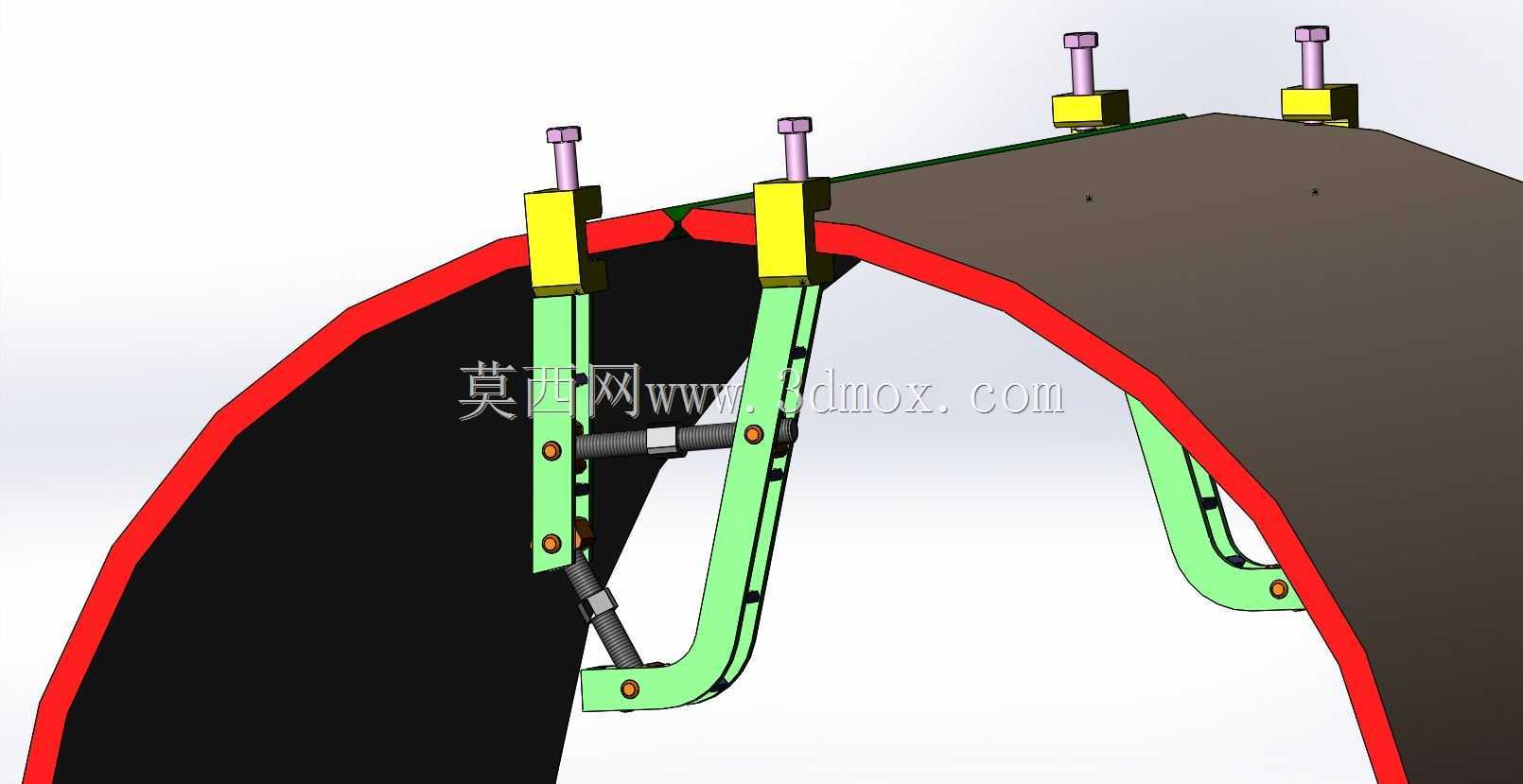

　　避免了焊后码板拆除带来的母材损伤、焊疤打磨工作量。从结构逻辑来看，装置的贴合面做了与圆柱外壁匹配的弧形仿形设计，接触部位加装了防滑压块，压块与板面接触的端面做了圆角钝化处理，防止夹紧过程中压伤薄板表面；上部的压紧螺栓采用细牙螺纹设计，进给行程可控，可针对不同壁厚的薄板微调压紧力，避免薄壁件出现局部压溃变形。中间的横向调整螺杆组件是核心功能部分，横跨在筒体接缝的两侧支架上，通过旋转调节螺母可以带动两侧的夹臂产生相对收拢的拉力，逐步将接缝处的间隙收窄至焊接工艺要求的0-2mm范围内，同时可以微调两侧板件的错边量，保证接缝两侧的板面齐平度。夹臂主体采用弯折成型的板式结构，在保证结构刚度的前提下做了减重开槽处理，

　　整体重量控制在单人可手动搬运安装的范围内，现场作业时无需借助起重设备即可快速完成装夹。安装时只需将装置跨放在待调整的筒体接缝位置，先预紧上部的两个压紧螺栓让夹臂与筒壁初步贴合固定，再逐步旋转中间的横向调节螺杆，根据缝口的间隙大小分段收紧，过程中可配合塞尺、刀口尺随时检测接缝的间隙与错边量，调整到位后即可开展定位焊作业，待整条焊缝定位焊完成、形成足够的结构强度后，松开压紧螺栓即可快速拆除装置，不会在工件表面残留临时焊接的固定点。针对不同曲率半径的圆柱构件，夹臂下部的仿形压块可做快换设计，更换对应弧度的压块即可适配不同直径的筒体作业，无需更换整套夹具体；装置的所有螺纹调节部位都预留了足够的调节行程，

　　可适配3-12mm厚度范围内的薄壁圆柱构件组对作业，单组装置可提供最大8kN的收紧力，完全满足薄板焊接时的缝口固定需求。在实际现场作业中，这类装置可多组配合使用，沿筒体纵向接缝每隔400-600mm布置一组，从接缝的一端向另一端逐步调整间隙，能有效控制长接缝的累积间隙误差，避免焊接过程中因热变形导致的缝口张开、错边反弹问题；相比传统的焊接码板固定方式，这套装置可重复周转使用，装拆单组装置的耗时不超过1分钟，能大幅缩短筒体组对的辅助作业时间，同时减少临时码板焊接、拆除、打磨带来的母材损伤风险，尤其适合不锈钢薄壁筒体、压力管道预制段、通风管道筒体等对表面质量要求较高的构件焊接组对作业。结构设计上充分考虑了现场作业的粗暴使用场景，所有受力铰接点都采用了耐磨销轴连接，螺纹部位做了发黑防锈处理，日常使用仅需定期在螺纹处涂抹润滑脂即可保证调节顺畅，无需复杂的维护保养；夹臂的受力路径经过优化，收紧力直接通过夹臂传递到压块与筒壁的接触面上，没有多余的受力悬臂，长期使用不会出现夹臂变形、调节卡滞的问题。
