大型轧机二次轴重型蜗轮蜗杆传动组件

　　在冶金轧制生产线的核心传动环节，这类重型蜗轮组件承担着二次轴端大扭矩传递、转速匹配的核心作用，是热轧、冷轧机组中保障轧辊进给精度、轧制载荷稳定输出的关键传动部件。不同于通用轻型传动件，该组件的设计完全围绕冶金车间重载、冲击载荷频发、连续作业时长高的工况展开，所有结构细节都指向长期高负荷运行的可靠性。

　　从实际应用场景来看，这类组件通常安装在轧机机架的二次传动轴端，连接主减速输出与轧辊调节机构，既要传递主电机输出的大扭矩，又要配合蜗杆实现精准的进给量调节，保障轧制过程中板材厚度的控制精度。设计之初首先要匹配的是现场安装边界，适配的金属板料轧制厚度上限为140mm，对应轧制线的工件输送长度不超过4m，这一参数直接决定了组件的额定输出扭矩、轴向承载能力的设计阈值，避免选型冗余造成的成本浪费，也防止参数不足导致的传动失效。

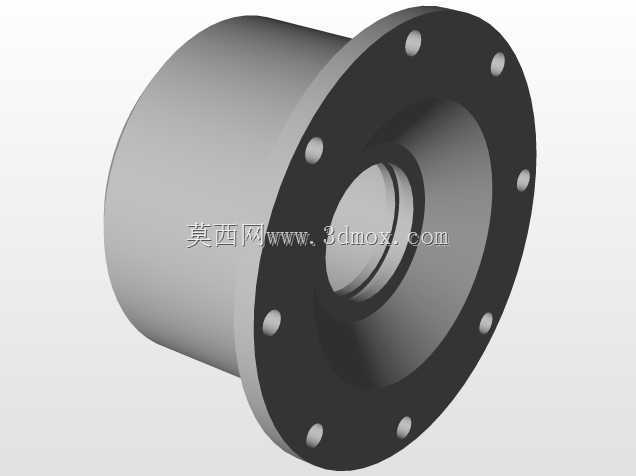

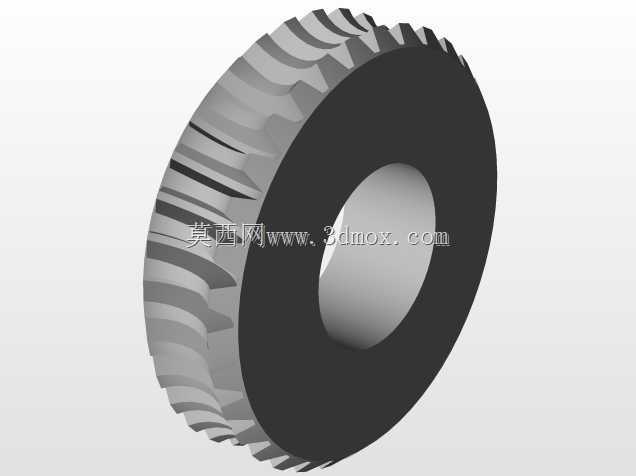

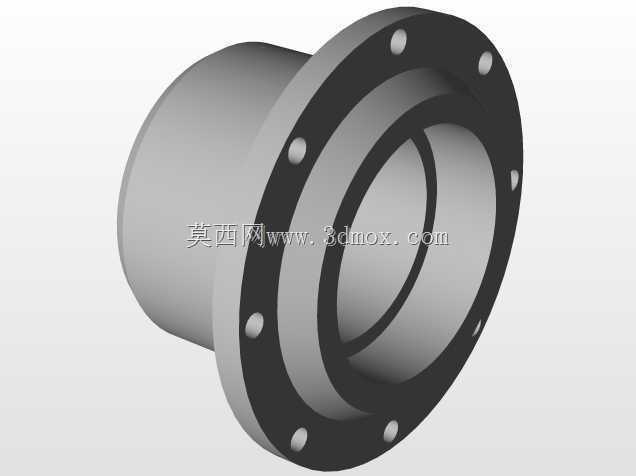

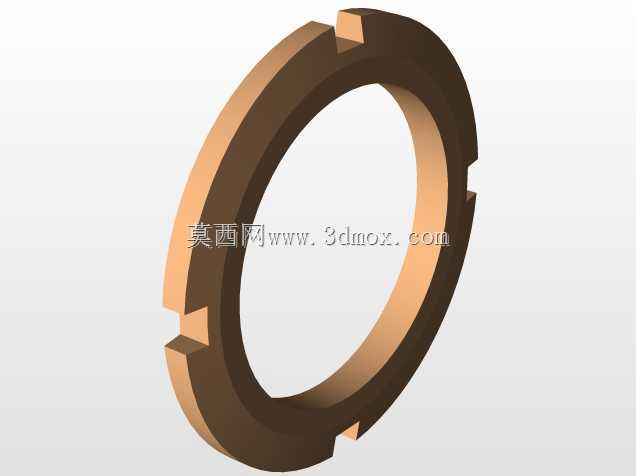

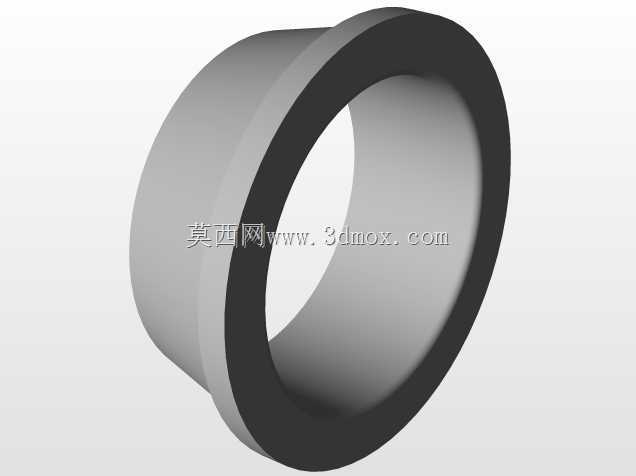

　　结构设计上，组件采用分体式法兰连接结构，两端的安装法兰预留了均匀分布的螺栓孔位，可直接与轧机机架的轴承座、传动端盖实现同轴对接，安装时无需额外加工过渡连接件，能大幅缩短现场检修更换的停机时长。中间的蜗轮齿圈采用大螺旋升角的重型齿形设计，与配套蜗杆啮合时的接触面积远大于普通蜗轮，可有效分散重载下的齿面接触应力，避免长期运行出现的齿面点蚀、断齿问题；齿圈与芯轴采用过盈配合加平键辅助传动的连接方式，既保障大扭矩下的连接可靠性，又方便后期齿圈磨损后单独更换，降低运维成本。

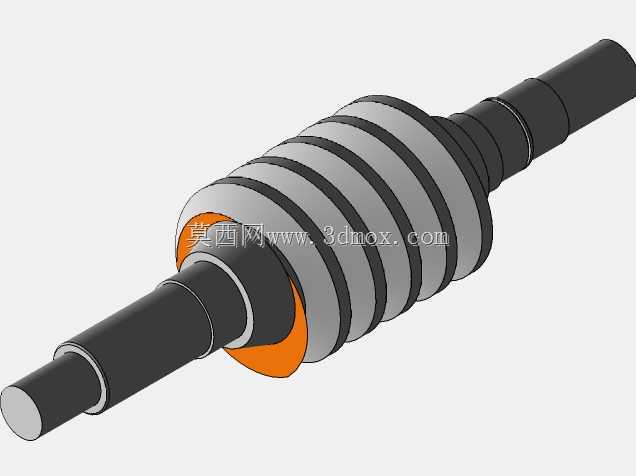

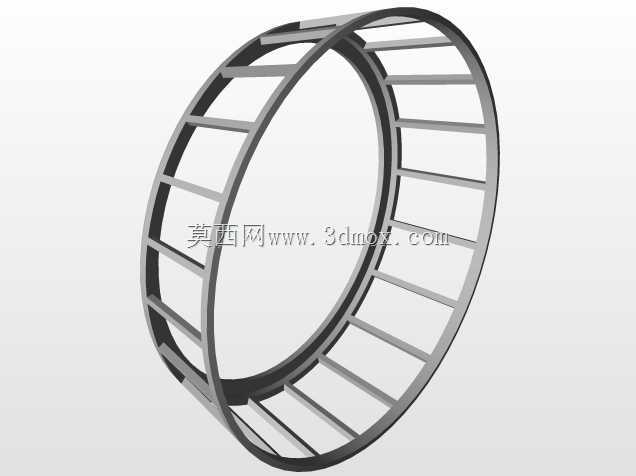

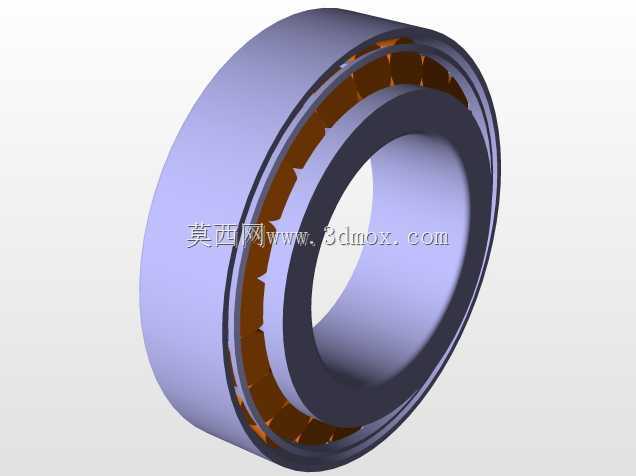

　　轴系部分采用多段阶梯轴设计，不同轴段分别对应轴承安装位、密封件安装位、蜗轮定位轴肩、输出连接端，轴肩的过渡圆角全部按照重载轴的抗疲劳要求设计，避免应力集中导致的轴断裂问题；两端的轴承位适配圆锥滚子轴承，可同时承受径向轧制载荷与轴向窜动载荷，匹配轧机作业时频繁的正反转、载荷冲击工况。外侧的密封结构采用组合式迷宫密封加接触式密封圈的双重设计，可阻挡冶金车间内的氧化铁皮、轧制液、粉尘进入轴承腔，延长润滑脂的更换周期，保障轴承长期运行的润滑条件。

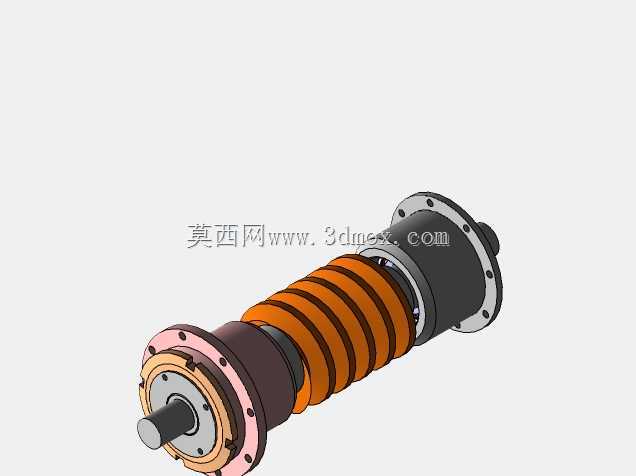

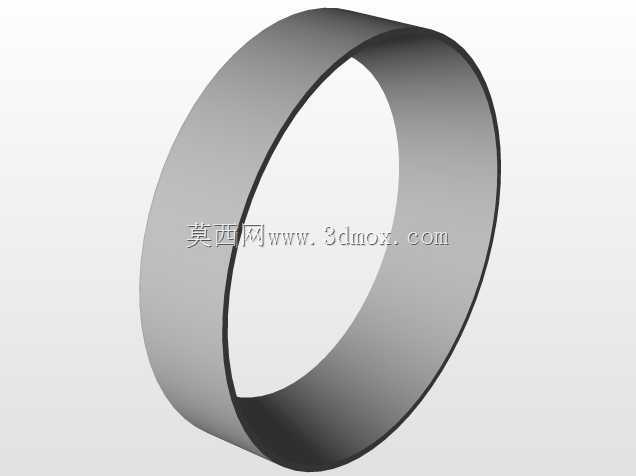

　　从建模逻辑来看，整个组件的建模完全遵循实际加工装配的工艺顺序：先完成阶梯轴的特征建模，依次完成各轴段的车削特征、键槽铣削特征、中心孔定位特征的绘制，再依次装配蜗轮齿圈、定位套筒、两端轴承、法兰端盖、密封件，最后完成蜗杆副的啮合装配，所有配合面的公差都按照重载传动的配合等级设定，建模过程中预留了合理的装配间隙，避免实际装配时出现干涉问题。齿形部分采用参数化建模方式，可根据不同轧制线的扭矩需求快速调整模数、齿数、螺旋角参数，适配不同规格的轧机二次轴传动需求。

　　实际选型应用时，需要重点核对组件的安装法兰孔位分布、轴端连接尺寸与原有设备的匹配度，同时要确认组件的额定动载荷、额定静载荷是否匹配对应轧制线的最大轧制力，避免小载荷组件用在重载工位出现过早失效。日常运维中，该组件的润滑采用锂基脂润滑，注油孔设置在端盖位置，可在不停机的状态下完成定期补脂，适配冶金生产线连续作业的需求；组件的整体同轴度、端面跳动公差都按照高精度传动要求控制，保障运行时的传动平稳性，降低轧制过程中的传动振动，提升成品板材的表面质量。
