常用锻造水暖管路连接接头套件

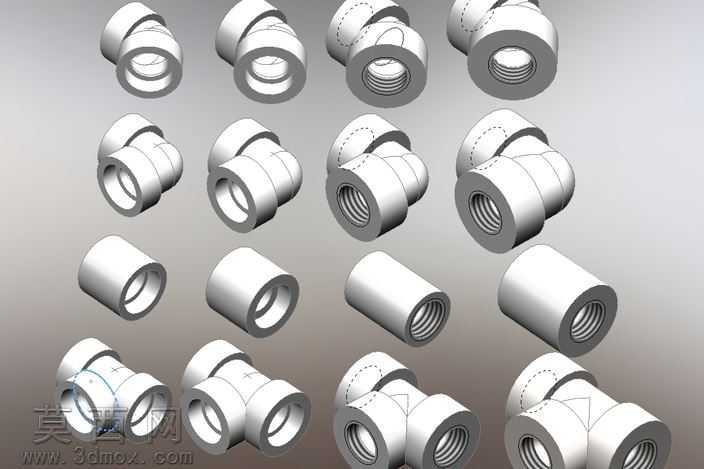

本套三维模型为常用锻造类管路连接接头套件，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循水暖五金配件的实际生产尺寸规范，覆盖了管路布设中最常用的几类接头构型，包含45度弯头、90度弯头、等径直接、等径三通四大类共16款不同规格的内丝接头，每款接头均按照通用管路螺纹标准完成内螺纹结构的精确绘制，螺纹牙型、螺距、旋合长度均符合民用给排水、低压流体输送管路的通用设计要求。建模阶段首先以回转特征为基础构建接头的主体毛坯轮廓，针对不同接头的结构特性分别完成特征细化：弯头类零件通过扫掠特征构建流体通道，结合圆角特征处理转角处的过渡结构，还原锻造工艺下的圆润外形特征；直接头类零件以同轴回转特征为核心，保证两端内螺纹的同轴度公差符合装配要求；三通类零件通过多实体合并、布尔运算完成三个接口的交汇结构处理，对内部流道交汇处做圆弧过渡优化，减少流体输送过程中的阻力损失。材质渲染阶段采用哑光镀锌金属材质，模拟实际锻造接头经表面处理后的金属质感，调整环境光遮蔽参数突出接头表面的锻造纹理与结构棱线，通过多角度排布的渲染布局清晰展示每款接头的外形特征与接口结构，所有零件的壁厚、接口深度、外形尺寸均参考市面通用同规格接头的实测参数设定，可直接用于管路系统的装配干涉校验、布路方案演示，也可作为五金产品设计的基础参考模型，适配低压给排水、家装水暖、小型工业流体管路等多种场景的设计使用需求，模型结构完整无破面，特征树逻辑清晰，可根据实际使用需求灵活调整尺寸参数生成不同规格的接头变体。
