多规格带颈对焊法兰盲板组合设计

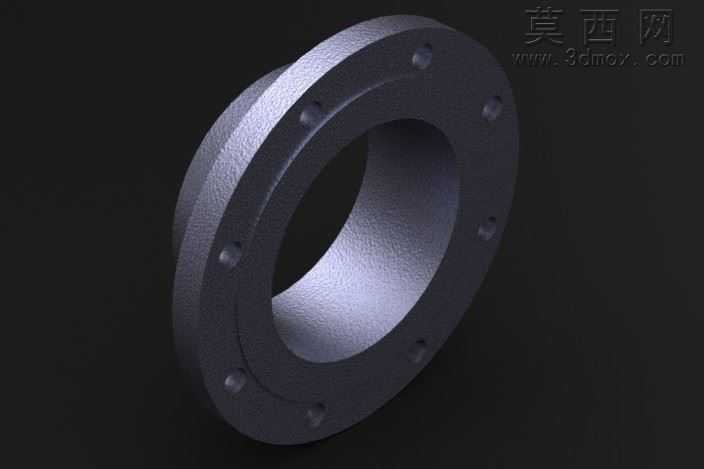

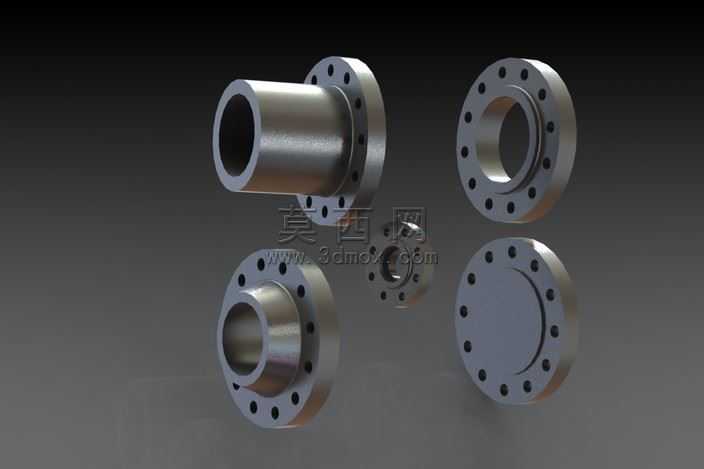

本作品为多规格法兰类连接件三维设计，采用SolidWorks完成全参数化建模，覆盖带颈对焊法兰、板式平焊法兰、法兰盲板三类常用管道连接构件，适配不同公称通径与压力等级的管路对接需求。建模阶段严格遵循机械设计标准中法兰的尺寸规范，对法兰盘的螺栓孔分布圆直径、螺栓孔数量、密封面凸台高度、颈部过渡圆角等关键参数做精准约束，所有特征均采用全关联参数驱动，可通过修改全局参数快速生成不同规格的衍生法兰模型，无需重复绘制基础特征。材质渲染环节采用金属碳钢材质预设，调整表面粗糙度参数模拟热轧钢材的哑光金属质感，对密封面区域单独赋予更高光洁度的材质属性，还原法兰密封面精加工后的表面状态；场景布光采用三点布光法，主光源从侧上方投射突出法兰的立体轮廓与颈部过渡曲面，辅光源补光弱化螺栓孔区域的死黑阴影，背光源勾勒法兰盘边缘轮廓，让不同厚度的法兰盲板与带颈法兰的结构层次清晰可辨。结构设计上，带颈法兰的颈部采用渐变壁厚设计，既保证与管道对接处的焊接强度，又避免应力集中在法兰盘与颈部的连接位置；法兰盘上的螺栓孔采用均匀圆周阵列排布，保证安装时螺栓受力均匀，密封面的凸台结构可配合垫片实现管路的静密封，盲板结构则做等厚度补强设计，满足管路末端封堵的承压要求。设计过程中优先考虑构件的工程实用性，所有尺寸公差预留合理的加工余量，模型可直接导出工程图用于生产下料，也可导入有限元分析软件做承压工况下的应力形变校核，适配石油、化工、市政给排水等多领域的管道系统设计场景。
