带SEW动力传动的工业振动分选工作台结构

　　这套结构的核心应用场景集中在散状物料的粒度分级、异物剔除工序，常见于粮食加工、建材碎料筛分、再生资源分选的生产线前段工位，作为前端预处理单元衔接上料设备与后续输送、包装环节，承担物料均匀布料、按粒径分层筛分的核心作用。从实际落地工况来看，这类带倾斜导流面的振动工作台，适配的物料粒度范围覆盖0.5mm到30mm区间，针对含水率低于15%的无粘性散料筛分效率表现稳定，不会出现筛孔堵料、物料堆积跑偏的常见问题。

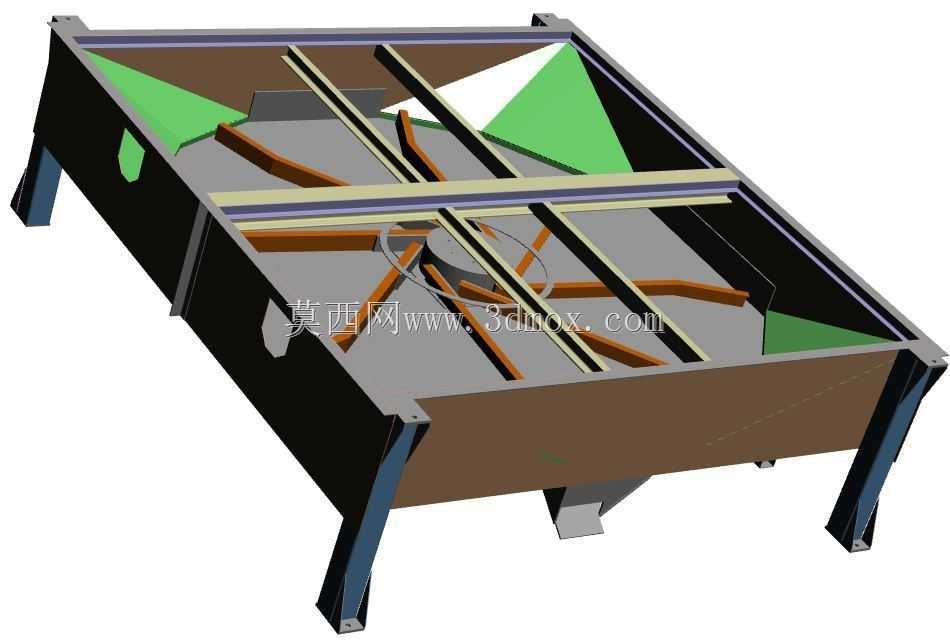

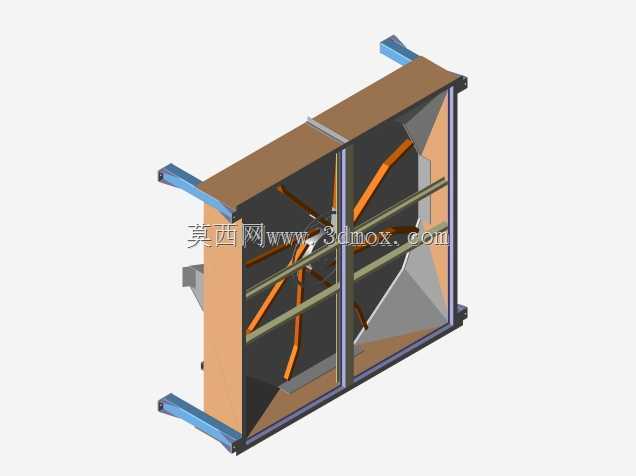

　　结构设计上首先考虑了动载荷下的机架刚性，主体框架采用矩形钢管拼焊成型，内部交叉布置的加强筋并非等距排布，而是根据振动电机的激振力传递路径做了针对性补强：靠近动力输入端的筋板间距缩小30%，避免长期交变载荷下焊缝出现疲劳开裂；框架外侧的围板采用折弯钢板拼接，既作为物料导流的挡边，也额外提升了框架整体的抗扭刚度，不需要额外增加斜撑就能满足运行时的形位公差要求。底部的四个支撑脚采用倾斜式布置，并非垂直于安装地面，角度匹配工作台整体的12度倾斜角，脚座底部预留了减震垫安装位，可直接换装橡胶减震器或弹簧减震组件，适配不同楼层安装、地面固定的隔振需求，避免激振力传递到厂房基础影响周边设备精度。

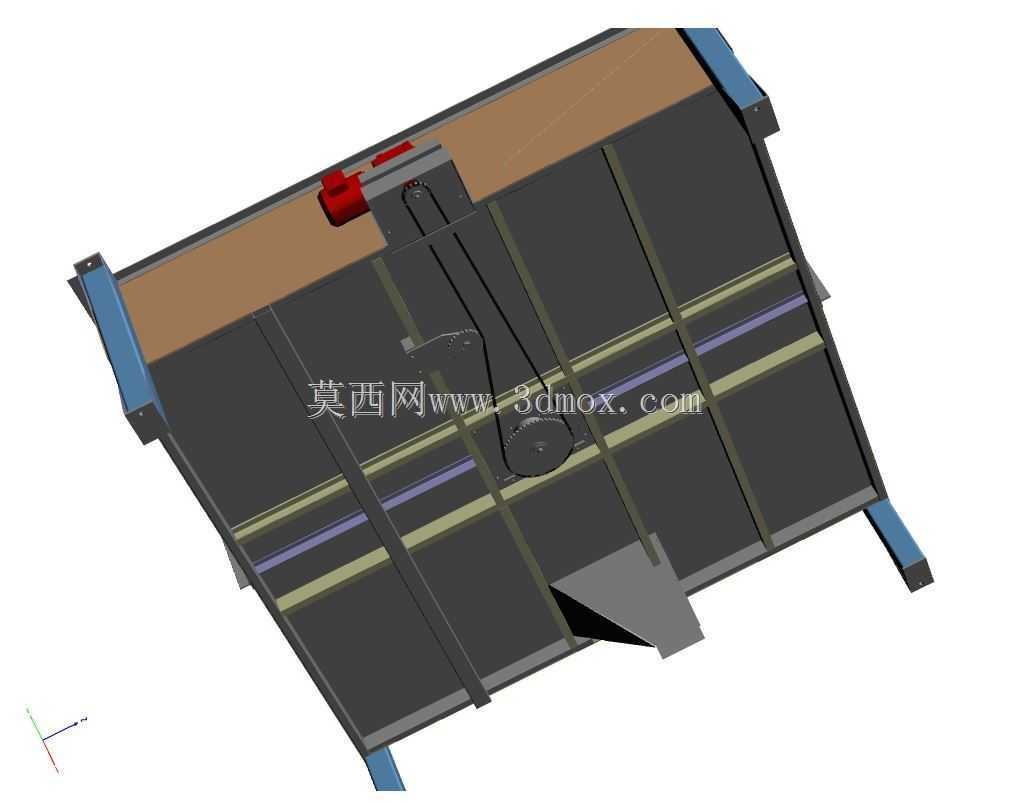

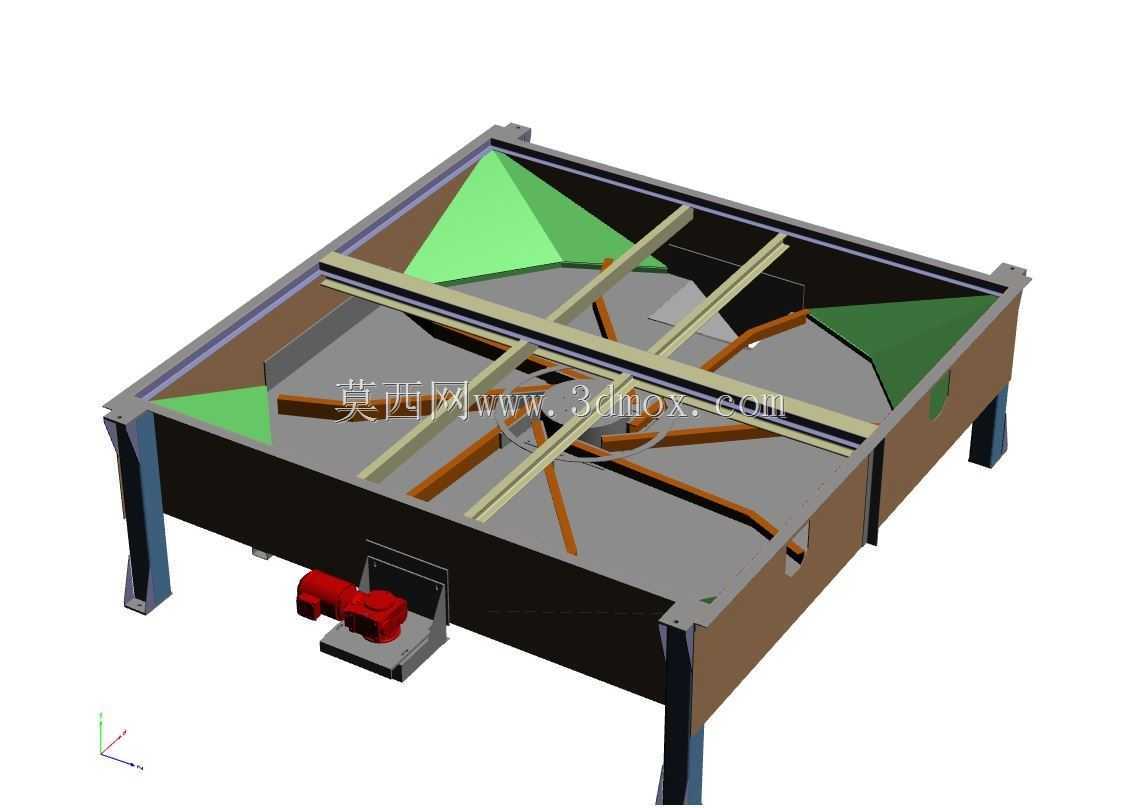

　　内部的导流分料结构做了差异化的坡面设计，两侧的三角形导流板采用大倾角光滑板面，物料落料后可快速滑向中间筛分区，不会在边角位置积料；中间横向布置的多道挡料条高度逐次降低，配合设备运行时的定向振动，让物料在筛面上呈均匀薄层向前输送，避免物料扎堆导致的筛分不彻底问题。动力端的匹配逻辑围绕给定的传动参数做了适配：SEW2.2kw四级电机输出转速1425转/分，经过三级齿轮变速后输出轴转速降到31转/分，三级齿轮的齿数分别为17、23、50，总传动比计算值与实际输出转速匹配，传动链采用直齿圆柱齿轮传动，加工装配难度低，后期维护更换配件成本低，适合车间常规运维条件下的长期使用。

　　安装边界方面，这套结构的整体外形尺寸适配常规车间的设备布局预留空间，进料端高度匹配常见的皮带输送机落料高度，不需要额外做高低位转接；出料端预留了三个不同方向的出料口位置，可根据后续工艺路线选择接料方向，分别对应筛上物、筛下物、大颗粒异物的排出通道，不需要二次改装导流结构。设计时也考虑了日常清理的需求，筛面上方没有设置遮挡的固定横梁，停机后可直接用高压风或者毛刷清理筛面残留物料，围板上预留的观察口可随时查看筛面磨损情况，不需要拆解整体结构就能完成筛网的更换作业。从实际运行的载荷校核来看，整套结构空载重量控制在合理区间，配套的减震组件选型可覆盖额定处理量下的动载荷，运行时的整体振幅稳定在1-3mm区间，不会出现振幅过大导致的物料飞溅、或者振幅不足导致的物料滞停问题。
