重型齿轮承载用移动式吊装连接组件

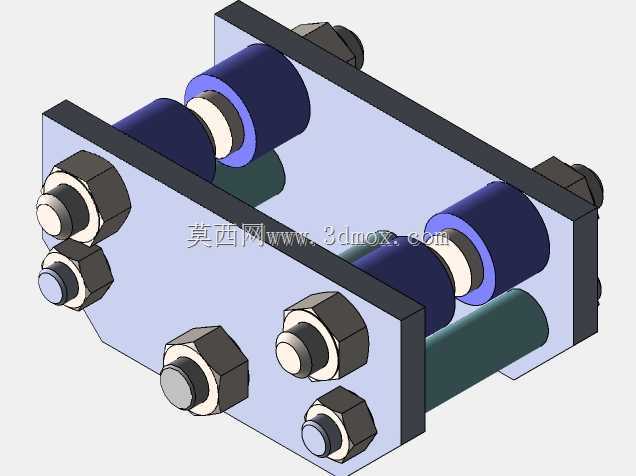

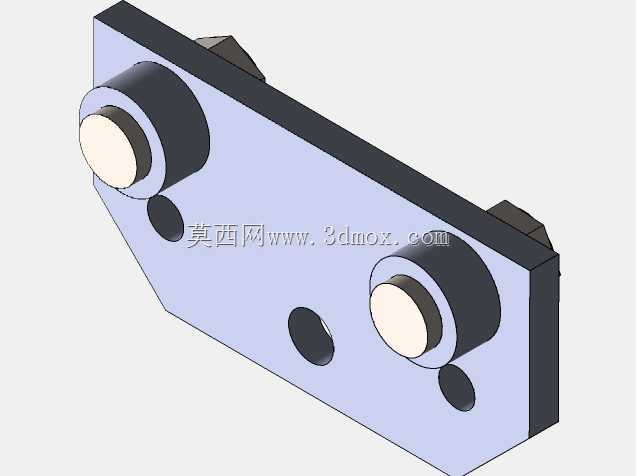

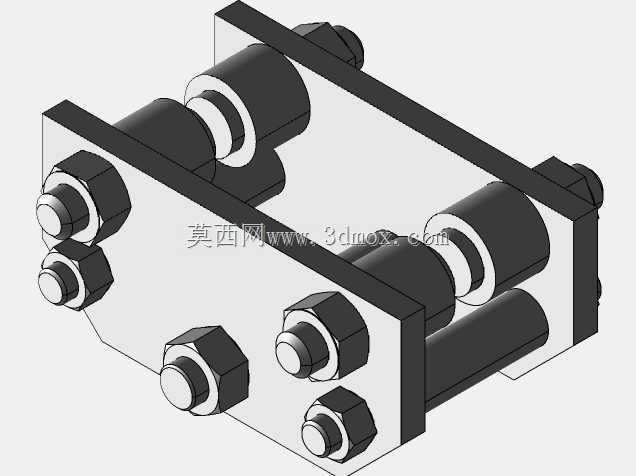

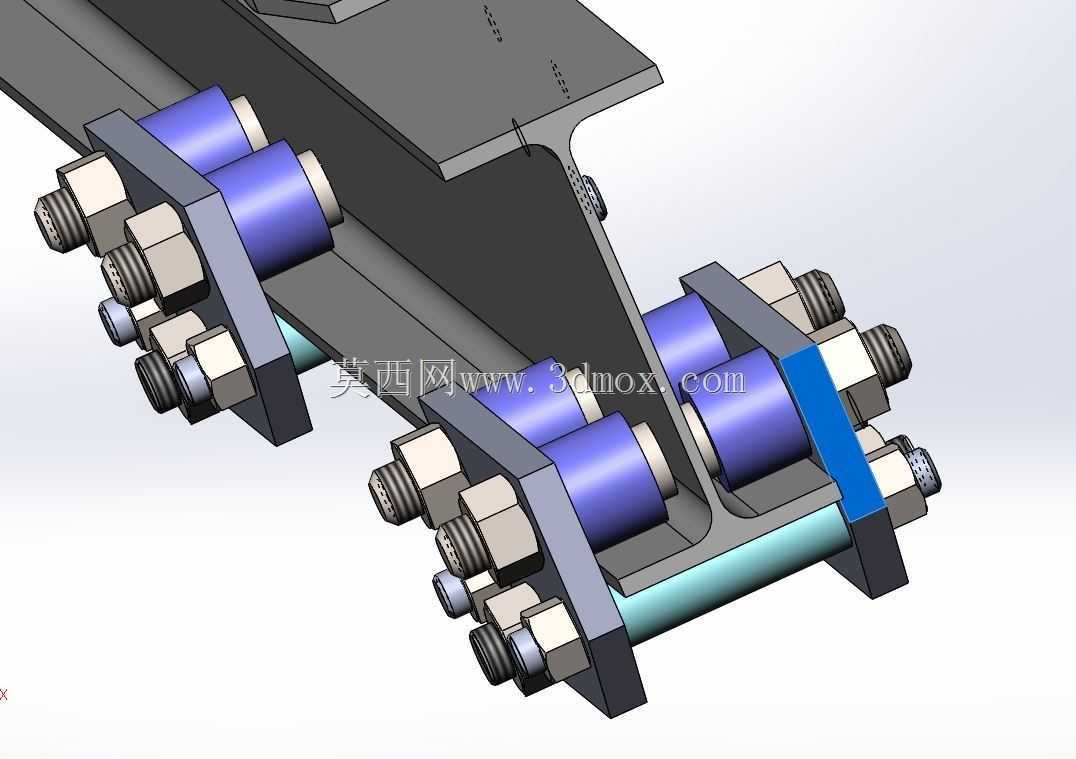

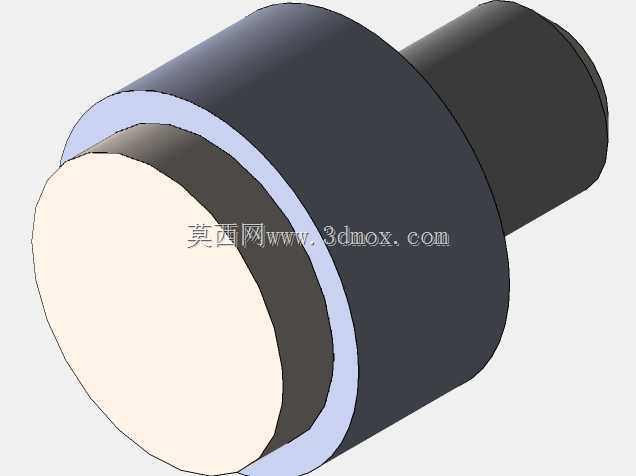

　　在重型机械装配、车间重型部件转运的作业场景里，这类移动式承载组件是专门针对重型齿轮吊装转运环节设计的配套工装结构，区别于常规通用吊具，它的核心作用是在不允许直接使用起重机吊钩、吊带等工具起吊重型齿轮的工况下，作为齿轮与起吊设备之间的中间承载连接结构，完成重型齿轮的短距离移位、装配对位等作业，避免直接起吊对齿轮齿面、轴孔等精密加工面造成磕碰、挤压损伤，同时也能规避常规吊具捆绑不当带来的载荷偏移、部件滑落风险。从结构设计逻辑来看，这套组件采用双侧对称夹持的布局思路，依托工字钢轨道作为承载基础，两侧的夹持支架通过高强度螺栓组完成锁紧固定，支架与工字钢翼缘接触面之间设置了带轴套的滚轮结构，滚轮采用耐磨改性尼龙材质加工，

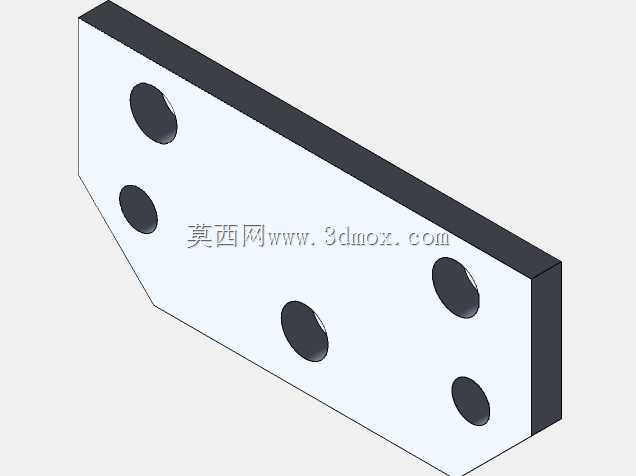

　　既能够保证组件沿工字钢长度方向顺畅滑移，又能避免金属滚轮直接接触工字钢翼缘造成轨道表面划伤，长期使用也不会因为滚轮磨损产生过大的配合间隙，保障移动过程的平稳性。螺栓组的配置上采用了双螺母防松结构，配合平垫圈与弹簧垫圈，在承受重载交变载荷的情况下也不会出现螺母松动退牙的问题，每侧支架配置三组螺栓连接点，呈三角形分布，相比单排螺栓的固定方式，能大幅提升支架的抗倾覆能力，即使在承载齿轮出现小幅重心偏移的情况下，也能保证支架与工字钢之间的连接可靠性，不会出现单侧受力过大导致支架变形、脱落的问题。组件中间的横向穿轴是核心承载部件，采用调质处理的40Cr合金钢加工，轴径根据承载的重型齿轮重量做匹配设计，轴的两端通过轴肩与支架定位，

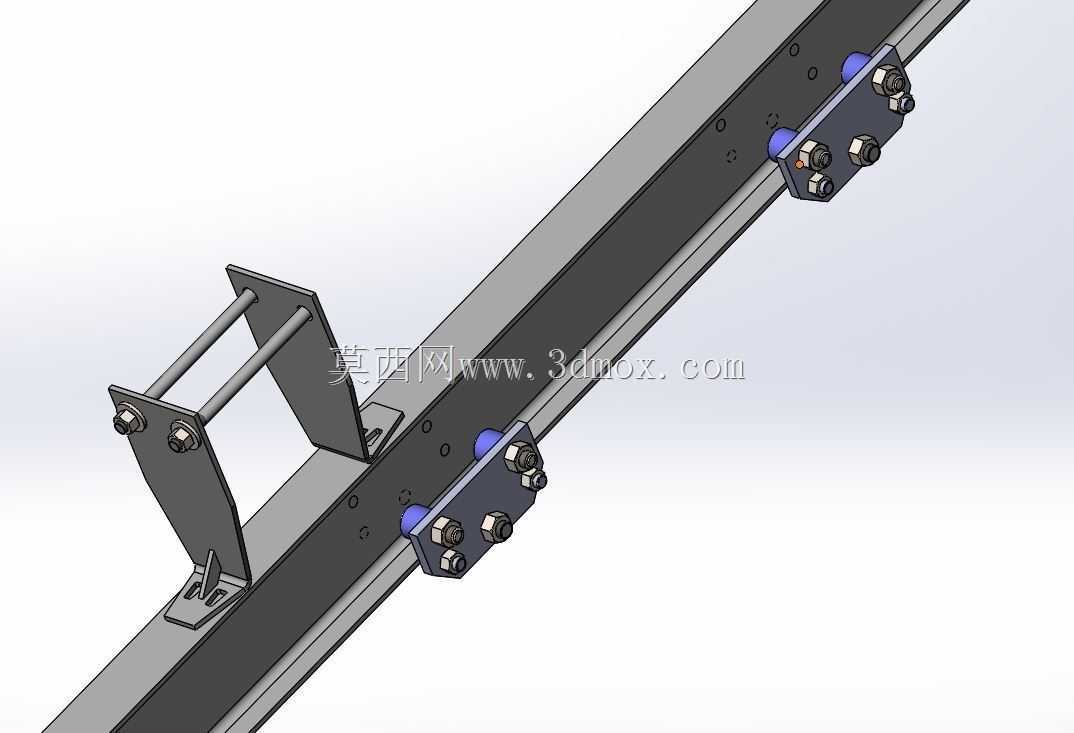

　　配合锁紧螺母完成轴向固定，轴的表面做了发黑防锈处理，同时与齿轮接触的轴段加工有较高的表面粗糙度要求，避免轴面划伤齿轮的内孔配合面。从安装边界尺寸来看，这套组件的夹持间距可以根据所用工字钢的翼缘宽度做适配调整，调整范围覆盖车间常用的10号到25号工字钢规格，不需要额外加工定制连接支架，通用性较强；组件整体安装完成后，横向突出工字钢翼缘的尺寸控制在120毫米以内，不会在车间狭窄的装配通道内产生过多的空间占用，沿工字钢方向的单组组件长度为280毫米，多组组件配合使用时可以根据齿轮的轴向长度调整间距，适配不同直径、不同宽度的重型齿轮承载需求。在实际使用过程中，需要先将两侧支架通过滚轮卡入工字钢翼缘，穿入连接螺栓后初步预紧，

　　再将中间承载轴穿过齿轮的轴孔，调整两侧支架的位置让承载轴两端落入支架的定位槽内，最后按照对角线顺序逐步拧紧所有连接螺栓，确认所有滚轮与工字钢翼缘接触均匀、没有卡滞点之后，才可以进行起吊移位作业。移位过程中组件沿工字钢轨道平稳移动，滚轮的滚动摩擦阻力远小于滑动摩擦，操作人员不需要施加过大的推力就可以完成重型齿轮的位置调整，相比传统的撬棍移位、吊带吊装的方式，不仅作业效率更高，也能更好的保护重型齿轮的精密加工表面，降低装配过程中的部件损坏率。这套结构的设计没有采用复杂的传动或锁紧机构，全部采用标准机械连接件组合而成，加工制造难度低，后期维护更换配件也十分方便，滚轮、螺栓、承载轴等易损件都可以直接采购标准件替换，不需要专门定制加工，能够有效降低车间工装的使用与维护成本，适合重型机械制造车间、齿轮加工车间的装配工位长期使用。
