带皮带传动的铣削用齿轮箱结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:418297
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计
  • 带皮带传动的铣削用齿轮箱结构设计

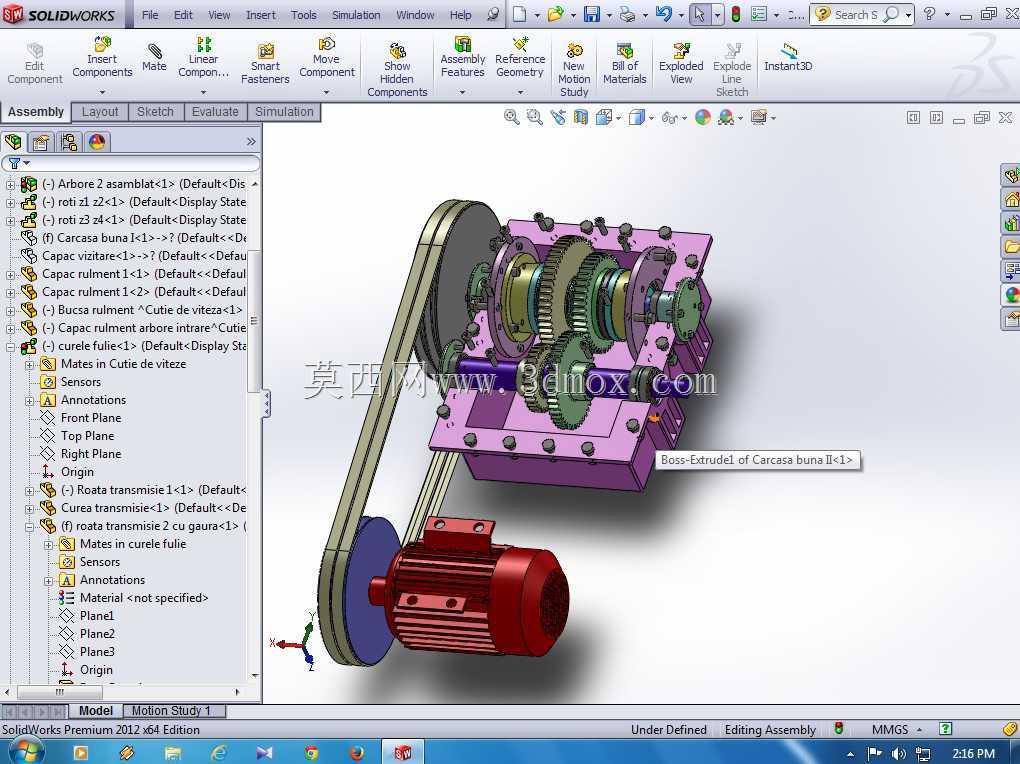

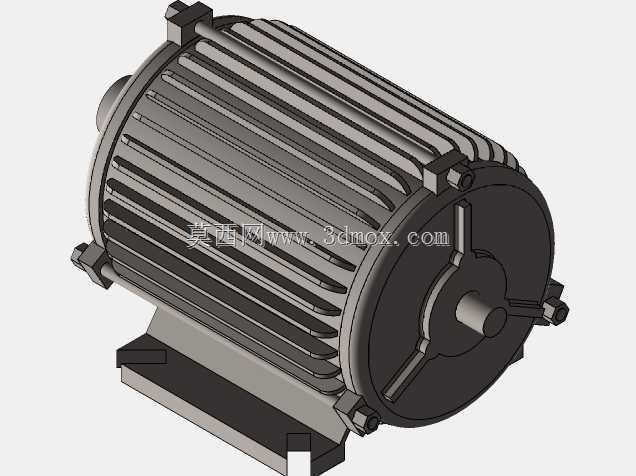

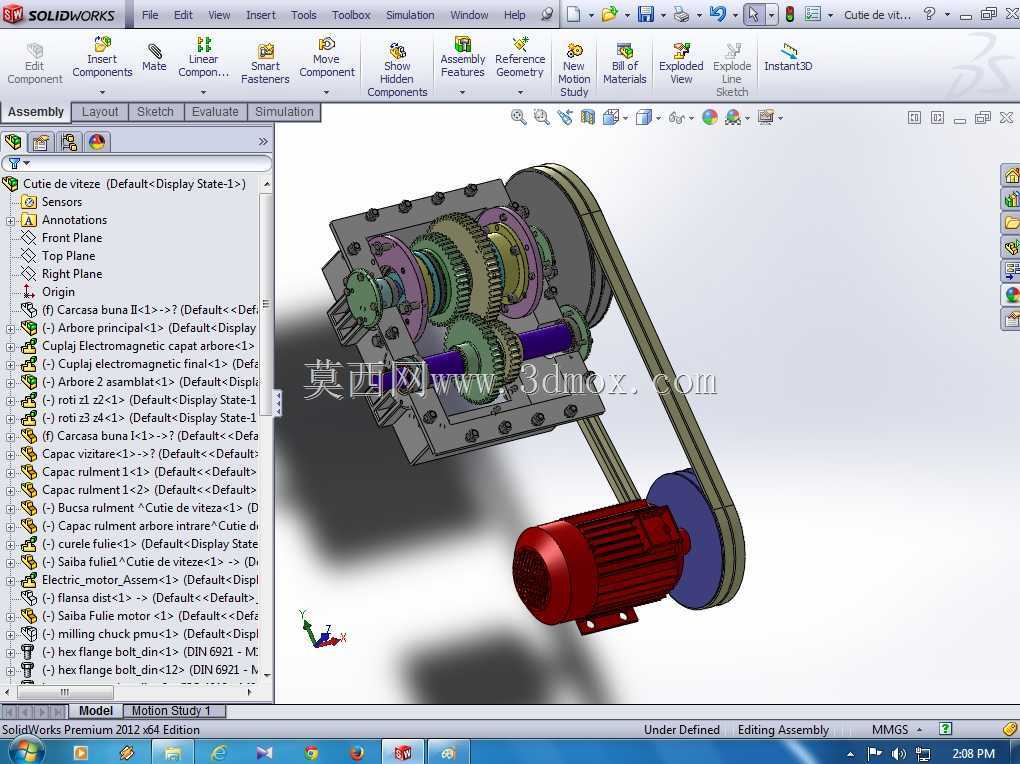

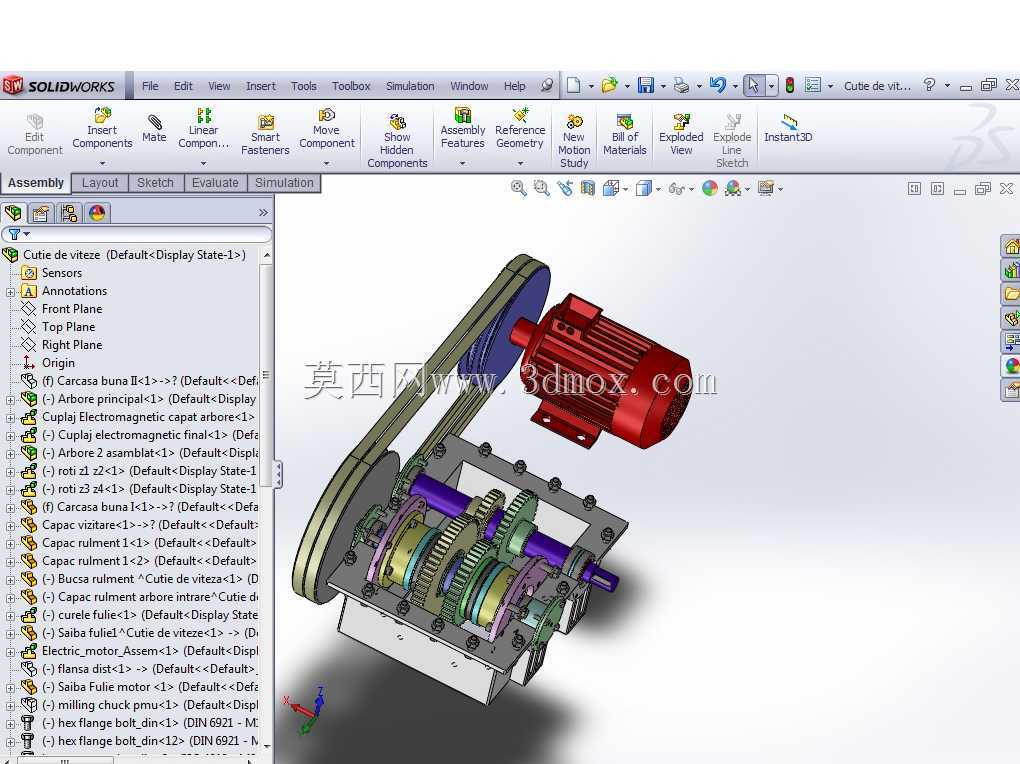

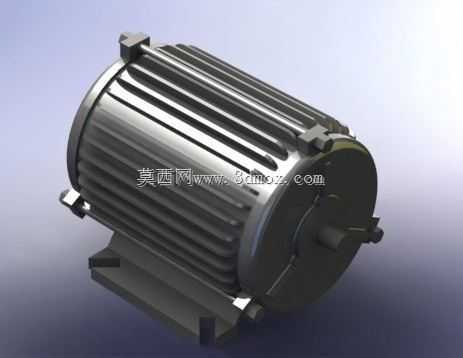

  这套齿轮传动结构主要配套铣削类加工设备使用,在金属切削加工场景中承担动力匹配、转速转换与扭矩放大的核心作用,可直接对接铣削主轴端,将原动机输出的高转速低扭矩动力转换为适配铣削加工的低转速大扭矩输出,满足不同材质工件铣削时的切削力需求。从结构布局来看,整套装置采用电机侧置、皮带轮一级传动+齿轮组多级啮合的传动方案,带传动段布置在齿轮箱箱体外部,一方面可以利用带传动的缓冲吸振特性,吸收电机启动、铣削吃刀瞬间产生的冲击载荷,避免刚性冲击直接作用在齿轮啮合面上,打坏轮齿;另一方面带传动的过载打滑特性也能在铣削过载时保护内部齿轮、轴承以及前端铣削刀具,降低故障停机后的维修成本。箱体采用剖分式结构设计,上下箱结合面经过精密铣削加工,

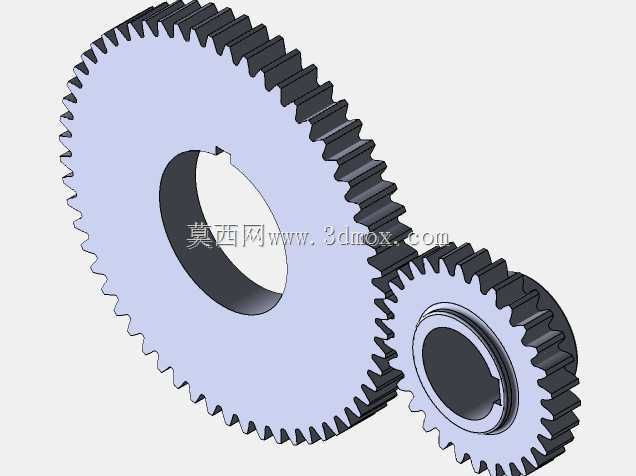

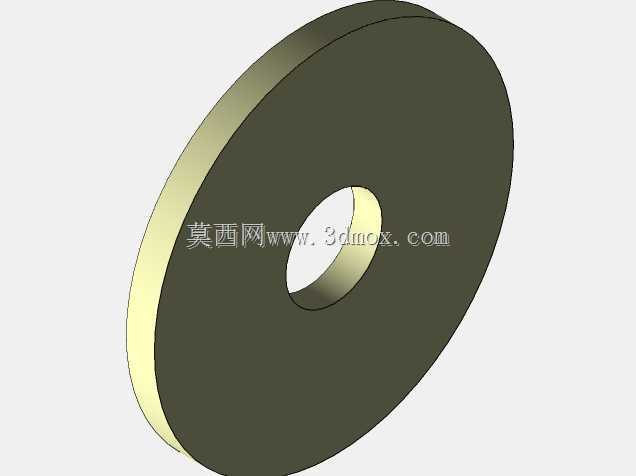

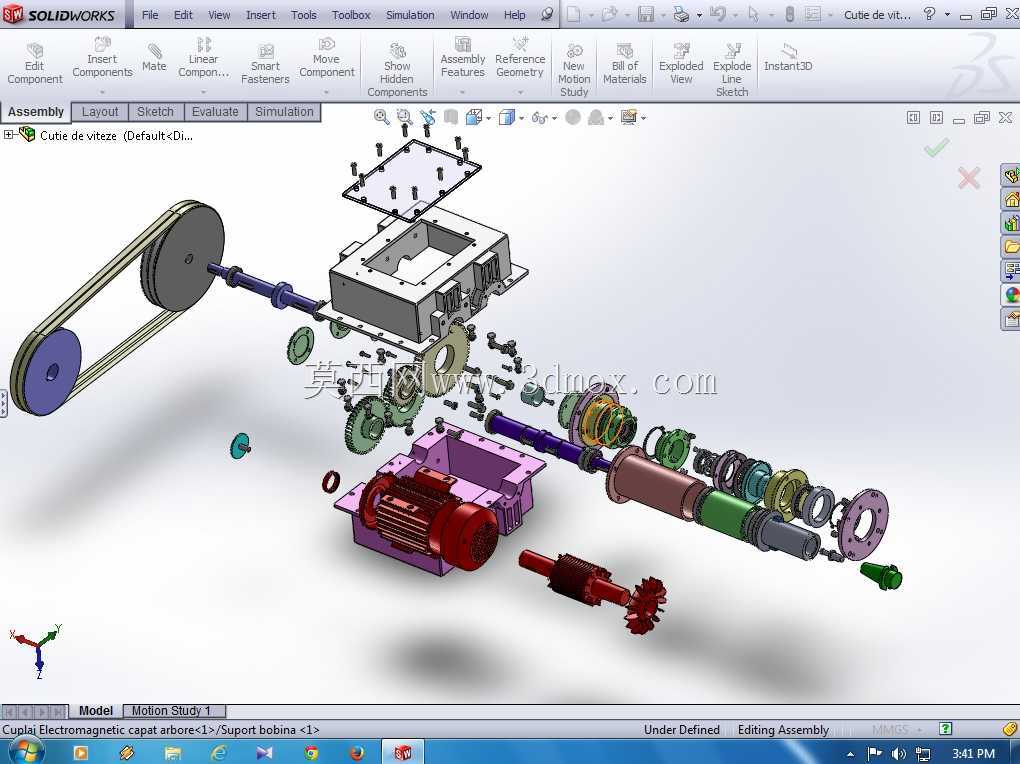

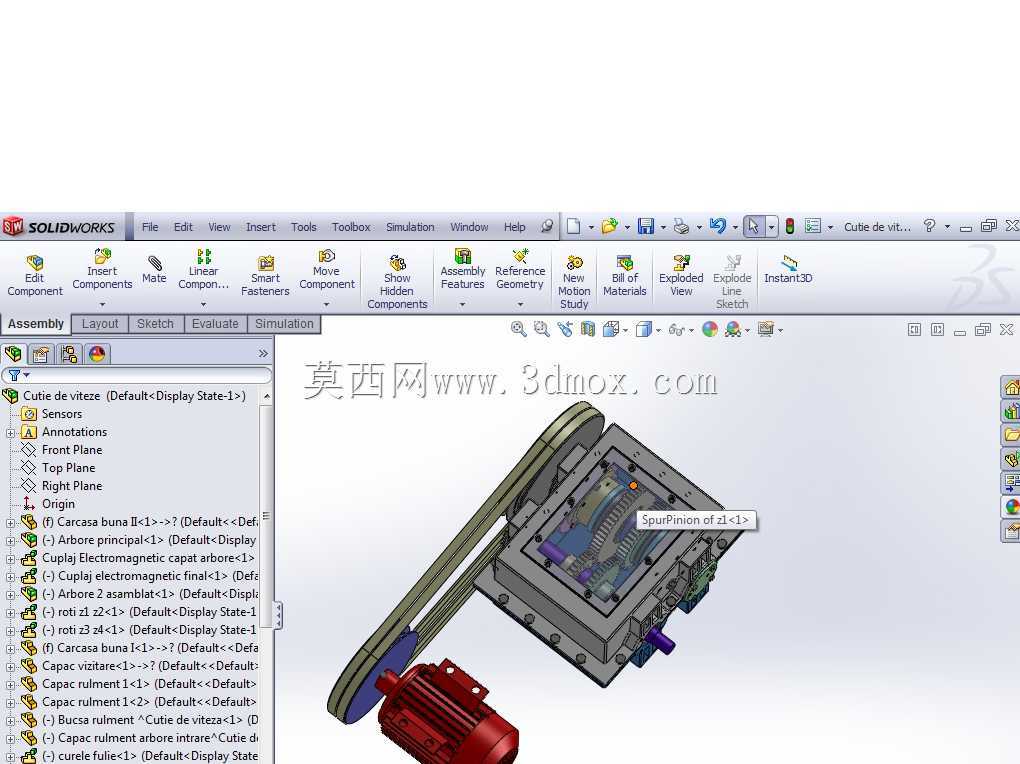

  保证合箱后的密封性能,同时方便内部齿轮轴、轴承、定位套等零件的装配与后期维护,箱体外侧预留的螺栓孔、定位销孔严格按照安装基准排布,可直接固定在铣削设备的床身安装面上,安装时需要保证输入带轮轴与电机输出轴的平行度,避免皮带偏磨导致的传动效率下降与皮带寿命缩短。内部齿轮组采用定轴轮系布局,各齿轮轴通过深沟球轴承支撑在箱体轴承座孔内,轴系上设置有轴用挡圈、定位套筒实现齿轮与轴承的轴向定位,避免传动过程中轴系窜动影响轮齿啮合精度,齿轮参数匹配经过传动比计算校核,可实现稳定的转速转换,输出端可直接安装铣刀盘或者通过联轴器对接铣削主轴,输出扭矩满足常规黑色金属、有色金属的平面铣、槽铣等加工工序的动力需求。设计过程中充分考虑了润滑与密封需求,

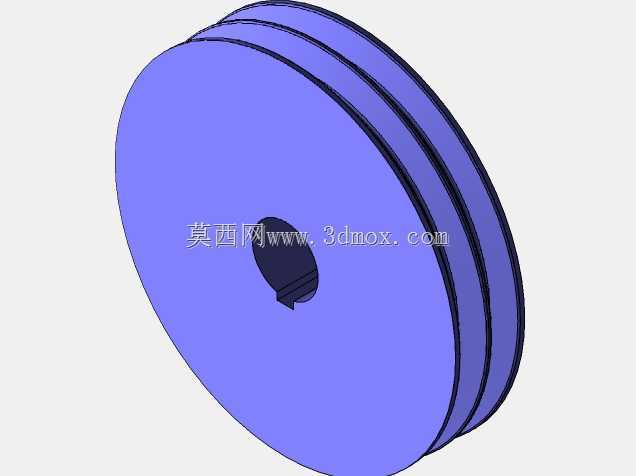

  箱体内部预留有润滑油腔,齿轮啮合时可带起润滑油实现飞溅润滑,覆盖所有啮合齿面与轴承位置,降低传动过程中的摩擦损耗,各轴伸出端设置有密封件,避免润滑油泄漏同时阻挡外部铣削产生的切屑、切削液进入箱体内部,污染润滑油、加剧零件磨损。从安装边界来看,整套装置的重心经过布局优化,电机与带轮侧的重量与齿轮箱主体重量平衡,安装固定后不会出现偏载,外部传动皮带外侧可配套安装安全防护罩,避免传动过程中人员误触引发安全事故,同时阻挡外部切屑飞溅到皮带与带轮槽内,影响带传动的传动效率。在实际配套使用时,可根据铣削加工的具体参数需求,通过更换不同直径的带轮调整总传动比,适配不同的铣削转速要求,无需改动齿轮箱内部结构,具备较强的工况适配性,

  整套结构的零件通用性较强,齿轮、轴承、紧固件均采用标准系列零件,后期维护更换配件的采购成本较低,适合中小型铣削设备的配套传动使用,也可作为通用减速传动装置,适配其他需要转速转换、扭矩放大的工业设备场景,结构紧凑,传动效率稳定,长期运行的可靠性经过结构校核,可满足连续铣削加工的工况使用要求。
