带安川伺服的BNK2010直线数字轴结构

　　这套直线数字轴结构，核心采用BNK2010规格滚珠丝杆搭配安川Sigma5系列伺服电机作为驱动源，额定运行线速度可达5m/min，有效行程设定为900mm，是自动化产线里做直线点位输送、工位精准移位的常用执行单元。从实际落地场景看，这类数字轴常被集成在3C电子小件装配工位、光伏组件串焊设备的移载模组、包装线的物料推送工位里，也会作为小型专机的X轴进给单元使用，相比普通气缸驱动的直线滑台，它能通过伺服脉冲信号实现任意位置的精准停位，重复定位精度可以控制在±0.02mm区间内，适配需要多工位变距、定长送料的工艺需求。

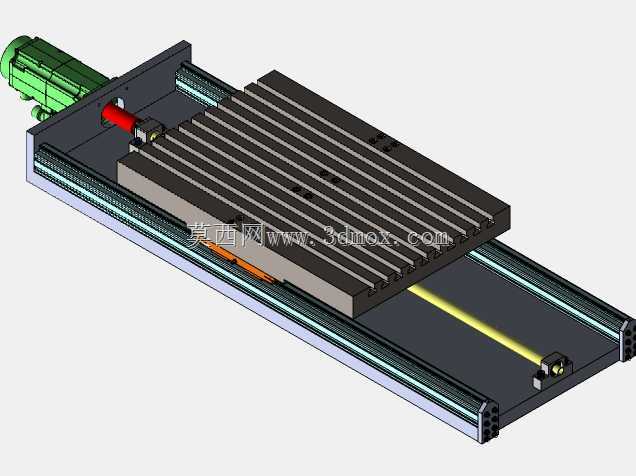

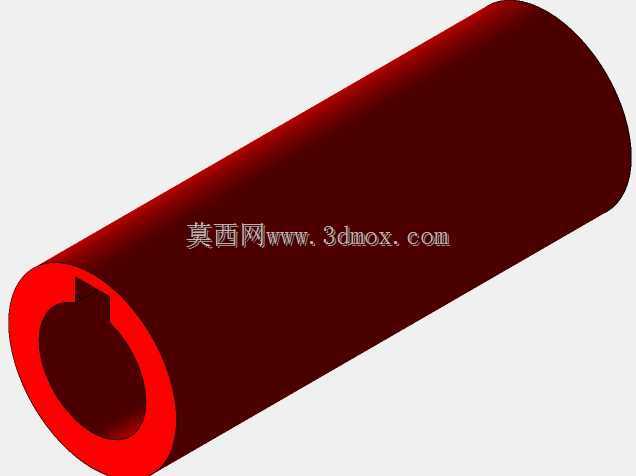

　　设计这套结构时，首先要匹配伺服电机的输出扭矩与丝杆的导程负载关系，BNK2010丝杆导程为10mm，搭配200V级Sigma5伺服电机时，要核算水平安装状态下的最大负载重量，避免高速运行时出现丢步或过载报警，电机与丝杆的连接采用直连式联轴器，省去同步带传动的背隙误差，同时压缩轴向安装尺寸。丝杆两端采用固定支撑+支撑侧的轴承布置，固定侧选用配对角接触轴承承受轴向载荷，支撑侧用深沟球轴承做径向定位，保证900mm行程下丝杆高速运转时不会出现挠曲变形。

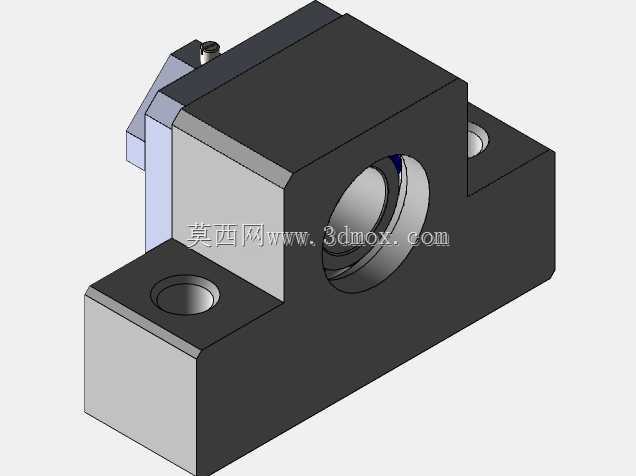

　　从安装边界看，这套数字轴的整体截面尺寸要适配常规铝型材机架的安装孔位，滑台台面预留标准螺纹孔阵列，方便加装夹爪、吸盘、工装治具等末端执行件，电机安装座与丝杆支撑座采用一体化铣削加工，保证同轴度公差控制在0.01mm以内，避免装配后出现丝杆卡滞、运行异响的问题。滑台与导轨的配合采用预压式滑块，消除侧向间隙，保证高速往复运动时的刚性，侧面预留光电传感器安装槽位，方便用户根据实际工位需求加装原点、正负限位开关，无需额外做安装支架的二次加工。

　　实际选型应用时，要注意使用环境的洁净度，如果是在粉尘较多的机加工车间使用，需要给丝杆和导轨加装伸缩防尘罩，避免金属切屑进入滚道造成磨损；如果是在洁净车间使用，则可以省去防尘罩，降低整体运动惯量。这套结构的走线采用内置拖链布置，伺服电机的动力线、编码器线以及末端执行器的气路、信号线都可以收纳在拖链内，避免运动过程中出现线缆拉扯、缠绕的问题，拖链的弯曲半径要匹配线缆的最小弯曲要求，延长线缆使用寿命。

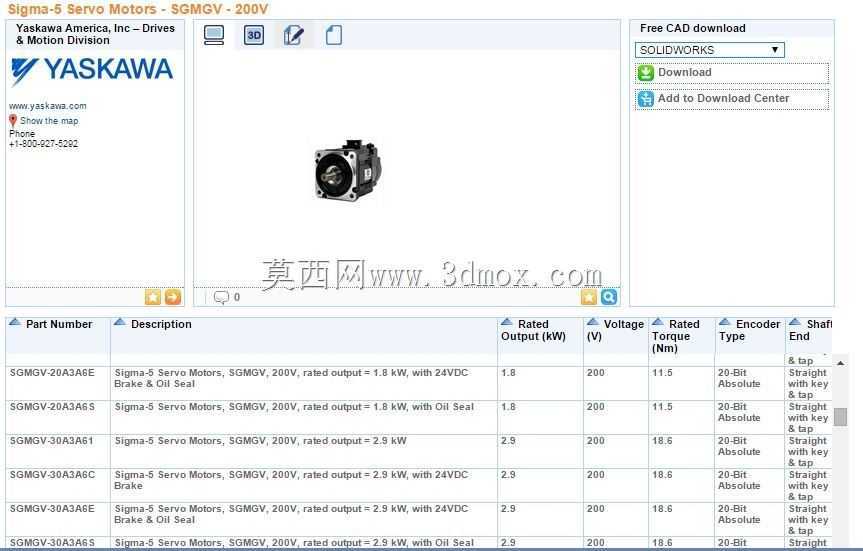

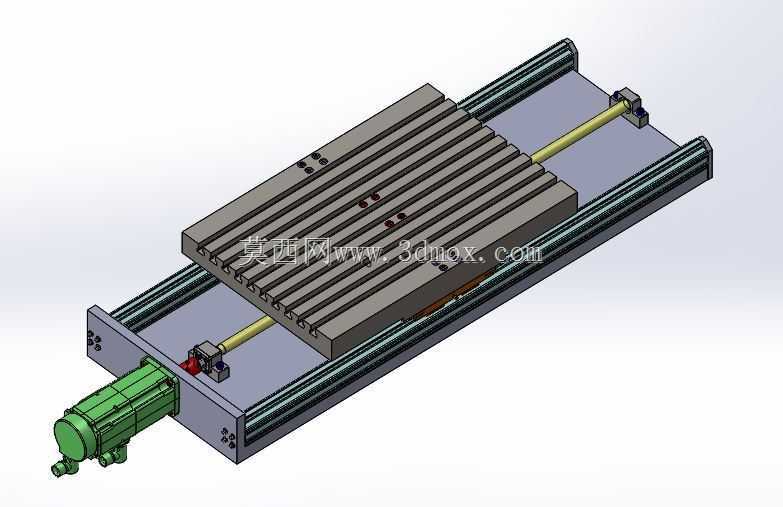

　　在做三维建模时，所有配合面都按照实际加工公差做了间隙预留，比如丝杆螺母与滑台的安装定位止口、电机与安装座的配合止口，都标注了对应的形位公差，方便后续出工程图直接用于生产加工，伺服电机的模型完全按照安川官方样本尺寸建模，包括电机的出线方向、编码器接头位置、安装法兰孔位都和实物一致，导入装配体时不会出现干涉问题。滑台的行程限位做了机械硬限位设计，在行程两端加装聚氨酯缓冲块，避免软件限位失效时滑台冲出导轨造成设备损坏，缓冲块的压缩行程要匹配伺服电机的最大减速距离，保证急停时的冲击载荷不会损坏丝杆和轴承。
