拖挂式可逆混凝土搅拌干燥设备三维设计

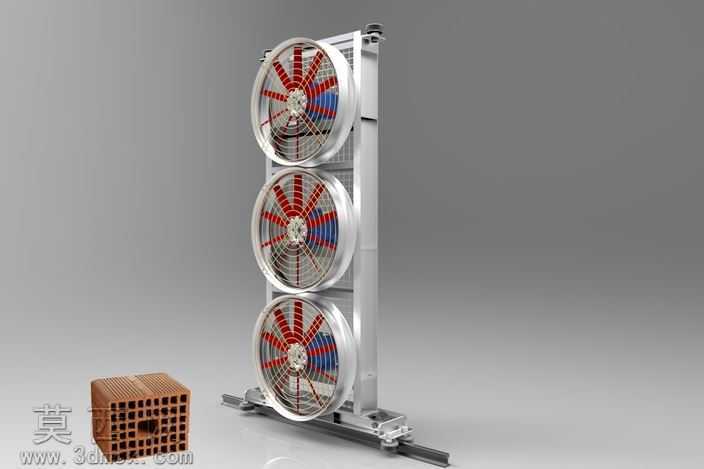

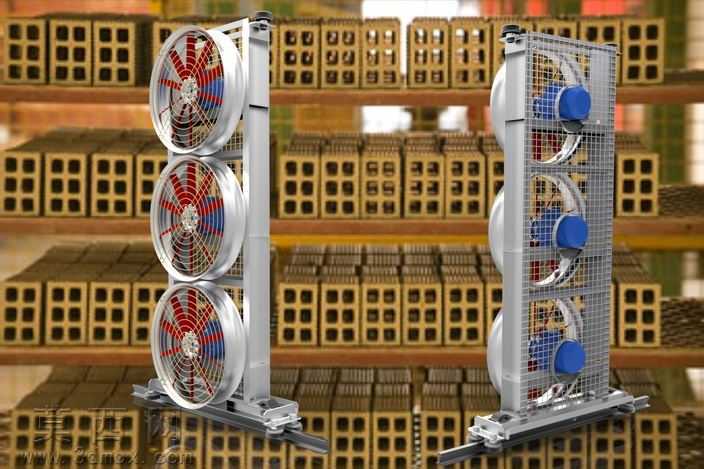

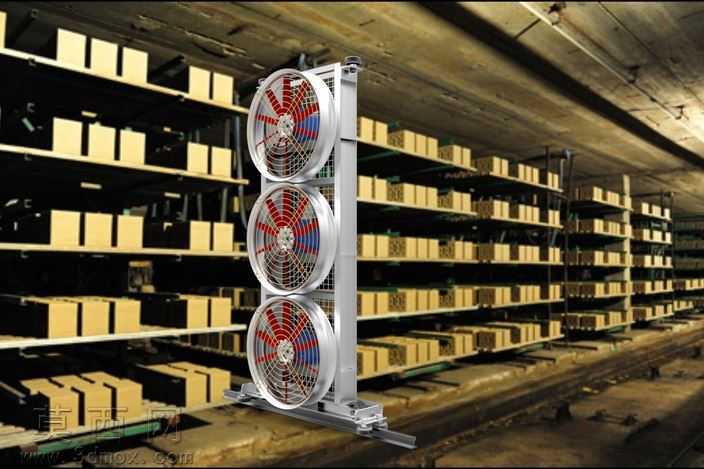

本作品为拖挂式可逆作业的混凝土搅拌干燥一体化设备三维模型，建模过程严格遵循工业设备设计逻辑，首先完成整体框架的基准搭建，采用铝合金型材作为主体支撑结构的建模基础，通过拉伸、切除、阵列等基础建模命令构建出竖向承载的矩形框架，框架底部预留拖挂连接结构与行走支撑底座，底座处设置可调节的固定支脚结构，保证设备作业时的稳定性。设备核心作业单元为三组竖向排列的轴流风机组件，建模时对风机的金属防护网、扇叶、轮毂、驱动电机外壳分别进行独立建模，防护网采用径向辐条与环形加强筋阵列生成，扇叶做曲面弧度处理还原真实送风结构，风机外圈设置金属包边结构，三组风机等距固定在竖向框架上，对应干燥作业的送风需求。模型附带的多孔混凝土砖构件，采用实体建模后通过阵列切除命令生成均匀排布的通孔结构，还原砖体的多孔构造，用于展示设备的作业处理对象。材质渲染阶段，主体框架赋予磨砂铝合金材质，金属部件做拉丝质感处理，风机扇叶的红色标识区域采用高饱和度哑光红材质，防护网赋予亮面金属铬材质，砖体赋予粗糙陶土混凝土材质，底座的橡胶支撑件赋予哑光黑橡胶材质，通过环境光遮蔽与全局光照渲染，还原设备在工业场景下的真实质感。结构设计上兼顾移动作业与固定作业需求，拖挂结构可连接牵引设备实现转场，三组风机的竖向排布可形成贯穿式送风通道，配合搅拌单元实现物料的均匀干燥，可逆作业的结构设计支持正反向搅拌送料，适配不同工况下的混凝土物料处理需求，整体建模精度满足结构验证、作业演示、方案展示等多场景使用要求，各部件的装配关系清晰，可直接用于装配干涉检查与作业流程模拟。
