彩色颗粒混合搅拌设备三维结构设计

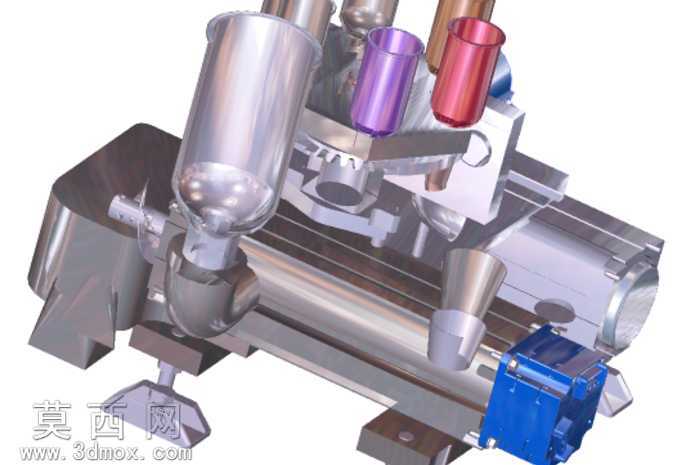

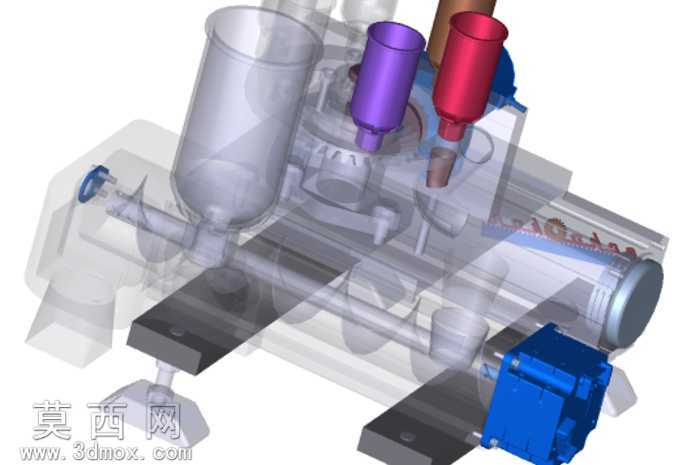

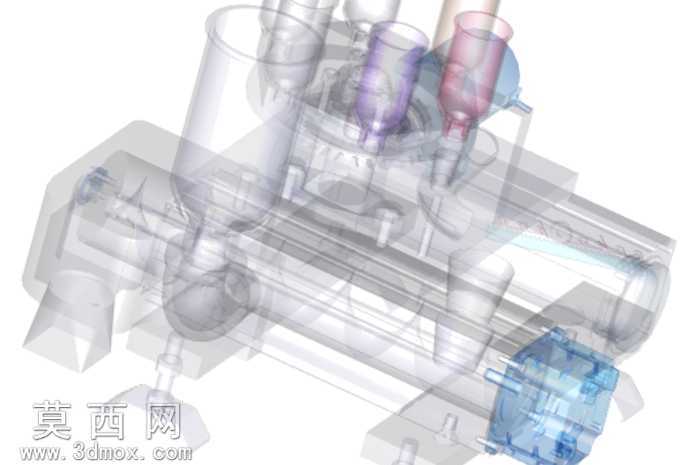

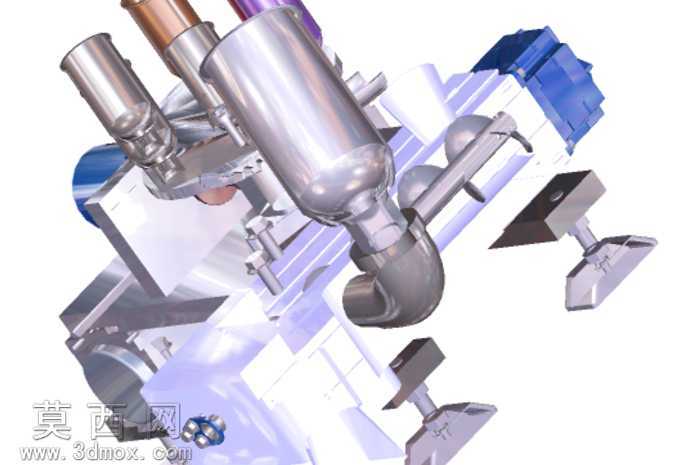

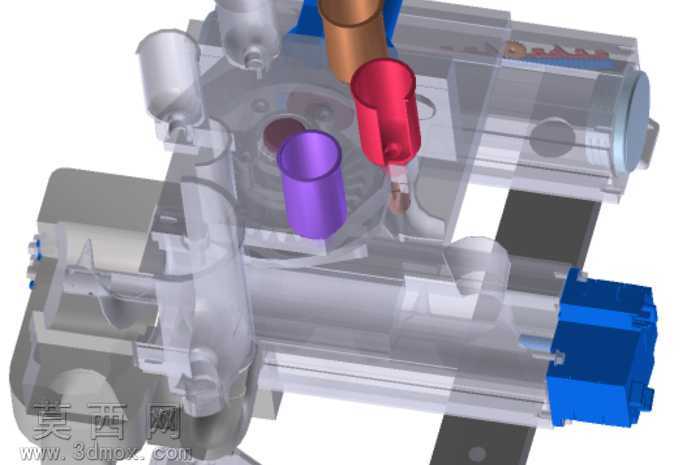

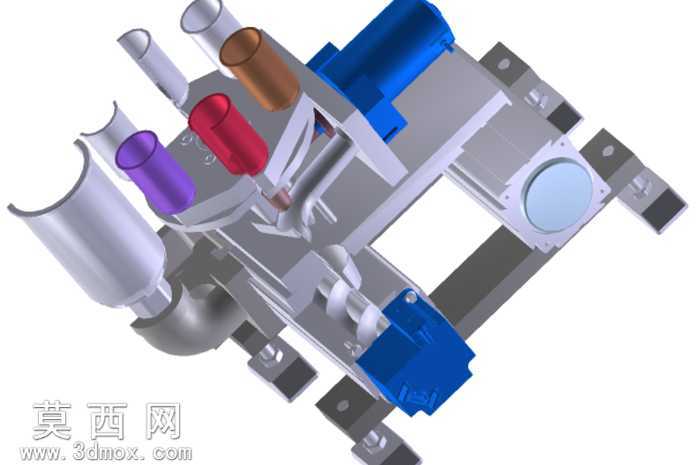

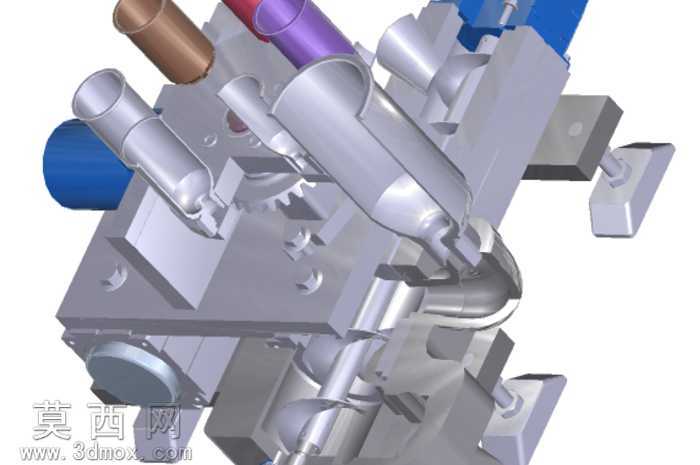

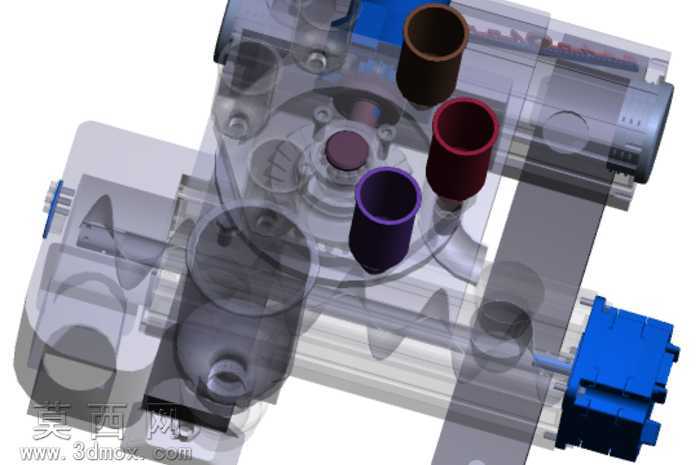

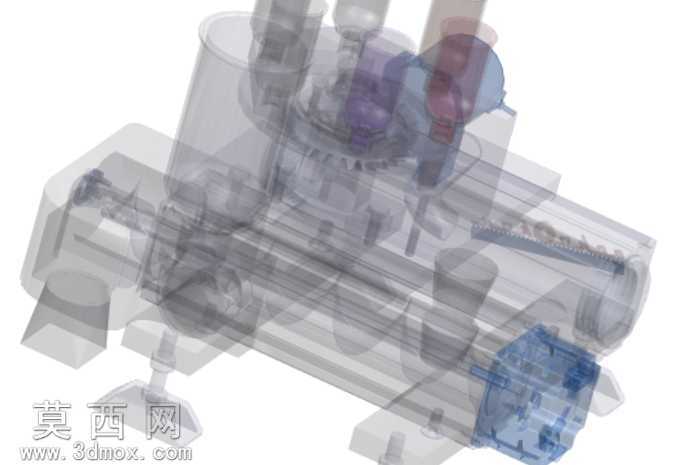

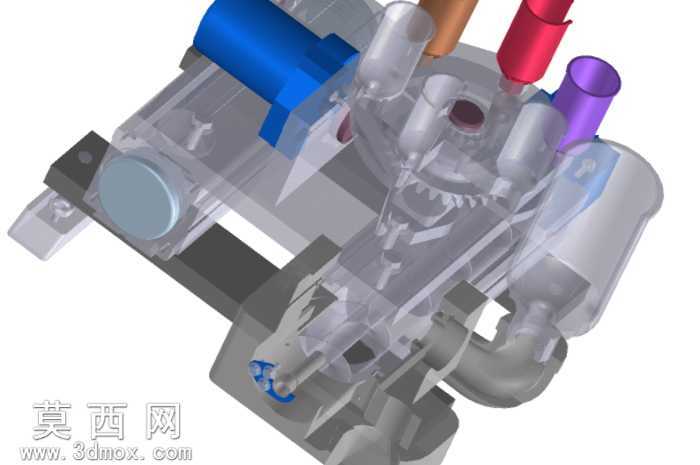

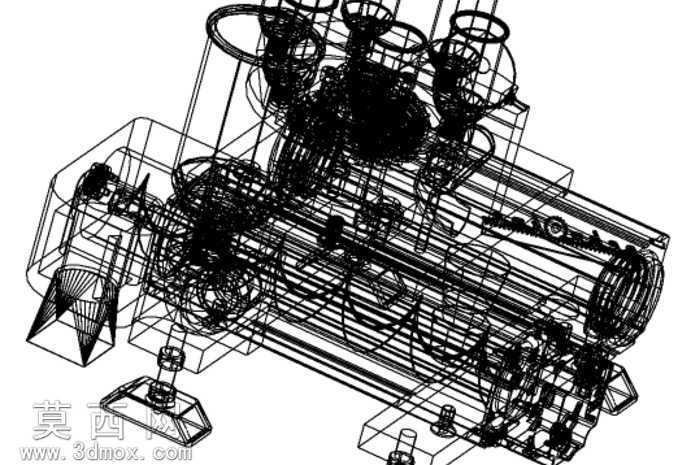

本作品为彩色颗粒混合搅拌设备的三维结构设计，建模阶段采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一细化各功能模块的零部件结构，确保各部件装配间隙合理、运动路径无干涉。建模过程中对搅拌腔体、进料组件、搅拌传动组件、出料导向结构分别进行独立参数化建模，所有零部件均按照实际加工工艺要求设置拔模斜度、装配倒角与配合公差，可直接对接后续工程图导出与生产加工环节。线框展示模式下可清晰观察到设备内部的多层搅拌桨叶排布结构，不同角度的桨叶采用差异化曲面造型，能够在搅拌过程中形成多向物料流，避免彩色颗粒出现分层、混合不均的问题，进料端设置多组独立进料口，可同时满足不同色号颗粒的定量进料需求，无需额外增设分料输送结构。设备底部设置可调式支撑脚结构，可根据安装场地的平整度调整支撑高度，保证设备运行时的稳定性，降低搅拌过程中产生的振动与噪音。传动区域的齿轮、传动轴结构均按照标准机械参数设计，啮合间隙、传动比均经过运动仿真验证，可保证动力传输的平稳性，避免长期运行出现部件磨损过快的问题。出料端设置导向溜槽结构，可引导混合完成的彩色颗粒精准进入接料容器，减少物料洒落浪费。整体结构设计兼顾了混合效率、运行稳定性与装配维护便捷性，各易损部件均采用快拆式连接结构，后期维护更换部件时无需拆解整体设备，可有效降低设备运维成本，能够满足小批量彩色塑料颗粒、色母粒等物料的均匀混合生产需求。
