啮合式斜齿传动轮组结构设计

　　在常规机械传动系统的布局中，斜齿轮的应用场景覆盖了从中小功率输送设备到中载工况的变速机构，不同于直齿轮沿齿宽同时进入啮合的冲击特性，斜齿的轮齿是逐步切入、逐步脱离啮合状态，传动过程的动载荷、冲击与噪声都能得到有效控制，尤其适合对传动平稳性有要求的连续运转工位。这套啮合斜齿轮组在设计阶段，首先要匹配对应安装空间的中心距要求，轮齿的螺旋角选取需要兼顾轴向力与重合度的平衡——螺旋角过小会失去斜齿传动平稳的优势，过大则会导致支撑轴承承受的轴向载荷超出选型范围，常规工况下选取8到15度的螺旋角区间，能在传动性能与轴承负载之间找到合理平衡点。从实际使用的角度看，这类斜齿轮组常布置在动力输入端与执行机构之间的变速环节，比如轻工输送线的减速段、

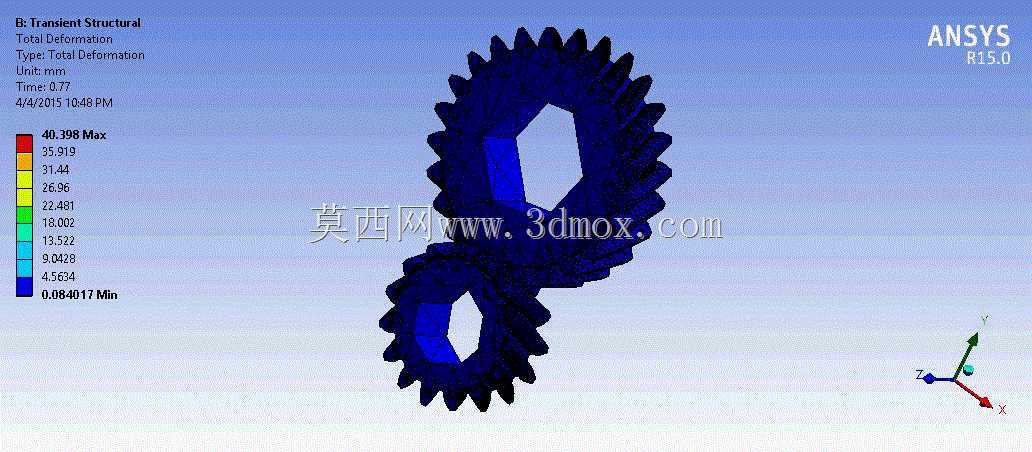

　　小型机床的进给传动箱、农用机械的动力分配单元，依靠齿面的逐步啮合特性，即便在转速存在小幅波动的工况下，也能保持动力传递的连续性，不会出现直齿轮传动常见的瞬时啮合冲击导致的齿面点蚀提前问题。设计过程中，轮齿的齿宽需要结合传递扭矩的大小核算，齿宽过窄会导致单位齿面载荷过高，加剧磨损缩短使用寿命，齿宽过宽则会提高对轴系平行度的要求，一旦安装过程中出现轴系偏斜，很容易出现轮齿一端接触的偏载现象，反而加速齿面失效。这套轮组的内孔采用正六边形结构设计，主要是为了匹配对应规格的六角传动轴，省去了键槽加工与键连接的装配环节，在中小扭矩、需要快速拆装维护的传动场景下，这种连接方式能大幅缩短设备检修的拆装时间，同时六边形的接触面能均匀传递扭矩，

　　不会像单键连接那样出现键槽处的应力集中问题。在结构强度校核环节，需要重点关注齿根弯曲应力与齿面接触应力两个核心指标，齿根的圆角过渡要避免应力集中的尖角结构，防止交变载荷下出现齿根疲劳断裂；齿面的接触精度要满足对应传动等级的要求，啮合过程中沿齿宽方向的接触斑点长度需要达到齿宽的七成以上，才能保证载荷均匀分布在啮合齿面上。从安装边界来看，这套轮组的中心距偏差需要控制在允许的公差范围内，中心距过大会导致齿侧间隙过大，传动过程中出现回差，影响需要正反转切换的工位传动精度；中心距过小则会导致齿侧间隙不足，运转过程中出现卡滞、齿面磨损加剧的问题。同时轴系的平行度公差也要严格控制，两轴的平行度偏差超出范围时，轮齿的接触会偏向一端，

　　不仅会产生异常噪声，还会导致局部齿面载荷骤增，出现断齿风险。在实际设备的维护场景中，这类斜齿轮组的润滑方式需要根据运转转速选择，中低速工况采用脂润滑即可满足要求，高速工况则需要采用油浴或者喷油润滑，保证啮合齿面之间能形成稳定的油膜，降低齿面磨损与胶合的失效概率。不同于直齿轮的啮合接触线平行于齿轮轴线，斜齿轮的啮合接触线是沿齿宽方向倾斜的，重合度比同参数直齿轮高出20%到30%，因此同等模数、齿数的条件下，斜齿轮的承载能力更高，能适配更大扭矩的传递需求，在结构空间受限的传动箱设计中，选用斜齿轮组可以在不增大齿轮外径的前提下提升传动系统的承载能力，压缩整体设备的结构尺寸。另外，斜齿轮在运转过程中会产生轴向分力，因此在配套轴承选型时，需要选用能承受轴向载荷的角接触球轴承或者圆锥滚子轴承，轴承的安装预紧力也要调整到合理区间，既要抵消齿轮传动产生的轴向力，避免轴系出现轴向窜动，也要防止预紧力过大导致轴承温升过高，缩短轴承使用寿命。这套轮组的齿顶圆与齿根圆尺寸都经过适配性调整，在保证轮齿抗弯强度的前提下，尽可能降低齿轮运转过程中的风阻与搅油损失，尤其在闭式齿轮箱的应用场景中，合理的齿顶间隙能避免运转过程中出现齿顶与齿根的剐蹭，同时预留出足够的润滑脂储存空间，保证长期运转的润滑可靠性。
