双级传动齿轮箱校正结构三维设计

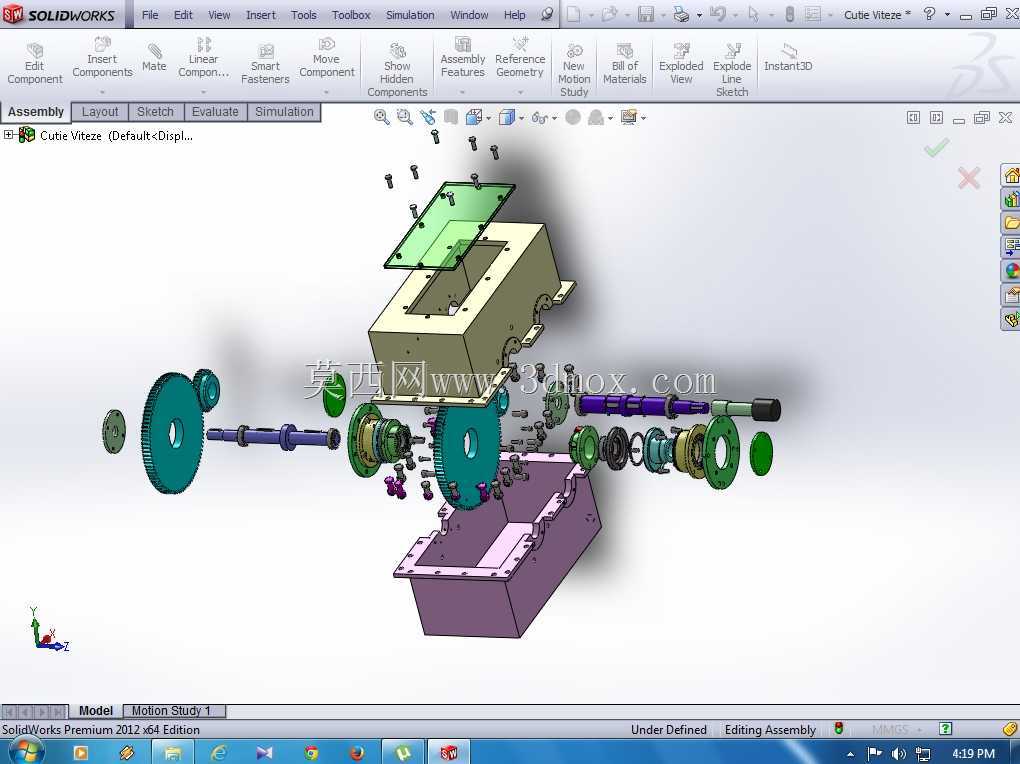

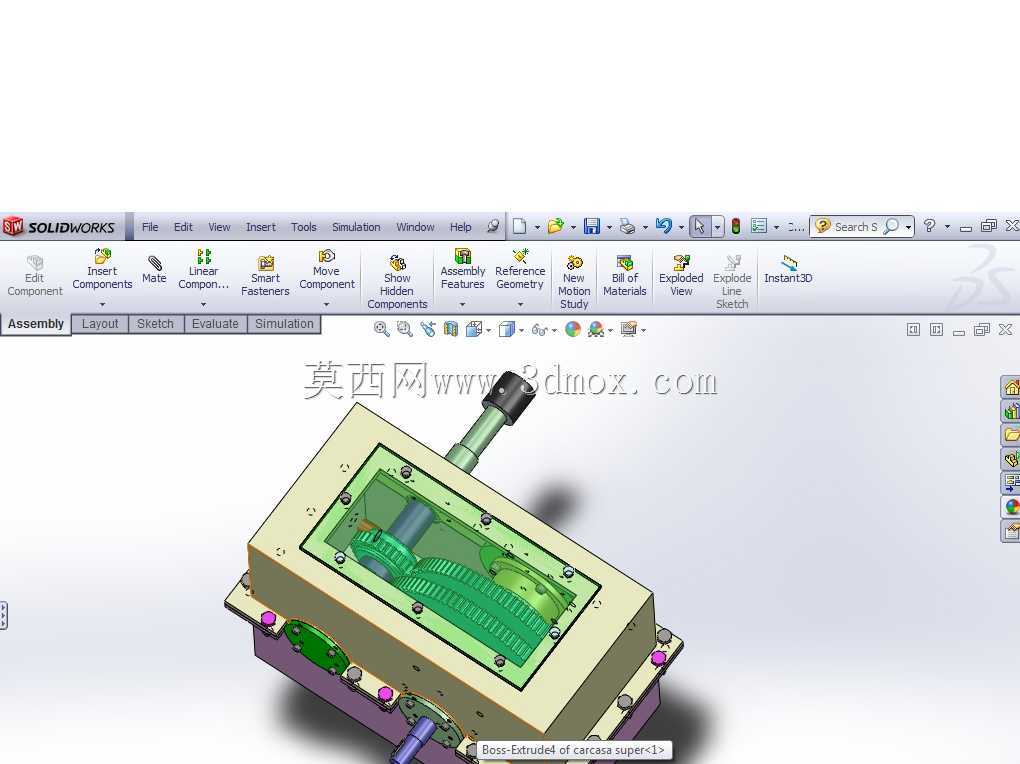

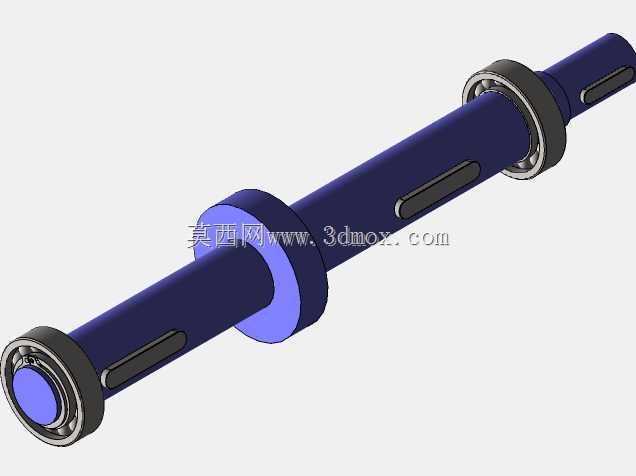

　　这套齿轮箱结构主要面向中小功率工业传动场景，常见于轻工输送线、小型加工设备进给单元、非标自动化工作站的动力传递环节，核心作用是匹配原动机高转速输出与执行端低转速大扭矩的工况需求，同时通过轴系位置校正保证传动啮合精度，降低运行过程中的振动、噪音与齿面异常磨损风险。从结构设计逻辑来看，整体采用剖分式箱体布局，箱体内腔预留了充足的齿轮啮合空间与润滑油储留容积，箱体侧壁加工有同轴度要求严格的轴承安装孔位，分别对应高速输入轴、中间传动轴与低速输出轴的装配位置，各轴系通过深沟球轴承与箱体配合，轴承外侧设置有端盖与密封结构，既可以限制轴系的轴向窜动量，也能避免箱体内润滑油泄漏，同时阻挡外部粉尘、切削液等杂质进入传动腔破坏啮合面。

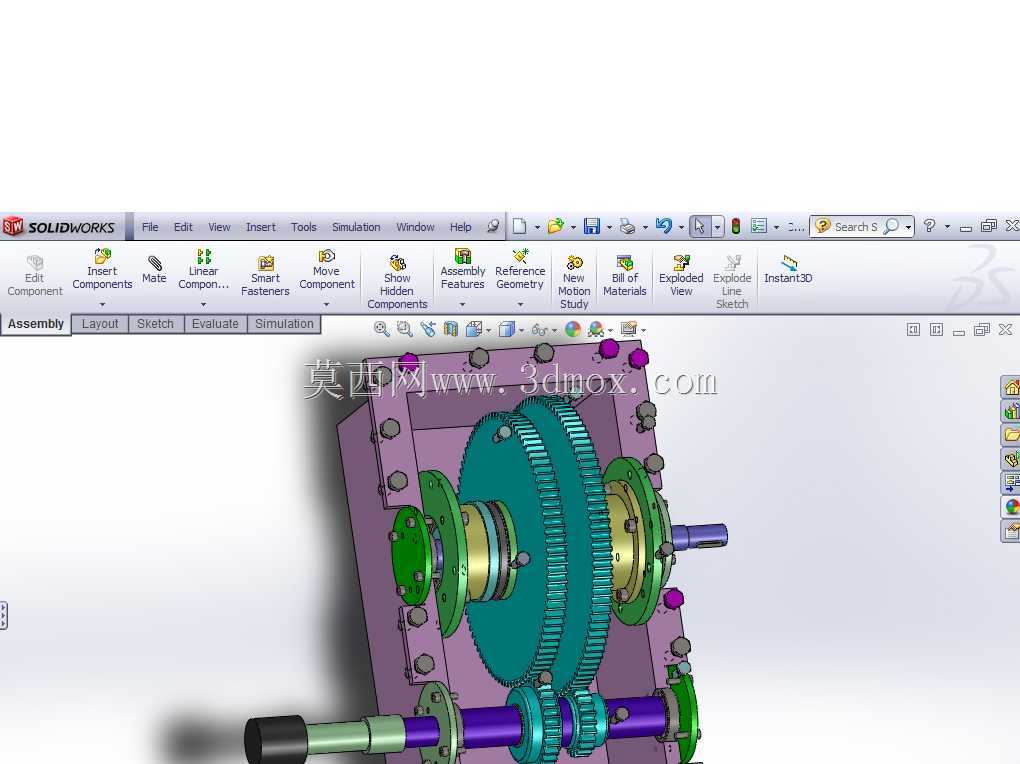

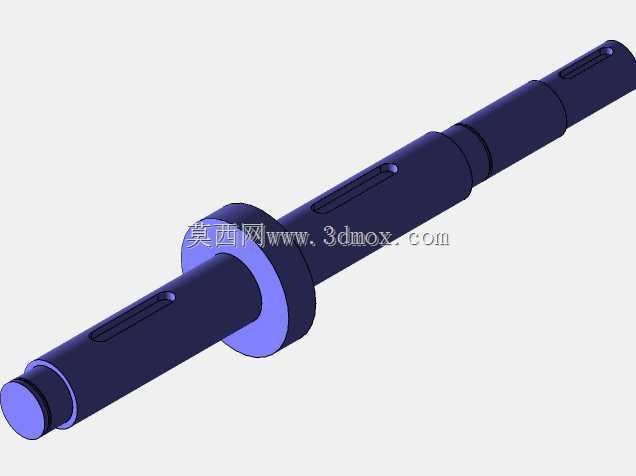

　　传动链路采用两级圆柱斜齿轮传动方案，高速级齿轮直接对接驱动电机输出端，小模数齿轮搭配大速比设计，第一级传动完成初步降速增扭后，动力传递至中间轴的大直径从动齿轮，再通过中间轴上的小直径主动齿轮与低速级大齿轮啮合，最终将动力从输出轴传递至末端执行机构，两级传动的速比匹配经过负载核算，能够覆盖常规中小功率设备的转速扭矩输出区间。设计过程中重点做了轴系位置的校正优化，各齿轮的安装轴肩位置、轴承装配位的同轴度、齿轮啮合侧隙都做了公差匹配，避免出现偏载、打齿等问题；箱体上的安装孔位采用一面两销的定位基准设计，既方便加工过程中的装夹找正，也能保证后续装配时各轴系的位置精度，不需要反复修配就能达到设计要求的啮合接触斑点比例。从安装边界来看，

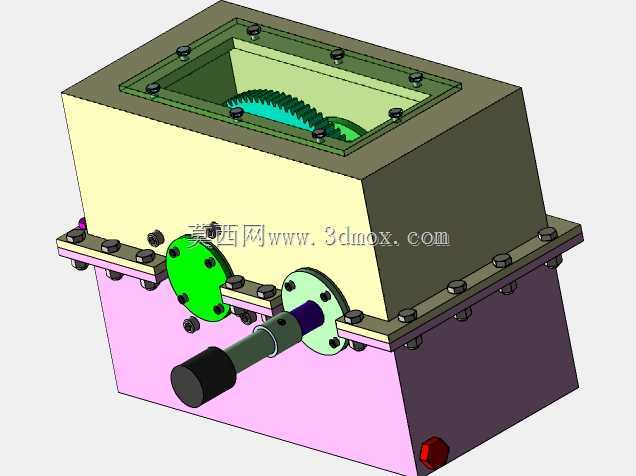

　　箱体底部设置有带螺栓过孔的安装法兰面，法兰面的平面度有明确公差要求，能够直接固定在设备的安装基座上，输入轴与输出轴的轴伸端尺寸、键槽规格都匹配常规标准联轴器的安装尺寸，不需要额外做转接加工就能对接电机与负载端；箱体顶部预留有注油孔位置，底部设置有放油螺塞孔，日常维护时可以快速完成润滑油更换，侧壁还预留有油位观察的安装位，能够实时监控箱体内润滑油的液位高度，避免缺油导致的齿轮干磨失效。实际应用中，这类校正后的齿轮箱相比普通未做精度校准的传动箱，运行噪音能降低15%左右，齿面接触应力分布更均匀，额定负载下的使用寿命能提升30%以上，尤其适合对传动平稳性有一定要求的连续运行工况，比如包装生产线的主传动、小型输送带的驱动单元、

　　木工机械的进给传动等场景，装配时只需要按照轴系装配顺序依次装入齿轮、轴承、端盖，调整好各齿轮的啮合侧隙，注入对应标号的齿轮油即可投入使用，不需要额外做复杂的现场调整。结构上还做了轻量化优化，箱体在保证刚度的前提下去除了非受力区域的多余材料，既降低了整体重量，也减少了铸造过程中的材料消耗，各紧固件的规格尽量统一，减少装配时的工具更换频次，提升装配效率；齿轮的轮毂与轮辐结构也做了等强度设计，在保证传递额定扭矩不发生变形的前提下，尽可能降低转动惯量，减少启动与制动过程中的冲击载荷对齿面的损伤。
