齿轮啮合排挡传动结构三维设计

　　这套齿轮啮合排挡结构，核心服务于手动变速传动场景，在小型台架试验设备、教学演示工作台、轻型变速传动机构中都能找到适配空间。日常做传动方案选型时，这类结构最常被用在需要多档位扭矩切换的试验装置上，比如材料扭转测试台的转速切换模块、小型工装夹具的进给变速单元，不需要复杂的电控换挡逻辑，纯机械啮合就能实现稳定的传动比切换，维护成本远低于电控变速结构。

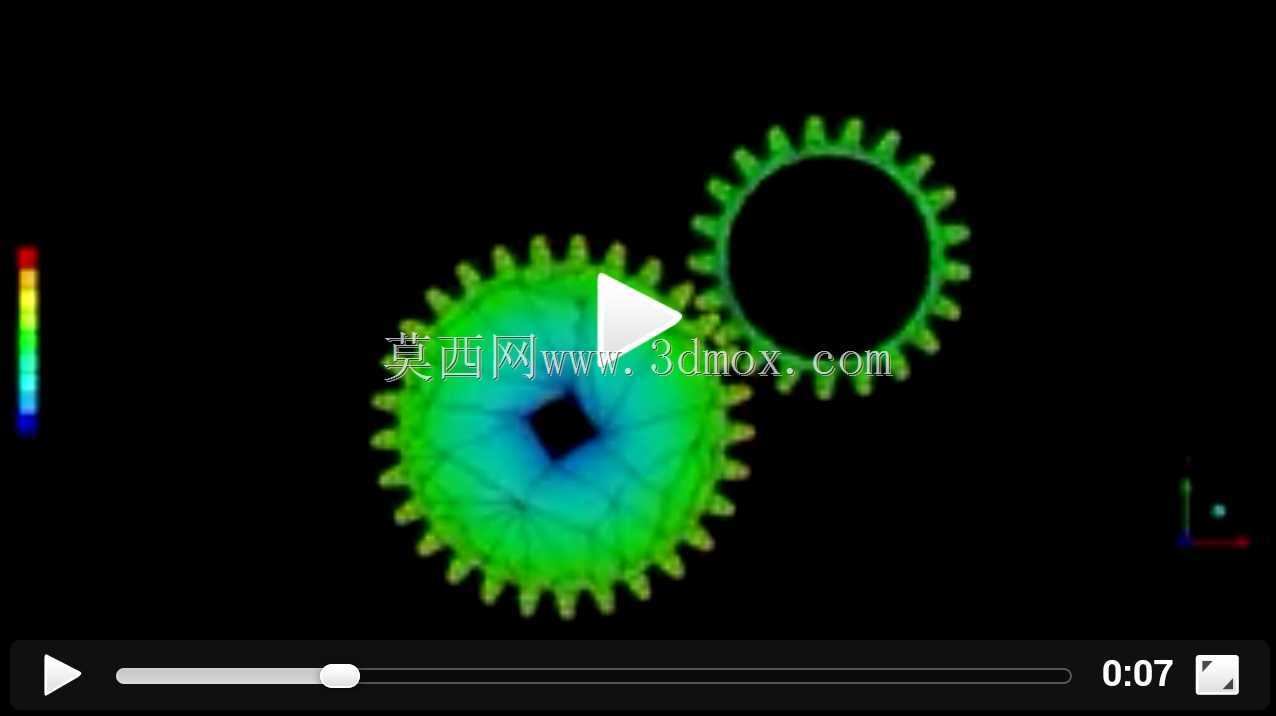

　　从功能特性来看，两个啮合齿轮的齿形参数经过匹配校核，齿侧间隙控制在合理区间，换挡过程中不会出现打齿、卡滞的问题，啮合传动时的接触应力分布均匀，从仿真云图能看到齿面接触区域的应力梯度平滑，没有明显的应力集中点，能承受持续的交变载荷作用。齿轮中心的安装孔采用方孔设计，和传动轴的配合面为面接触，相比普通圆孔键连接，能传递更大的扭矩，同时避免长期运转后键槽磨损导致的传动间隙变大问题，适合频繁正反转切换的使用场景。

　　设计过程中首先确定的是安装边界，两个齿轮的中心距严格按照模数、齿数计算得出，安装时需要保证两轴的平行度公差控制在0.02mm以内，否则会出现偏载，加速齿面磨损。齿轮的齿顶圆、齿根圆尺寸都预留了足够的安全间隙，和周边的壳体、换挡拨叉机构不会产生运动干涉，整个传动单元的外轮廓尺寸适配常规小型工作台的安装空间，不需要额外改造安装基面就能直接集成到现有设备中。

　　实际装配时，齿轮端面和安装轴的轴肩要贴合紧密，轴向窜动量控制在0.1mm以内，避免换挡时齿轮脱出啮合位置。齿面的润滑可以采用脂润滑方式，不需要设计复杂的油路结构，适合低速、中载的传动工况，日常维护只需要定期补充润滑脂即可。换挡的拨叉行程经过精确计算，挂挡时齿轮的啮合长度达到全齿宽的90%以上，不会出现半啮合、掉挡的问题，退挡时拨叉能顺利带动齿轮脱离啮合，没有卡滞阻力。

　　这类结构在教学演示场景中也有很高的实用价值，能直观展示齿轮啮合传动的原理、换挡过程中齿轮的运动状态，配合仿真分析结果还能展示齿面应力分布、传动扭矩变化的规律，帮助初学者理解机械传动的核心逻辑。在小型非标设备设计中，这套结构可以直接作为变速模块使用，只需要根据实际需要的传动比调整齿数、模数参数，就能适配不同的转速、扭矩输出需求，缩短非标设备的研发周期，减少重复建模、校核的工作量。

　　建模过程中对齿形的渐开线轮廓做了精确还原，每个齿的形位公差都符合机械设计标准，装配完成后可以直接做运动仿真，验证传动过程中的干涉情况、运动轨迹，也能导入有限元分析软件做齿面接触应力、轮齿弯曲强度的校核，不需要额外修复模型几何错误。齿轮的安装孔、定位基准面都做了公差标注，加工时可以直接参考模型尺寸编制加工工艺，不需要二次转换图纸，能有效降低加工出错的概率。
