在车辆传动系统的开发验证环节,排挡机构的齿轮啮合特性直接决定换挡平顺性与传动部件使用寿命,这套针对排挡齿轮组的仿真分析模型,完全围绕实际装车后的载荷工况搭建,可覆盖从低速大扭矩爬坡到高速巡航的全工况载荷边界。模型搭建过程中,首先梳理了排挡机构的实际传动逻辑:排挡操作通过拨叉带动同步器完成不同齿数齿轮副的啮合切换,不同挡位下齿轮的接触应力分布存在明显差异,尤其是低挡位大扭矩传递时,齿面接触压力峰值容易出现在齿顶与齿根的过渡区域,若设计阶段未对该区域做修形处理,长期运行后会出现齿面点蚀、胶合等失效问题。从结构安装边界来看,这套排挡齿轮组适配横置前驱变速器的输入输出轴布置,齿轮安装轴的跨距、轴承支撑刚度均按照实际量产车型的参数设置,

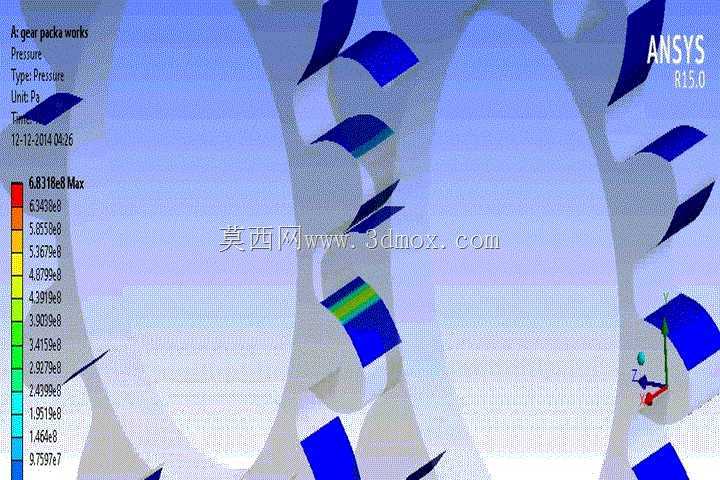

建模时充分考虑了轴系挠度对齿轮啮合接触斑的影响,避免仿真结果与实际装车状态出现过大偏差。模型中对齿轮的齿向修形、齿顶修缘参数均做了参数化设置,工程师可直接调整修形量参数,快速验证不同修形方案下的齿面压力分布变化,无需重新搭建几何模型。在功能特性层面,该模型可输出不同啮合位置的齿面接触压力云图、齿根弯曲应力分布、传动误差曲线,能直观反映齿轮啮合过程中的载荷波动情况,对于排挡过程中容易出现的打齿、换挡卡滞问题,可通过仿真结果定位载荷突变的具体位置,针对性优化齿轮齿形参数或拨叉行程。实际工程应用中,这类仿真模型通常用于变速器样机试制前的结构验证,相比传统的物理样机台架试验,仿真分析可在设计阶段快速迭代数十组参数方案,大幅缩短开发周期,
同时能捕捉到台架试验中难以测量的齿面瞬态压力变化。建模时对齿轮啮合区域做了网格加密处理,接触算法采用增广拉格朗日法,保证接触压力计算的收敛性与精度,边界条件设置完全模拟实际运行状态:输入轴施加对应发动机输出的扭矩载荷,输出轴加载整车行驶阻力换算的阻力矩,齿轮副之间设置摩擦接触对,摩擦系数按照实际润滑油品的工作特性取值。针对排挡过程中的动态啮合特性,模型还可扩展瞬态动力学分析,模拟换挡过程中齿轮转速同步阶段的冲击载荷,验证同步器与齿轮结合齿的强度是否满足设计要求。从外形尺寸来看,这套排挡齿轮组的中心距、齿宽、模数均按照主流紧凑型乘用车的变速器参数设置,安装接口与常规手动变速器的壳体定位尺寸匹配,
可直接移植到同平台的变速器开发项目中做适配调整。需要注意的是,模型中未包含变速器壳体、换挡操纵机构的外部结构,核心聚焦齿轮啮合副的力学特性分析,工程师在使用时可根据具体项目的壳体刚度、操纵机构载荷特性补充对应的边界条件,进一步提升仿真结果的准确性。对于从事传动系统设计的工程师而言,这套模型可作为齿轮接触应力分析的基础模板,针对不同齿数比、不同模数的排挡齿轮组,只需替换几何参数、调整材料属性与载荷边界即可快速完成仿真设置,无需从零开始搭建接触对与网格划分流程,能有效提升日常设计验证的工作效率。在实际生产验证环节,仿真得到的齿面接触斑位置可与台架试验后的齿轮齿面着色印痕做对标,通过修正仿真模型中的支撑刚度、摩擦系数等参数,可逐步形成符合企业自身设计标准的仿真规范,为后续的排挡齿轮系列化开发提供可靠的分析依据。
