行星齿轮传动结构有限元分析模型

　　这套行星齿轮结构的三维模型，完整还原了NGW型行星轮系的核心传动逻辑，可直接用于传动系统的刚度校核、啮合特性仿真以及装配干涉验证工作。在实际工程场景中，这类行星轮系常被集成在风电增速箱、工程机械行走减速机、工业伺服减速单元以及新能源汽车电驱减速器内部，凭借同轴输入输出的布局优势、多行星轮均载分流的传动特性，能在极小的安装空间内实现大传动比动力传递，同时相较定轴轮系拥有更高的承载效率与运行稳定性。从结构设计逻辑来看，模型严格遵循行星轮系的配齿约束条件，内齿圈、太阳轮与三个均匀布置的行星轮的齿形参数完全匹配，确保啮合过程中齿面接触迹线连续无卡滞，行星轮通过内嵌轴承与行星架连接，可在绕自身轴线自转的同时跟随行星架绕太阳轮公转，

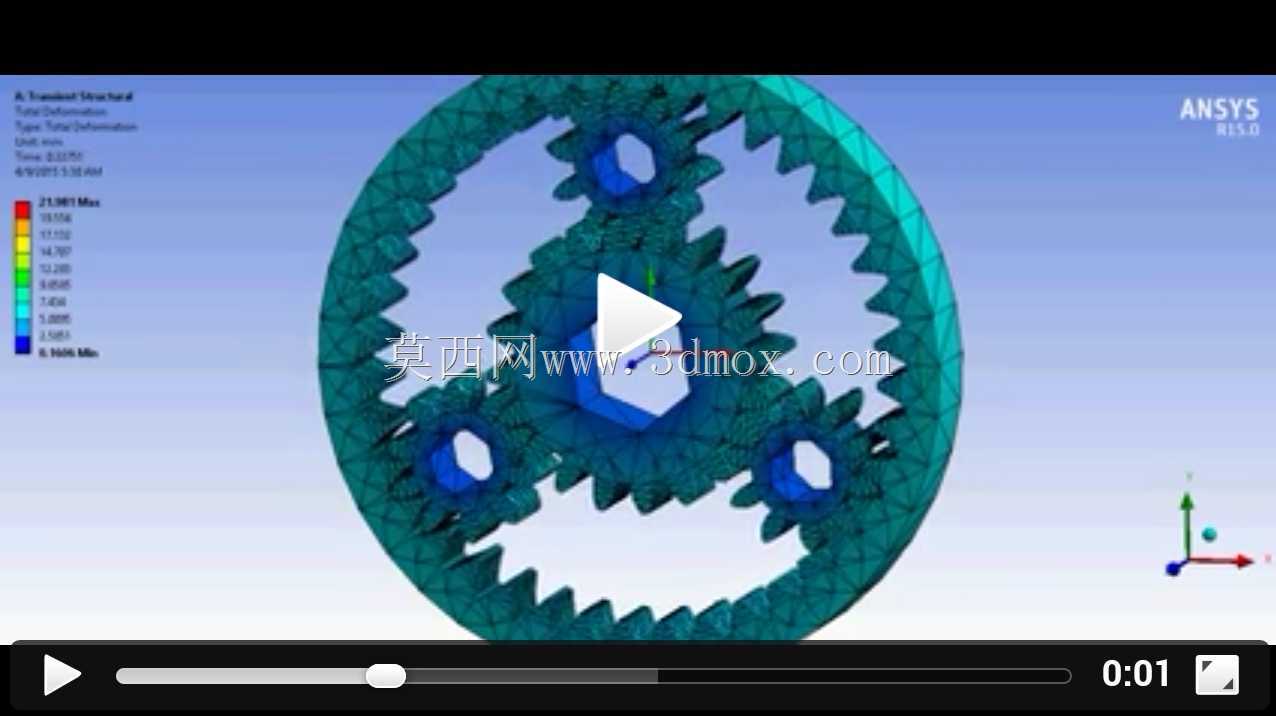

　　实现动力的分流与汇流。模型中保留了行星轮的安装孔位特征，可直接匹配标准滚针轴承的安装尺寸，内齿圈的外圆与端面预留了壳体定位止口的设计边界，太阳轮的输入轴端设置了标准花键连接结构，行星架的输出端也预留了与负载端连接的法兰安装面，所有配合面的尺寸公差带均按照通用机械传动的配合要求做了对应约束，能直接导入装配环境完成整机的布局校验。在做有限元分析时，这套模型的网格划分逻辑贴合轮齿啮合的应力集中特性，对齿面接触区域、齿根过渡圆角位置做了网格加密处理，可准确模拟额定负载下齿面接触应力、齿根弯曲应力的分布规律，验证轮系在冲击负载、交变负载下的变形量是否在许用范围内，避免实际运行中出现断齿、齿面点蚀、胶合等失效问题。实际选型应用中，

　　这类行星轮系的安装边界需要重点关注径向尺寸与轴向窜量，内齿圈与壳体的配合通常采用H7/js6的过渡配合，既保证定位精度又方便装配拆卸，行星轮与行星架销轴的配合需要预留足够的轴承游隙，避免温升后出现卡滞，太阳轮的浮动设计能有效补偿加工与装配误差带来的载荷不均问题，模型中太阳轮的轴向未做完全定位，就是为了适配这种均载设计需求。从传动特性来看，三个行星轮呈120度均匀布置，运转过程中离心力可相互平衡，径向载荷相互抵消，所以输入轴与输出轴的支撑轴承受力更小，能有效延长轴承的使用寿命，同时多齿啮合的特性让单位体积内的承载能力远高于普通定轴轮系，相同额定功率下，行星减速单元的体积仅为定轴齿轮减速器的一半左右，重量也能降低40%以上，

　　非常适合对安装空间、设备重量有严格限制的应用场景。模型中所有轮齿的齿向修形、齿顶修缘参数都做了对应还原，可有效降低啮合过程中的冲击与噪声，减少传动误差，提升运行平稳性，在做运动仿真时，可直接添加对应的旋转副、接触约束，模拟不同输入转速、不同负载扭矩下的传动效率、温升特性以及背隙变化，为后续的结构优化、参数调整提供准确的数据支撑。
