长方体结构瞬态变形仿真分析模型

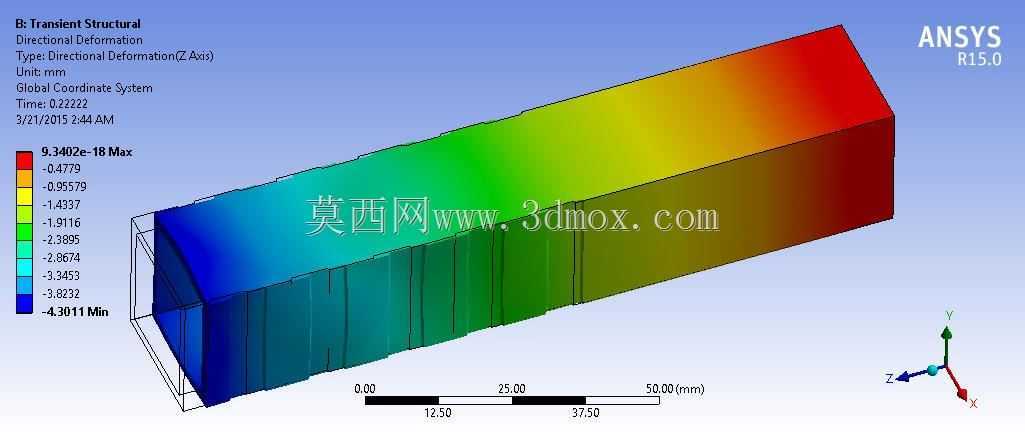

　　该模型针对长方体类基础结构构件开展瞬态动力学方向的变形特性分析，这类长方体构件在工业场景中常作为设备基座、承载垫块、工装支撑块使用，广泛分布在机床装夹工位、自动化线体支撑段、重型设备承重垫层等位置，其受力后的形变特性直接决定了上层搭载设备的运行精度与整体结构的稳定性。从仿真结果的云图分布可以看到，构件沿Z轴方向的定向变形呈现连续的梯度变化，形变量从一端的极小负值逐步过渡到另一端的极大正值，整体变形趋势符合悬臂类约束下的受载形变规律，这类约束状态在实际工程中十分常见，比如单端固定的承载梁、一端锁付在安装面上的支撑垫块，在承受周期性动载荷或者瞬时冲击载荷时，就会出现这类沿长度方向的渐变变形。在设计这类长方体承载构件时，

　　首先要明确安装边界的约束形式，本次仿真对应的约束状态为构件单端面完全固定，其余面处于自由状态，这就要求在实际安装环节，固定端的锁付力矩必须达到设计要求，避免因锁付不足导致实际约束刚度低于仿真设定值，最终出现实际形变量超出仿真计算范围的问题。从尺寸边界来看，构件沿长度方向的总尺寸为50mm，属于小型精密承载垫块范畴，这类尺寸的构件常被用在精密检测设备、小型自动化装配工位的高度调整环节，其形变控制精度直接影响到装配对位精度、检测数据的准确性。仿真过程中提取的是瞬态加载过程中特定时刻的定向变形数据，这类瞬态分析区别于静态受力分析，能够反映构件在动态载荷作用下的实时形变状态，比如设备启停瞬间的冲击、生产线传输过程中的周期性振动、

　　工装夹紧过程中的瞬时作用力，这些动态载荷下的形变特性是静态分析无法准确捕捉的。从云图的色标分布可以看出，构件的最大形变量与最小形变量差值处于微米级区间，说明在该约束与载荷条件下，构件整体刚度表现良好，能够满足常规精密承载场景的使用要求。在实际工程应用中，这类仿真结果可以直接指导构件的材料选型与结构优化，如果仿真得到的最大形变量超出使用场景的精度允许范围，可以通过调整构件的壁厚、增加内部加强筋结构、更换弹性模量更高的材料等方式来提升整体刚度，而不需要反复制作实物样机开展测试，能够大幅缩短结构设计的迭代周期，降低前期研发的物料与时间成本。针对这类小型长方体承载构件，在建模与仿真过程中需要重点关注网格划分的精度，

　　尤其是固定端位置与载荷作用位置的网格需要做细化处理，避免因网格过于粗糙导致仿真计算结果出现偏差，同时要准确设定全局坐标系的方向，确保变形量的提取方向与实际受力方向保持一致，否则得到的形变数据无法直接指导实际结构设计。另外，在实际安装使用时，还要关注构件安装面的平面度，如果安装面存在平面度误差，会导致构件在锁付后产生附加的装配内应力，这部分内应力会与工作载荷产生的应力叠加，最终使得实际形变量与仿真结果出现偏差，因此在安装前需要对安装基准面做平面度检测，确保装配精度符合设计要求。这类瞬态变形仿真模型的建立，能够为同类型小型承载构件的结构设计提供可靠的数据参考，帮助设计人员在方案阶段就准确掌握构件在动态载荷下的形变规律，提前规避因形变过大导致的设备精度不足、结构共振、疲劳损坏等工程问题。
