90度功率传动用锥面齿圈结构设计

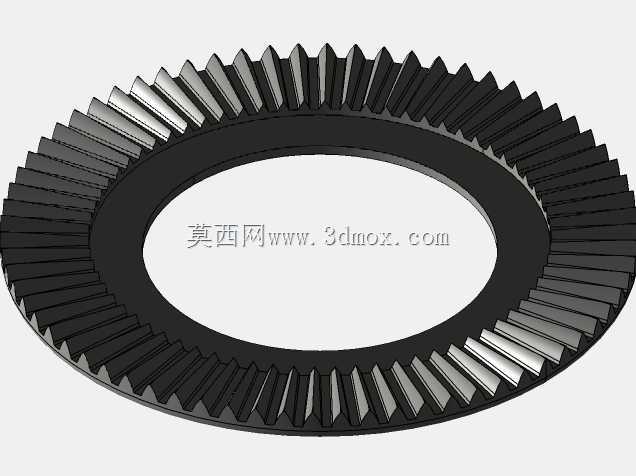

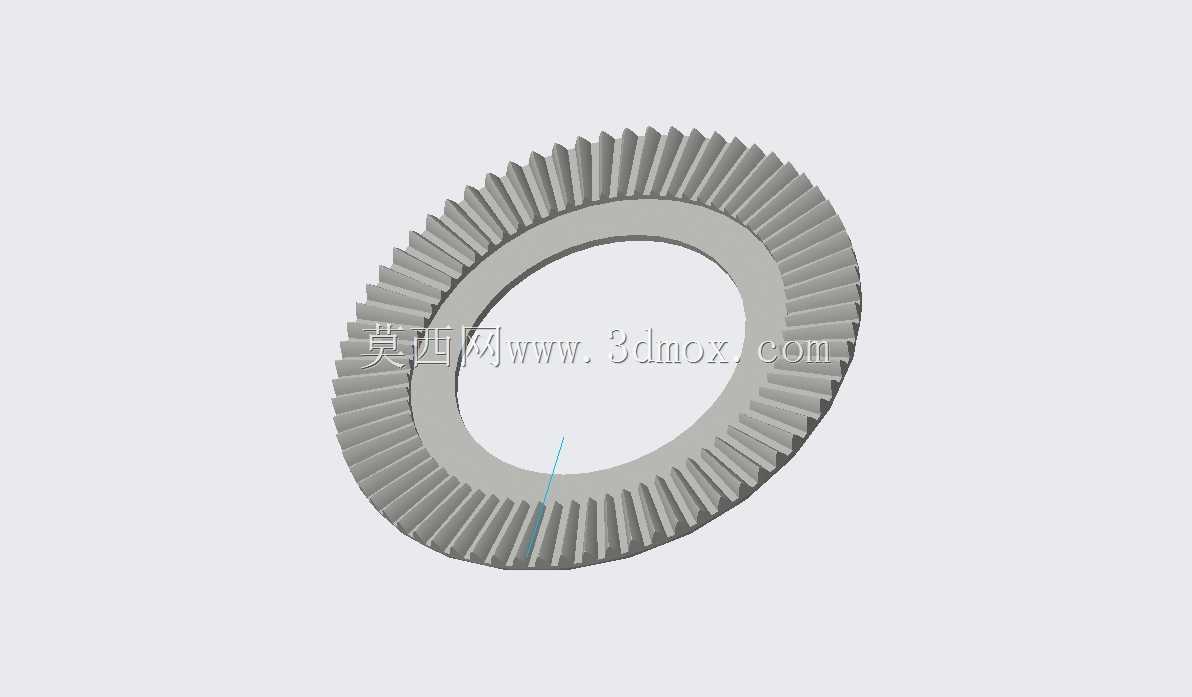

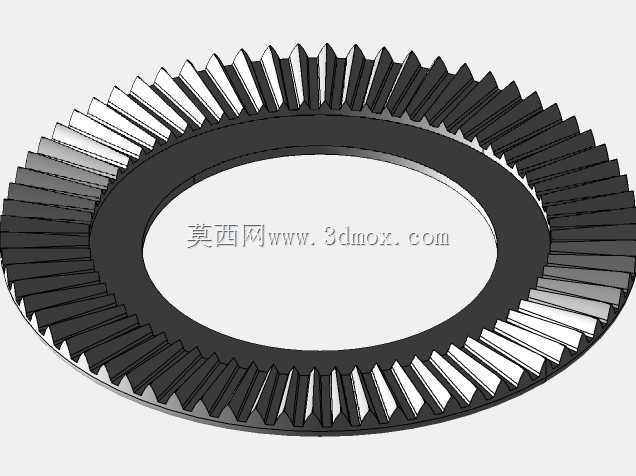

　　在需要实现相交轴动力传递的传动场景中，这类带锥面齿形的环形齿圈是核心啮合部件，最常见的应用场景是差速器总成、直角传动箱、角向进给机构这类需要将动力输入方向扭转90度输出的设备单元，和常规直齿圆柱齿圈不同，这类齿圈的齿形沿锥面母线分布，啮合过程中齿面接触为渐进式线接触，相比直齿锥齿轮的冲击接触，运转时的啮合噪音更低，承载能力也更适配中低速大扭矩的传动工况。从实际选型匹配的角度看，这类齿圈的安装基准是内环的定位止口，设计时首先要确定的是分锥角参数，因为要实现90度的功率转向，配对的主动锥齿轮分锥角和齿圈自身的分锥角之和必须为90度，齿圈的背锥面需要和安装座的定位端面完全贴合，安装孔的节圆直径要和配对壳体的安装孔位完全对齐，

　　否则装配后会出现齿侧间隙不均、啮合偏载的问题，轻则加剧齿面磨损，重则出现断齿故障。齿形设计阶段需要重点考量齿宽系数，锥齿的齿宽不能超过锥距的三分之一，过宽的齿形会导致小端齿槽过窄，加工时刀具容易出现干涉，同时小端齿面的滑动率过高，运转时发热量大，润滑脂很难留存，实际使用寿命会大幅缩短；齿宽过窄则会导致单齿承载面积不足，额定传动扭矩达不到设计要求，容易出现过载崩齿的问题。这类齿圈的齿向是沿锥面径向分布的，和端面齿盘的定位齿不同，它的齿形有固定的压力角参数，常规工况下选用20度压力角即可，若是重载冲击工况，可以适当加大齿根圆角半径，降低齿根的应力集中系数，提升齿根的弯曲疲劳强度。从安装边界来看，齿圈的轴向定位完全依靠背锥端面的压紧力，

　　所以设计时背锥端面的平面度公差要控制在0.02mm以内，端面和内孔定位止口的垂直度公差不能低于7级精度，否则装配后齿圈的径向跳动量超差，会导致啮合过程中齿侧间隙忽大忽小，传动平稳性下降，还会产生周期性的冲击噪音。在实际设备应用中，这类齿圈常和行星锥齿轮配合使用，比如手动工具的角向冲击头、小型农机的直角传动箱、轻工设备的转角输送驱动单元，都能看到这类结构的身影，它不需要额外的转角换向机构，仅通过一对锥齿轮副就能实现90度的动力转向，能大幅缩减传动单元的整体体积，让设备的结构布局更紧凑。建模过程中需要先绘制分锥面的基准曲面，再以背锥面的展开平面为基准绘制齿形轮廓，通过沿锥面母线的扫描切除生成单个齿形，再通过圆周阵列完成全部轮齿的构建，

　　建模时要注意齿根过渡曲面的顺滑性，不能出现锐角棱边，否则后续做有限元强度分析时，锐角位置会出现应力奇异点，导致分析结果失真，无法准确评估齿圈的实际承载能力。另外这类齿圈的润滑方式多采用脂润滑，所以设计时不需要在齿圈上开设油道油孔，只需要在配对的壳体上预留润滑脂注入口即可，装配时要保证齿面的接触斑点位于齿面中部，接触斑点沿齿高方向的占比不低于40%，沿齿长方向的占比不低于60%，才能保证啮合状态良好，达到设计的额定使用寿命。日常运维中如果发现齿面出现偏磨，首先要检查安装定位面是否有异物垫入、安装螺栓是否出现松动，不要直接更换齿圈，很多时候啮合异常都是装配精度不足导致的，重新调整安装间隙、清理定位面后就能恢复正常的传动状态。
