二维构件谐响应分析仿真数据模型

项目分类:通用机械零部件 发布时间:2021-11-27 ID:418583

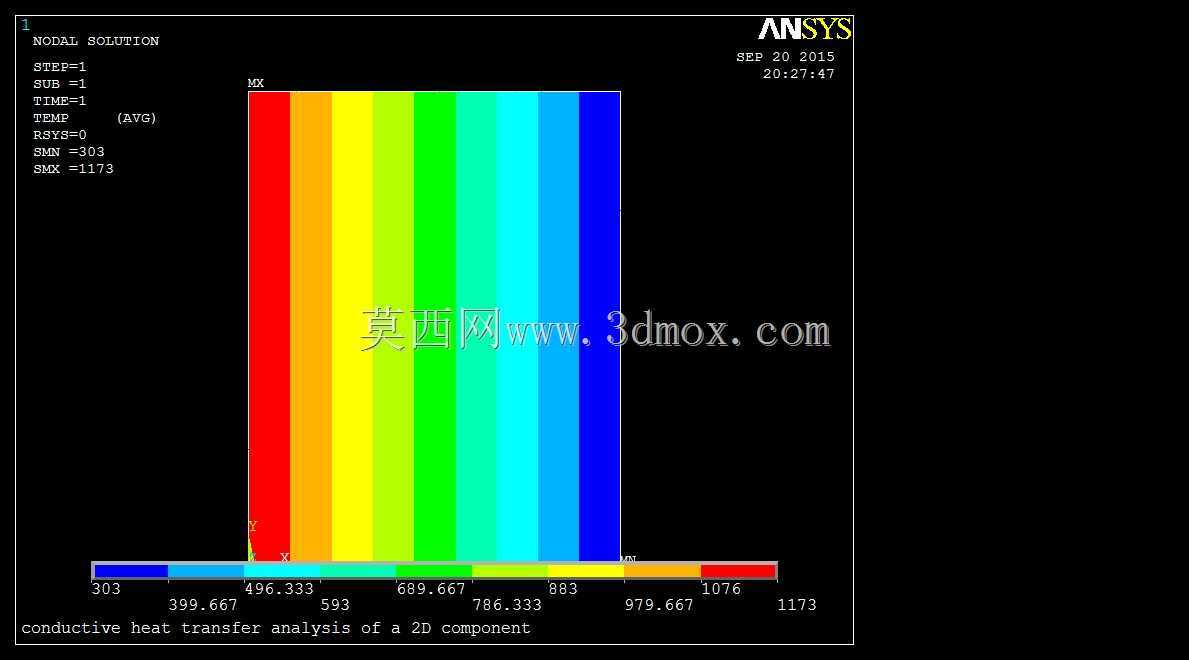

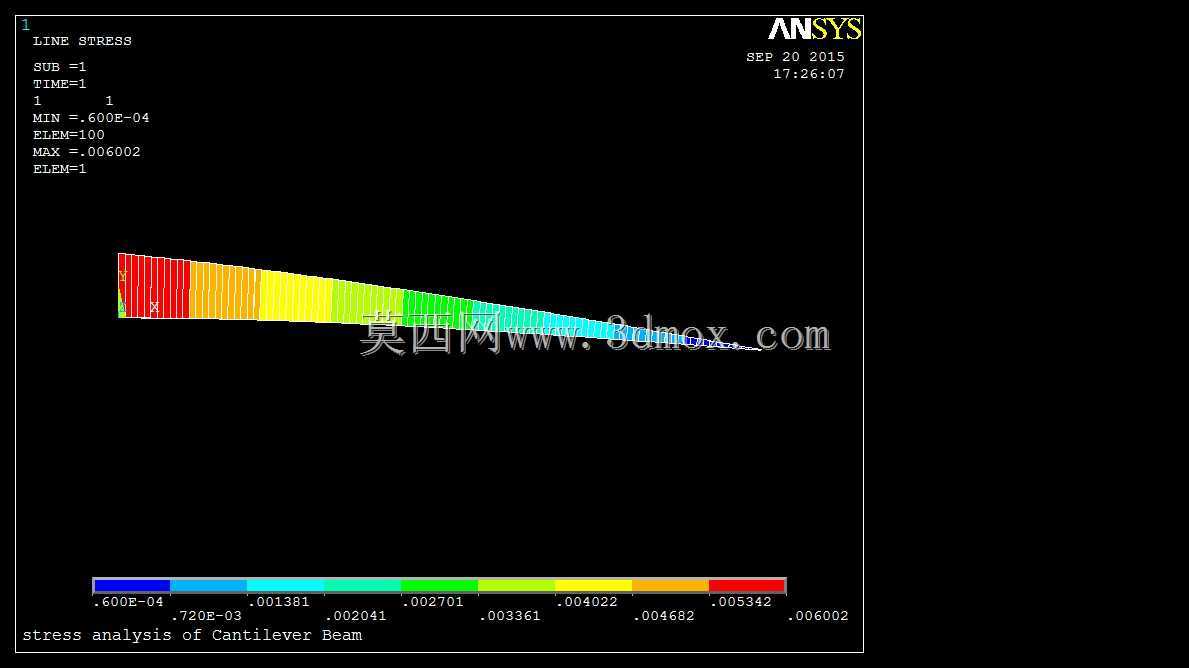

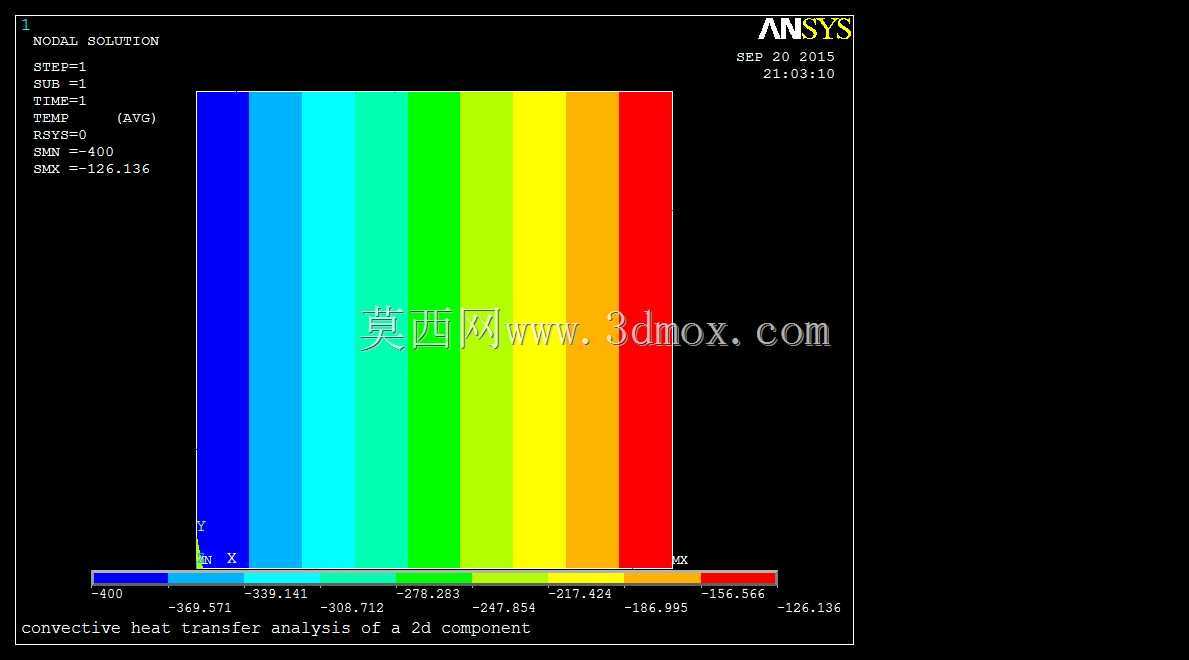

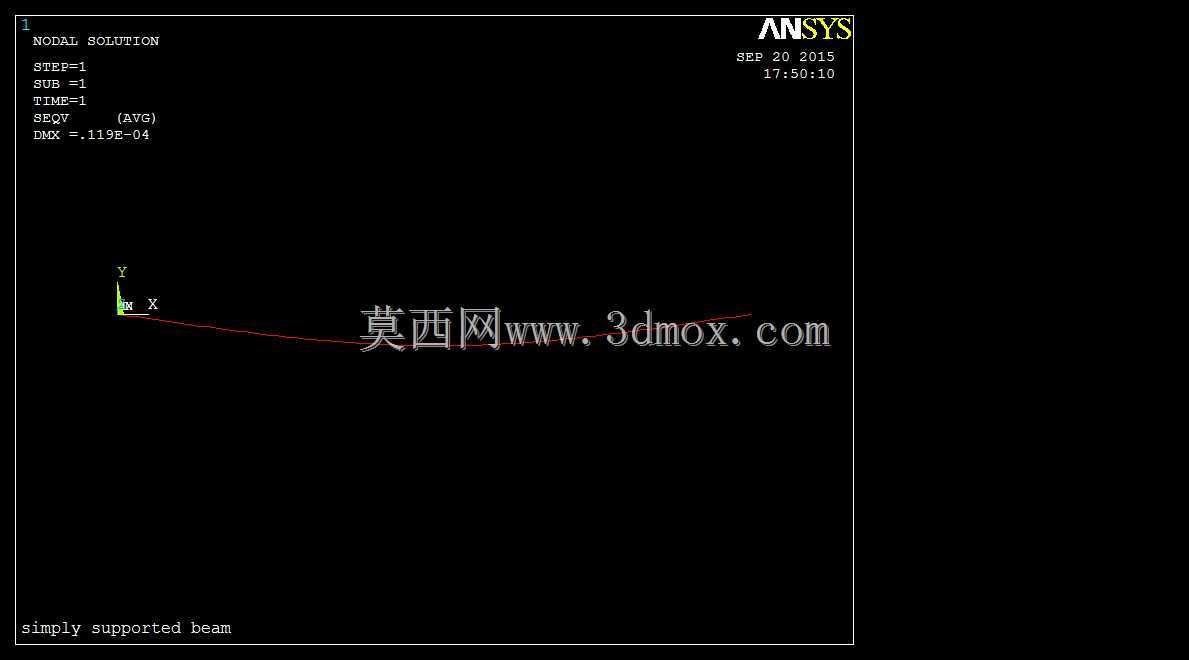

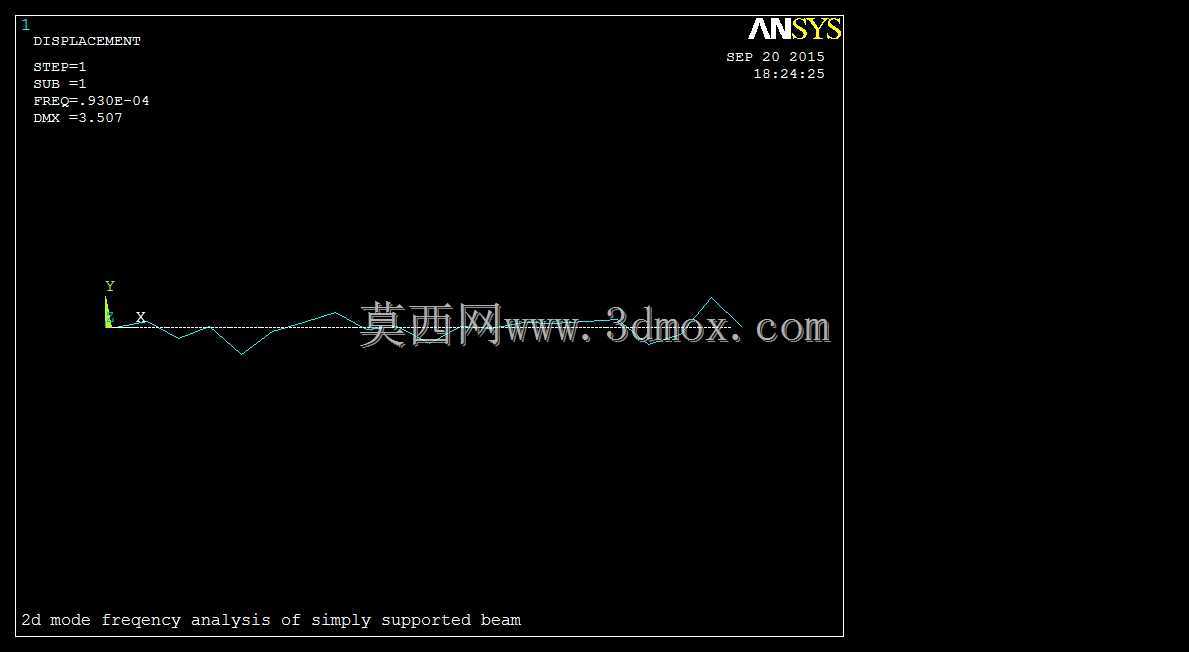

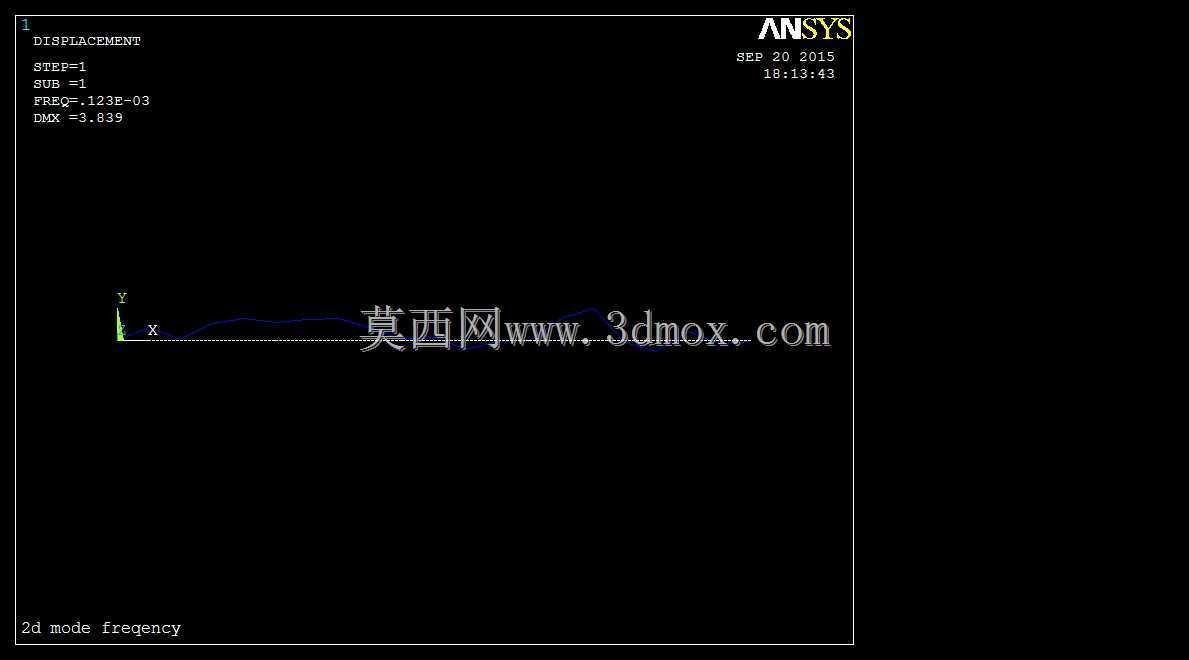

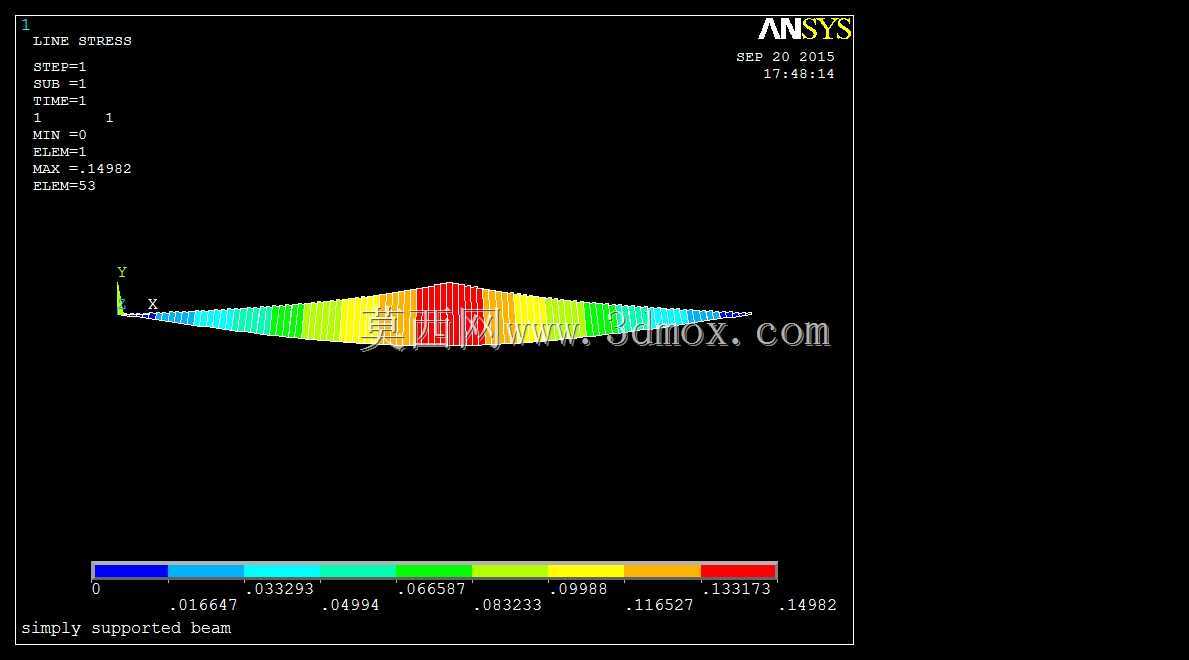

  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型
  • 二维构件谐响应分析仿真数据模型

  在结构动力学验证环节,谐响应分析是预判构件在周期性载荷下稳态响应的核心手段,这套仿真模型围绕二维平面构件的频域振动特性搭建,可直接用于实验室阶段的结构振动特性验证场景,覆盖教学演示、基础构件动力学特性摸底等实际用途。从实际工程落地的角度看,这类二维谐响应仿真模型的核心作用,是在实物样机加工前,快速定位构件在不同频率简谐载荷作用下的振幅峰值位置,提前识别共振风险区间,避免后续实物测试阶段出现因共振导致的结构疲劳、连接松动甚至构件断裂问题。模型搭建过程中,首先完成了二维构件的几何边界简化,剔除了对整体振动特性影响极小的微小倒角、局部工艺凸台等细节,在保证仿真精度的前提下压缩了网格划分的单元数量,平衡了计算效率与结果可信度。

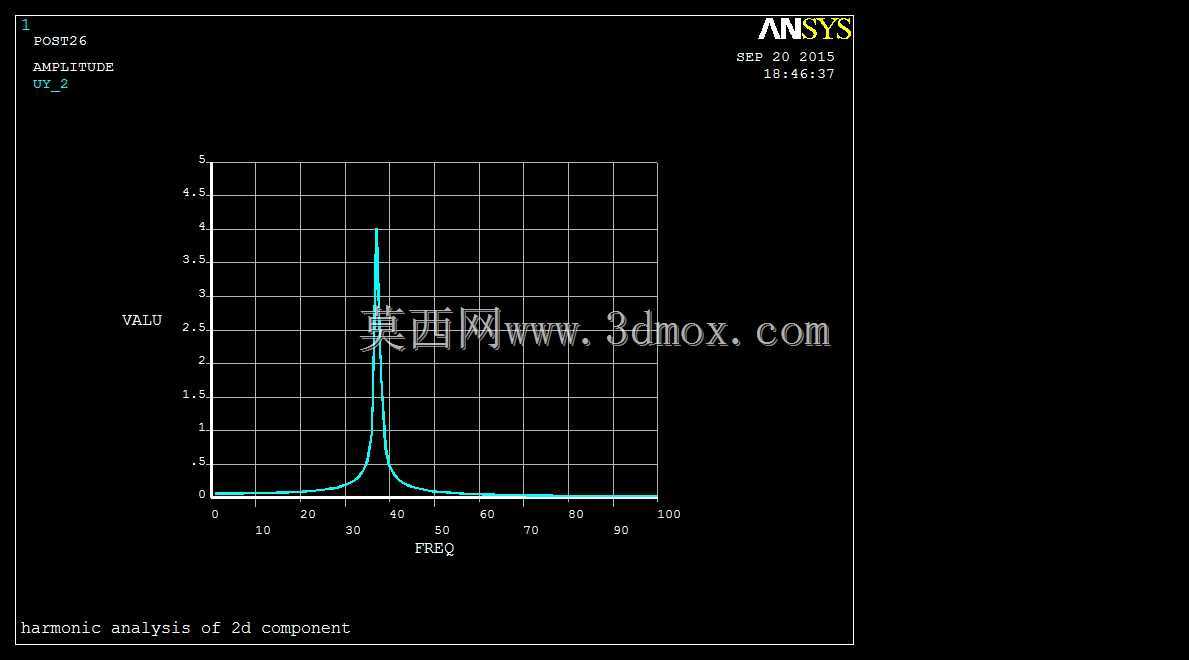

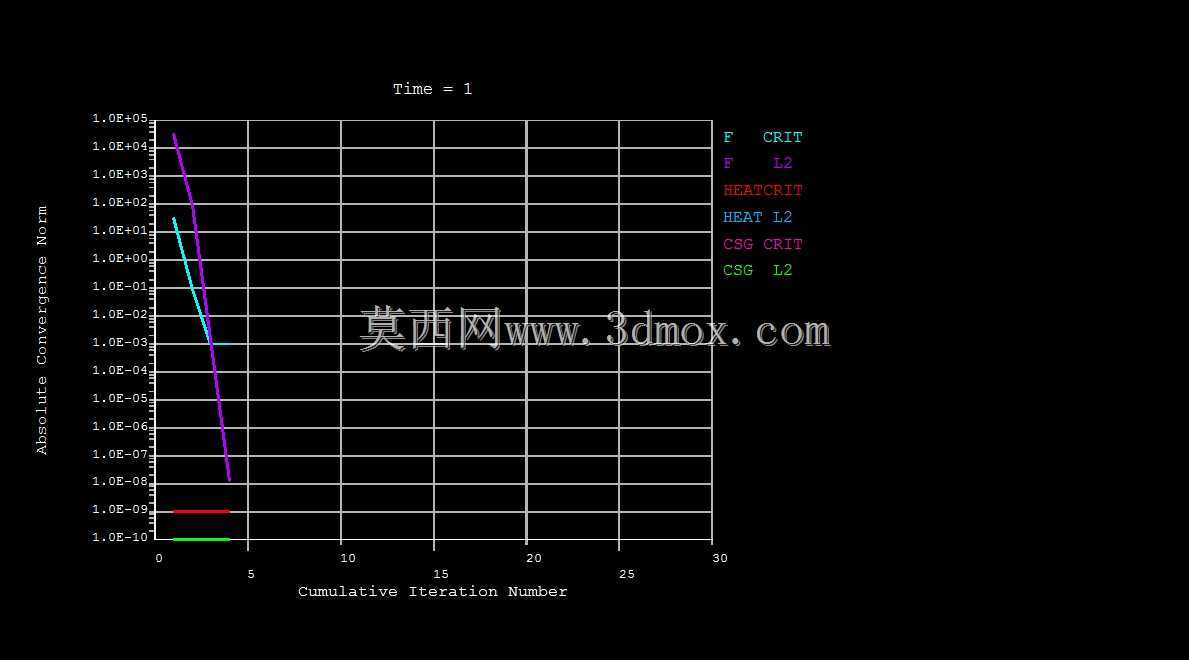

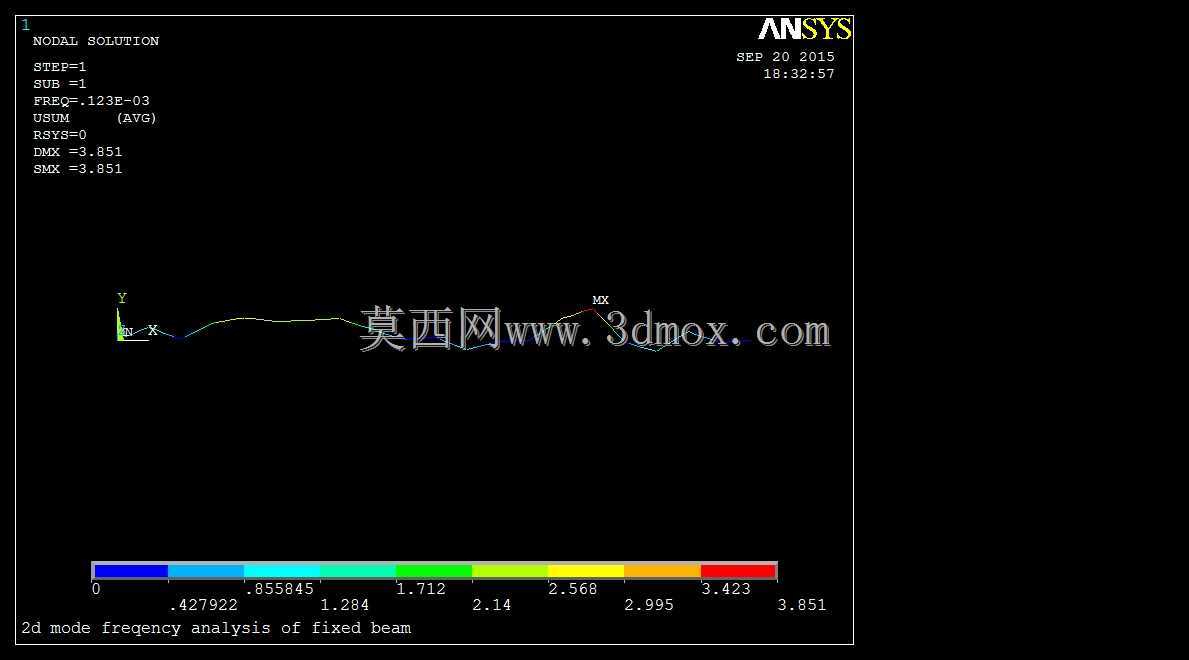

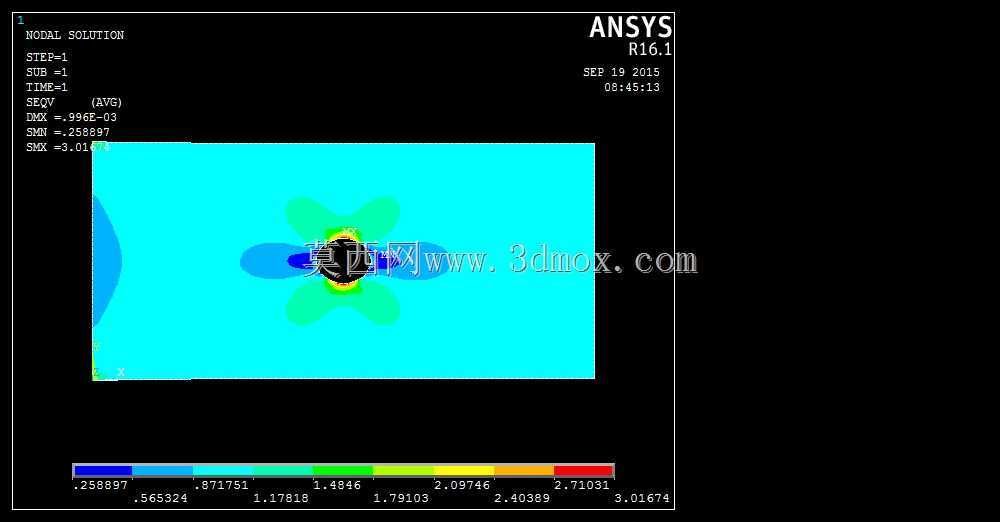

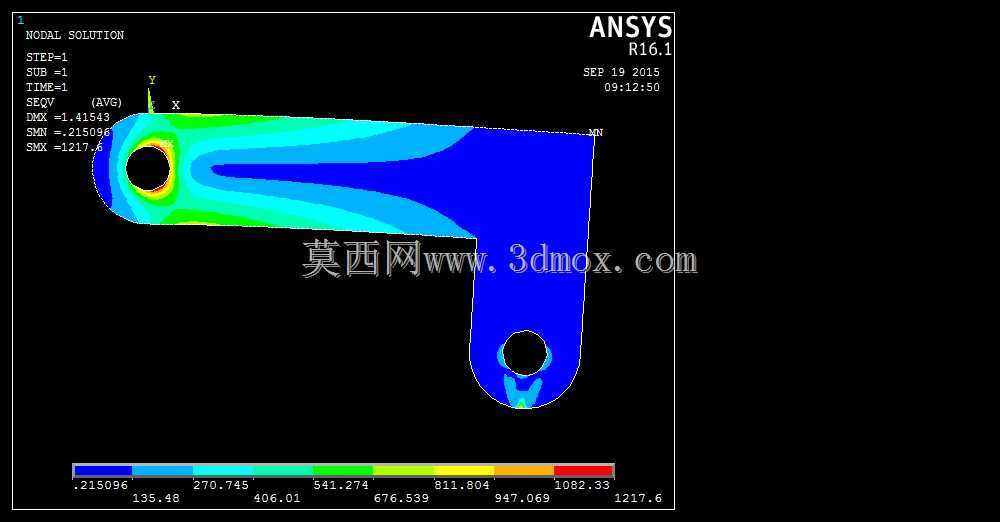

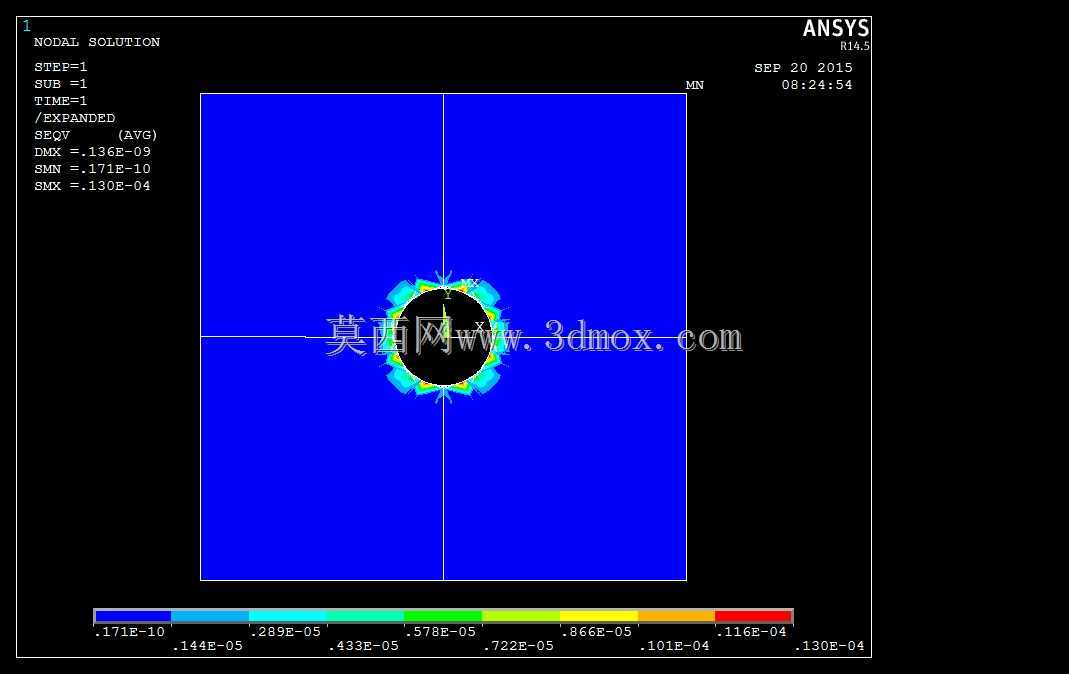

  网格划分采用映射网格为主、自由网格过渡的方式,在构件应力集中的连接区域做了局部网格加密,确保频域计算过程中振幅、应力数据的收敛性。载荷与边界条件的设置完全贴合实验室测试的实际装夹状态,约束位置对应实际试验台的装夹点位,载荷施加方向与幅值参考常规实验室振动测试的激励参数,扫频范围覆盖0到100Hz的常规工程激励区间,完全匹配多数中小型机械构件的工作频率覆盖范围。从输出的振幅-频率曲线可以看到,构件在35Hz左右存在明显的振幅峰值,这个区间就是该构件的共振敏感区,在实际结构设计中,要么通过调整构件的壁厚、加强筋布局改变自身固有频率,错开外部激励的频率区间,要么在对应位置加装阻尼结构,抑制共振峰值的振幅,降低振动带来的结构损伤。

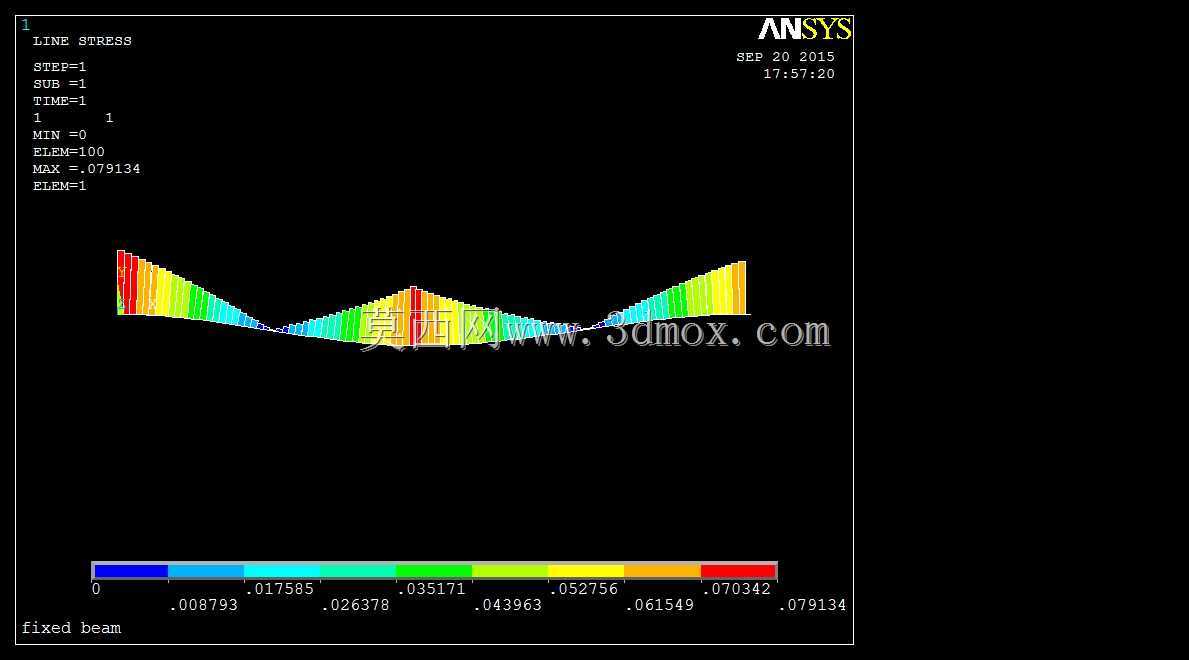

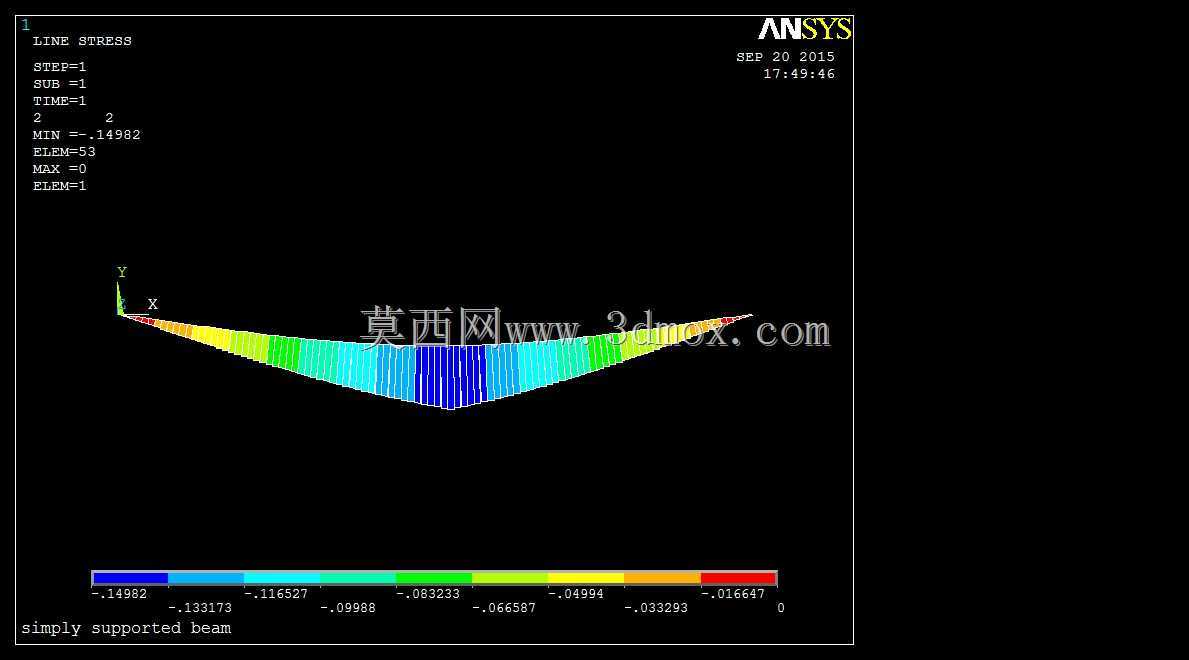

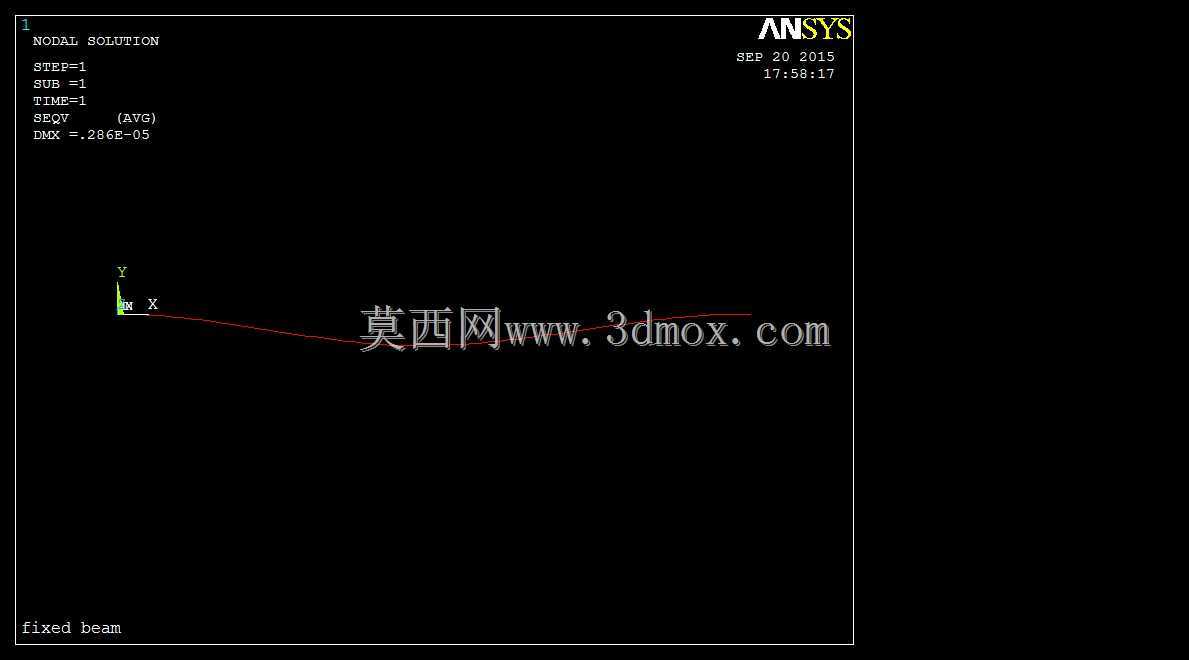

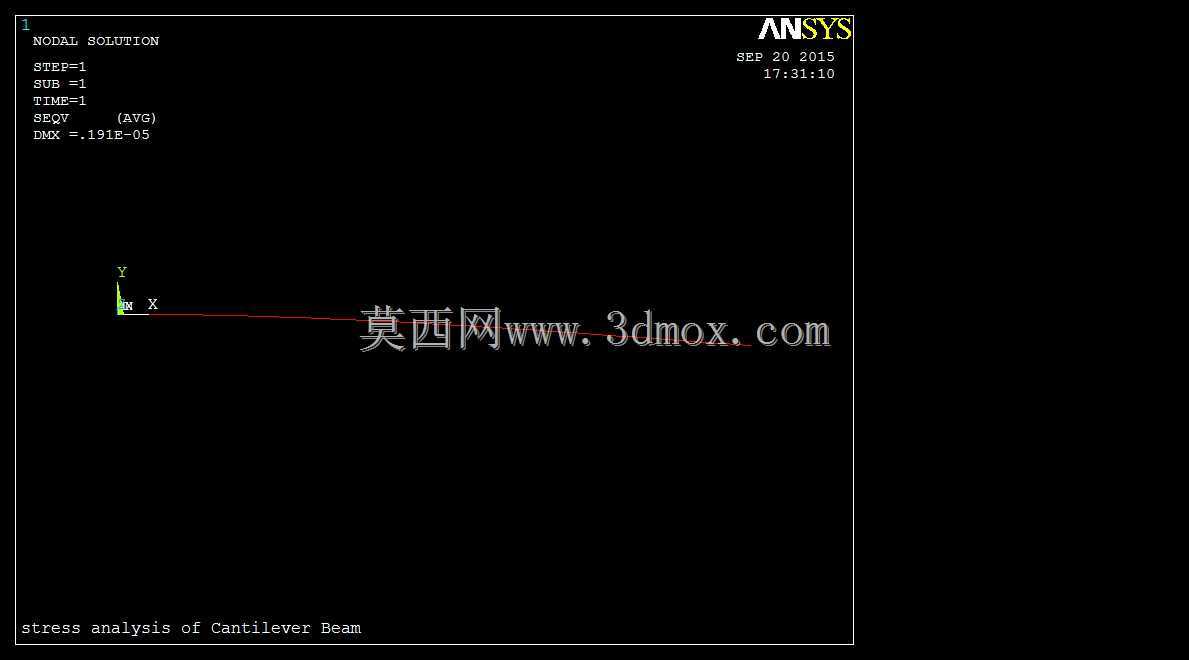

  模型的尺寸边界完全参照实验室常用标准试样的尺寸比例设置,二维平面的轮廓尺寸适配常规有限元仿真的计算域要求,安装约束点位的位置与通用振动试验台的装夹孔位匹配,仿真得到的结果可直接与实验室实物测试数据做对标,修正仿真模型的材料参数、阻尼系数设置,形成可复用的仿真分析模板。这类二维构件的谐响应分析模型,还可拓展用于不同材料替换后的振动特性对比,比如将普通钢材替换为铝合金、复合材料时,不需要重新搭建几何模型,仅需修改材料属性参数即可快速完成多方案的频域响应对比,大幅缩短前期方案验证的周期。在实际教学场景中,这套模型可作为有限元课程的实操案例,帮助学习者理解谐响应分析的基本流程,掌握扫频范围设置、边界条件加载、结果后处理的核心操作要点,

  理解共振现象产生的机理与工程规避方法。从结构设计的角度看,很多工程人员在做结构设计时往往只关注静强度指标,忽略了动态载荷下的振动响应,很多设备在实际运行中出现的焊缝开裂、紧固件松动、噪声过大等问题,本质都是没有在设计阶段做好谐响应分析,没有避开共振区间导致的。这套模型的分析逻辑,可直接迁移到各类支架类构件、板类安装件、小型传动构件的动力学验证中,只需要根据实际构件的几何形状调整模型轮廓,对应修改约束与载荷参数,就能快速得到目标构件的频域响应结果,为结构优化提供量化的数据支撑。模型后处理的曲线输出设置,直接提取了激励点位置的振幅随频率变化的数值,可直接导出用于生成试验报告,不需要额外做数据整理,适配实验室日常测试报告的输出要求。在做模型验证时,可通过调整阻尼比参数,模拟不同安装条件下的振动衰减特性,比如橡胶垫安装、刚性螺栓连接等不同装夹方式下的响应差异,让仿真结果更贴近实际使用场景。
