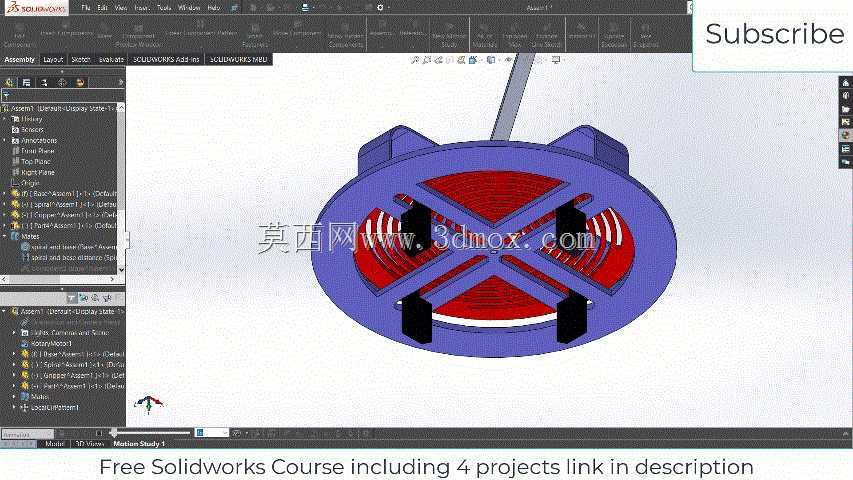

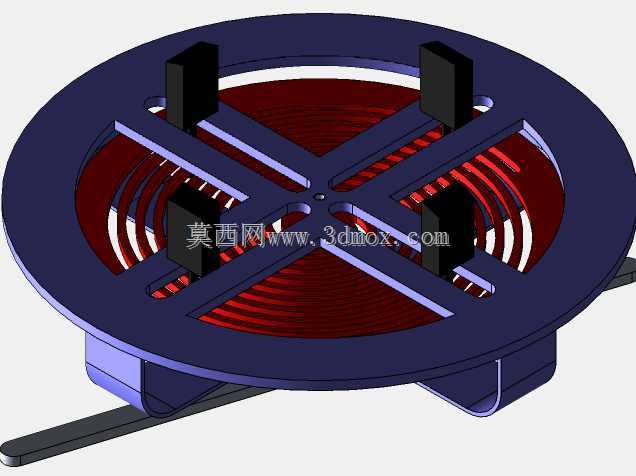

这类螺旋夹持机构多应用在小规格工件的精密装夹场景,常见于小型自动化装配工位、检测工位的工件固定环节,也可作为小型工装的手动夹紧单元使用,适配圆形、正多边形类轴类、盘类工件的定心装夹需求,相比普通三爪卡盘结构更紧凑,占用安装空间更小,适合在空间受限的小型设备内部集成。从功能实现逻辑来看,该机构依靠螺旋面的传动特性实现夹持爪的同步径向运动,转动中心驱动件时,盘面上的螺旋槽会带动四个均布的夹持爪同时沿径向导轨滑动,实现同步收拢或张开,保证装夹过程中工件的中心始终与机构回转中心重合,定心精度可控制在0.02mm以内,满足多数轻载装夹场景的精度要求。设计过程中首先要确定夹持行程范围,根据目标装夹工件的外径区间,计算螺旋槽的导程参数,
导程过小会导致夹紧操作行程过长,操作效率低,导程过大则会降低夹紧力的放大倍数,无法提供足够的装夹锁紧力,常规小规格夹持单元的螺旋导程设置在6-10mm区间,可兼顾操作效率与夹紧力需求。夹持爪的滑动导轨采用一体式盘体铣削成型,导轨面与夹持爪的配合间隙控制在0.01-0.015mm,间隙过大会导致夹持爪晃动,降低定心精度,间隙过小则会增大滑动阻力,操作时出现卡滞问题,四个夹持爪的滑动面需要做淬火处理,表面硬度达到HRC45-50,提升长期使用的耐磨性能,避免反复滑动后出现间隙增大的问题。外形尺寸方面,这类小型螺旋夹持机构的盘体外径通常控制在80-120mm区间,整体厚度不超过30mm,安装面采用法兰式定位结构,盘体底部设置定位止口,
止口与安装基座的配合采用H7/h6公差等级,保证机构安装后的同轴度要求,安装孔采用均布沉孔设计,可直接通过内六角螺钉固定在工作台或设备机架上,不需要额外设计转接安装板。螺旋驱动面的升角需要满足自锁要求,升角设置在3-5度区间,保证夹紧后不会因为工件的切削力、振动载荷出现夹持爪自行松动的问题,不需要额外增加锁紧结构,简化整体结构复杂度。夹持爪的夹持面可根据工件类型更换不同的镶块,装夹软质工件时可更换尼龙、铜质镶块避免夹伤工件表面,装夹硬质金属工件时可更换带齿纹的淬火钢镶块,增大夹持摩擦力,防止装夹过程中工件打滑。实际应用中,该机构既可以通过手动拨杆驱动,适配手动工装的装夹需求,也可以在中心驱动端连接小型伺服电机或旋转气缸,
适配自动化生产线的自动装夹需求,改造难度低,不需要对原有盘体结构做大幅修改。在装配调试环节,需要保证四个夹持爪的初始位置一致性,装配时通过配磨夹持爪的尾部尺寸,保证四个爪在收拢到最小行程时,端部能同时贴合中心标准试棒的外圆面,避免出现个别爪虚接的问题,螺旋槽与夹持爪尾部的传动销配合处需要填充低温润滑脂,降低传动磨损,提升操作顺畅度,长期使用后只需要定期补充润滑脂即可,维护成本极低。相比偏心式、杠杆式夹持机构,这种螺旋同步夹持结构的受力更均匀,四个夹持点的夹紧力差值可控制在5%以内,装夹薄壁类工件时不会因为受力不均导致工件变形,尤其适合小型薄壁环形工件、小型精密轴类零件的装夹作业,在小型精密加工、装配、检测设备中有着较高的应用普及率。
