带行走轮的连杆传动扶手支撑机构

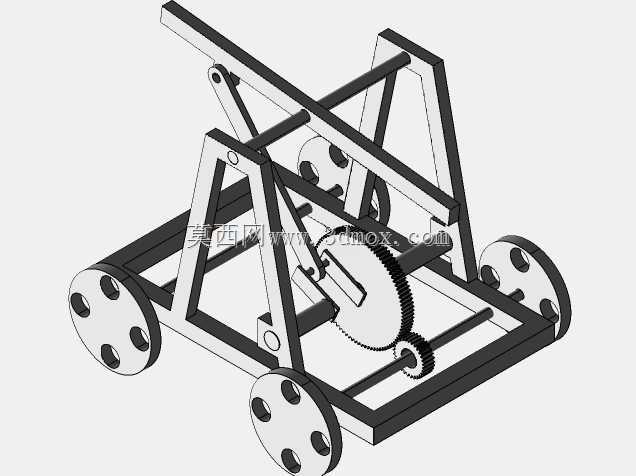

　　这款带行走轮的连杆传动扶手支撑机构，多应用在小型移动式作业辅助设备、轻便物料转运载具、实训教学演示台架这类需要频繁移位、同时需要稳定握持支撑的场景中，日常使用时，操作人员握持扶手部位即可推动整套设备完成场地转移，到位后依托框架结构的支撑特性保持整机稳定，不会出现侧翻、滑移的问题。从结构设计逻辑来看，整套机构采用框架式焊接/装配主体，蓝色型材构成的三角稳定框架作为核心承载基体，三角构型的选择是为了在尽量减少材料用量的前提下，提升侧向抗扭能力，毕竟扶手部位在人员施力时会产生多方向的侧向载荷，单纯的矩形框架很容易在长期交变载荷下出现连接部位松动，三角斜撑的加入可以把扶手处的受力直接传导到底部轮组安装梁上，避免应力集中在框架的直角连接位置。

　　底部配置的四个带安装孔的行走轮，轮体采用耐磨工程材质，轮面的开孔设计一方面是为了减轻轮体自重，降低滚动阻力，另一方面也可以在需要临时固定时，穿入销钉实现轮组锁止，不需要额外配置复杂的刹车结构，适配短距离频繁移位的使用需求，轮组的安装位置刻意超出框架主体的底部边界，形成更大的支撑跨距，就算扶手处施加较大的侧向推力，整机的重心投影也始终落在四个轮组构成的支撑面内部，从根源上规避侧翻风险。传动部分的设计藏在框架内部，齿轮与连杆的组合结构，是为了实现扶手施力时的辅助助力效果，当操作人员下压扶手时，连杆会带动齿轮组转动，把下压力转化为轮组的辅助驱动力，尤其在小坡度路面移位时，能大幅降低操作人员的施力强度，

　　齿轮的啮合间隙在建模时已经预留了合理的装配公差，不会出现卡滞或者传动空程过大的问题，连杆的铰接点都配置了自润滑衬套的安装位，长期使用也不会因为铰接部位磨损出现晃动。扶手部位的横向握持杆采用防滑耐磨的包覆设计预留位，长度刚好适配成年人双手握持的间距，握持高度符合人体工程学要求，操作人员自然站立时手臂弯曲角度在15到20度之间，长时间推行也不会产生明显的肌肉疲劳。从安装边界来看，整套机构的底部轮组安装孔位采用通用化间距设计，可以直接适配多数小型移动载具的底盘安装尺寸，不需要额外做转接件加工，框架上部的连接点位也预留了拓展安装面，可以根据实际使用需求加装工具置物台、小型操作面板、物料挂载钩这类附属配件，不需要对主体框架做二次打孔修改。

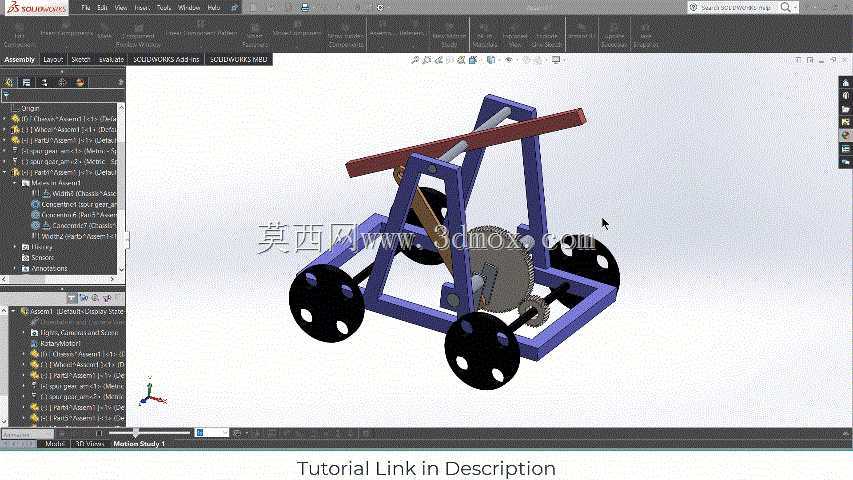

　　在实际建模过程中，所有铰接部位的运动行程都做了干涉检查，确保扶手在上下摆动的整个行程范围内，连杆和框架型材、轮组支架之间都不会出现碰撞，齿轮组的传动比也经过反复校核，保证助力效果和施力手感匹配，不会出现力反馈过于突兀的问题。这类机构相比固定式扶手结构，最大的优势在于兼顾了移动便利性和支撑稳定性，没有复杂的电控元件，纯机械结构的可靠性更高，在车间短途转运、教学设备移动、户外小型作业机具配套这类场景下，维护成本极低，就算在多尘、潮湿的使用环境中，也不会因为精密元件失效导致功能故障。框架的型材选型兼顾了刚性和自重，整体重量控制在单人即可轻松提举移位的范围内，就算遇到台阶、沟坎这类轮组无法通过的地形，操作人员也可以直接握持扶手把整机抬过障碍，不会因为结构过重导致操作困难。
