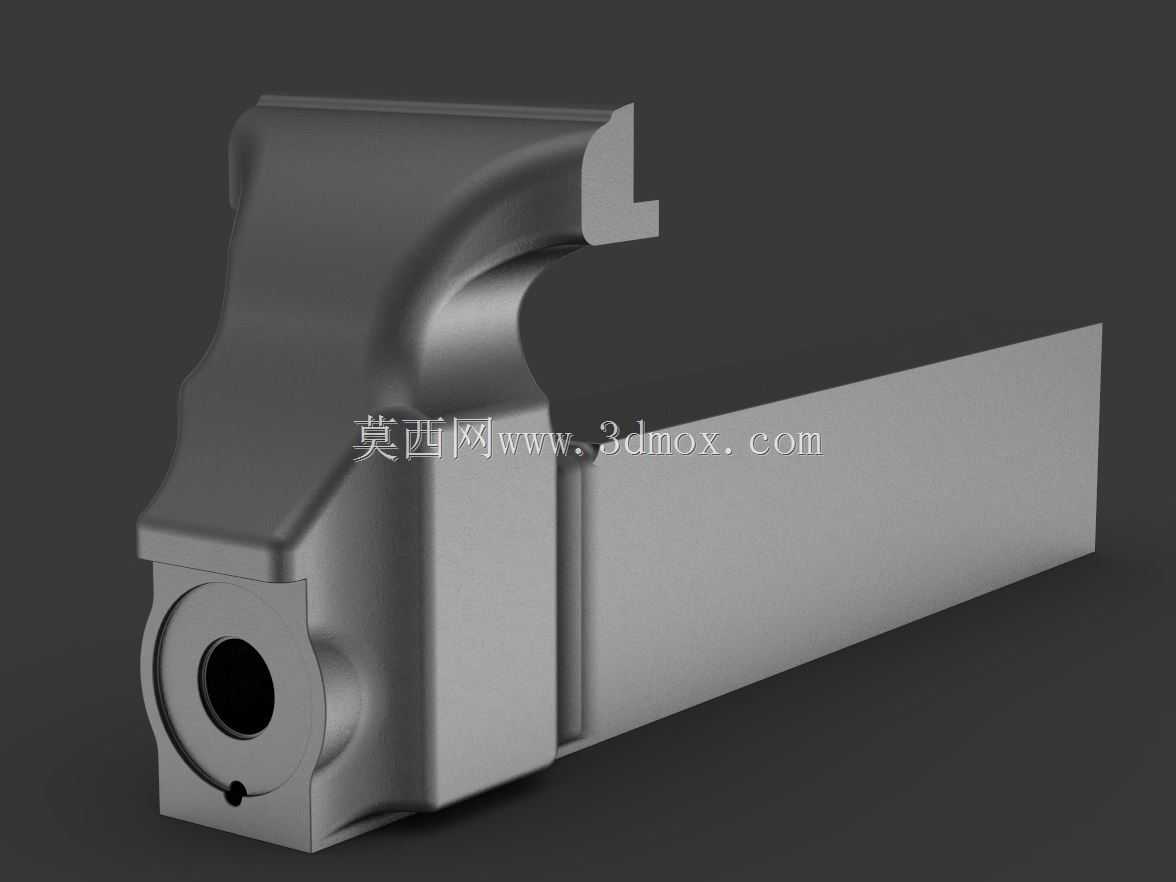

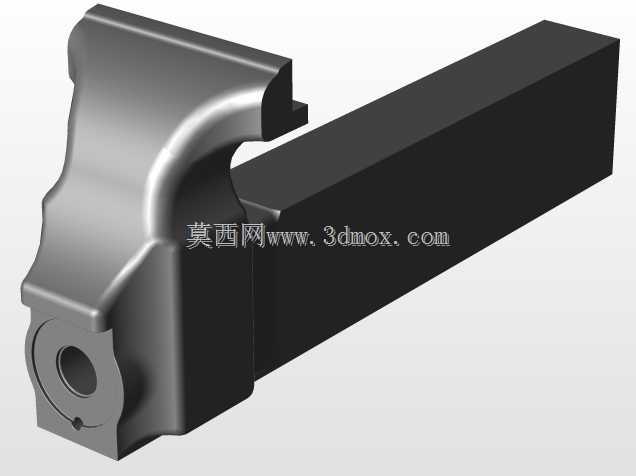

旋转台钳改造款前置夹持钳口结构

　　在常规机加工工位的装夹作业里，台钳作为工位级基础夹持工装，其钳口的适配性直接决定了异形工件、修配类零件的装夹效率与夹持稳定性，不少一线操作与工装设计人员都会根据实际加工需求对原厂钳口做适配性改造，这款改造后的旋转台钳前钳口，就是针对原有旋转台钳夹持行程、夹持接触面形态的不足做的定向优化结构。从实际应用场景来看，这类改造钳口主要适配维修工位、单件小批量修配加工场景，比如设备维修时对异形结构件、非规则断面零件的夹持，原有平口钳口接触面积不足、夹持力分布不均的问题很容易造成工件夹伤、装夹打滑，尤其是在做钻孔、修磨、小余量铣削作业时，打滑不仅会造成零件报废，还存在崩刀、工件飞出的安全隐患，改造后的钳口在夹持接触面做了轮廓适配，

　　能更好贴合带台阶、带弧面的工件外壁，分散夹持应力，避免薄壁类工件被夹变形。从功能特性上看，这款钳口保留了原有旋转台钳的安装接口，不需要对台钳本体做二次加工就能直接替换安装，钳口的工作段做了加高处理，相比原厂平钳口，垂直方向的夹持高度提升了近三分之一，针对立式放置的长条形工件，能提供更高的支撑点位，减少工件装夹后的悬臂晃动量；钳口端部的止挡结构做了异形切角，在夹持带台阶的轴类、块类零件时，台阶面可以直接贴合止挡端面，不需要额外加装挡块就能限制工件的轴向窜动，在做端面钻孔、端面修磨作业时能省去找正挡块的辅助时间。设计思路上，这款钳口没有采用复杂的快换、浮动结构，完全围绕一线修配场景的刚需做优化，整体采用一体式钢结构设计，

　　没有多余的拼接部件，避免长期受夹持力后出现连接松动的问题；钳身的回转安装孔完全匹配原有台钳的转轴尺寸，安装时只需要拆下原有钳口的固定销，将新钳口的安装孔对准转轴位插入，再锁紧固定螺丝就能完成装配，安装边界完全兼容原有台钳的开合行程，不会因为钳口尺寸改造造成台钳最大开口量缩小，也不会和台钳的固定钳身、旋转底座产生运动干涉。从外形尺寸与安装边界来看，钳口的水平长度和原有钳口保持一致，适配台钳的原有钳口安装槽宽度，不需要扩宽安装槽就能装配；钳口的厚度在原有基础上做了适度加厚，提升了钳口本身的刚性，在承受较大夹持力时不会出现钳口张口变形的问题，夹持面的粗糙度控制在合理区间，既不会因为过于光滑造成夹持摩擦力不足，

　　也不会因为过于粗糙在工件表面留下过深的夹痕；钳口底部的让位槽完全匹配台钳活动座的轮廓，开合过程中不会和活动座的加强筋产生刮擦，回转部位的间隙和原厂钳口保持一致，旋转锁紧时不会出现旷量。在实际使用中，这类改造钳口尤其适合设备维修、工装试制类的非批量加工场景，不需要更换整台台钳，只需要替换钳口就能拓展原有台钳的夹持适配范围，相比采购专用异形钳口，改造成本更低，适配性更贴合自身工位的常用工件类型，针对经常需要夹持异形件、修配件的工位，能有效减少装夹找正的辅助时间，提升小批量加工作业的效率，同时也能降低因为装夹不稳造成的加工废品率与安全风险。
