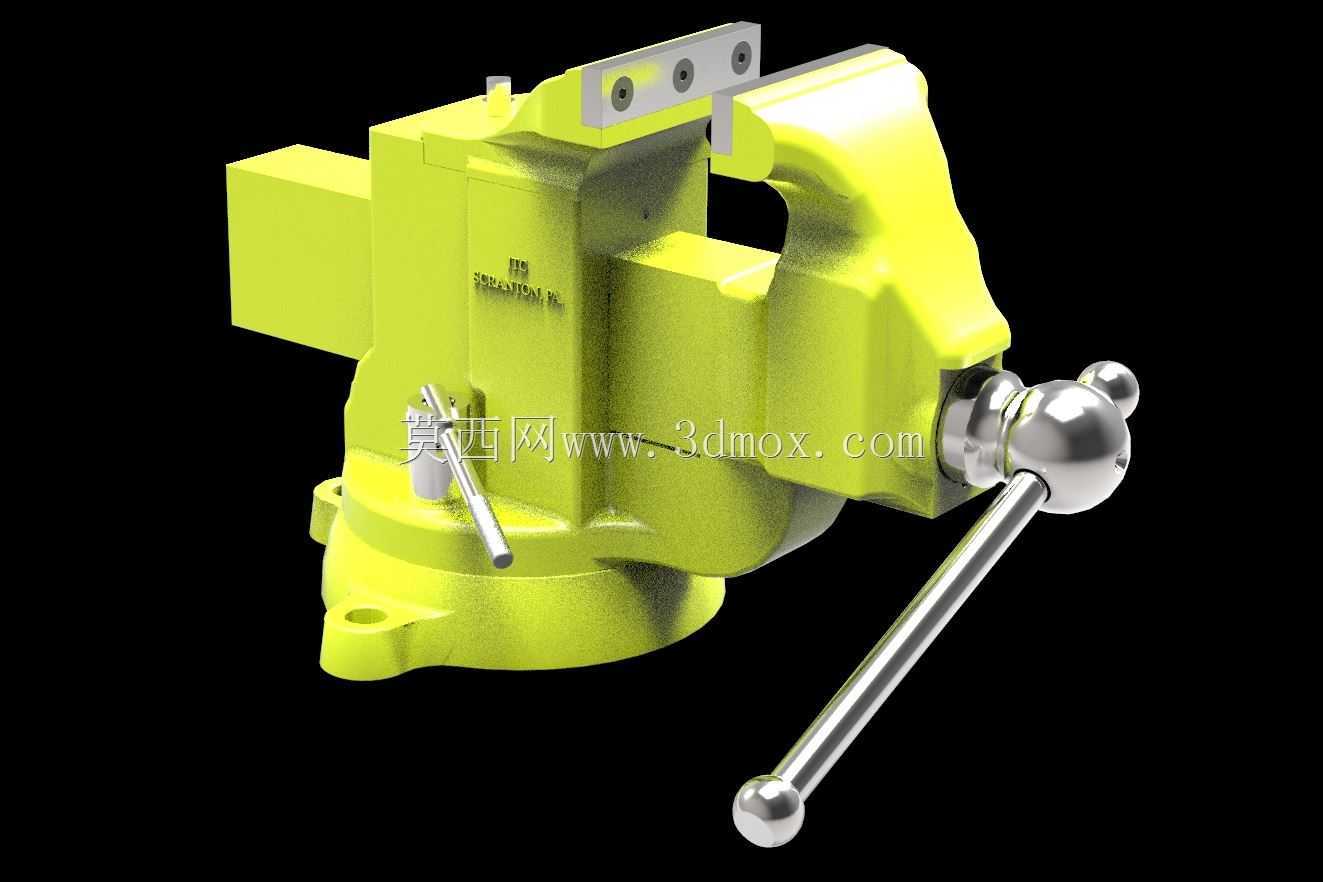

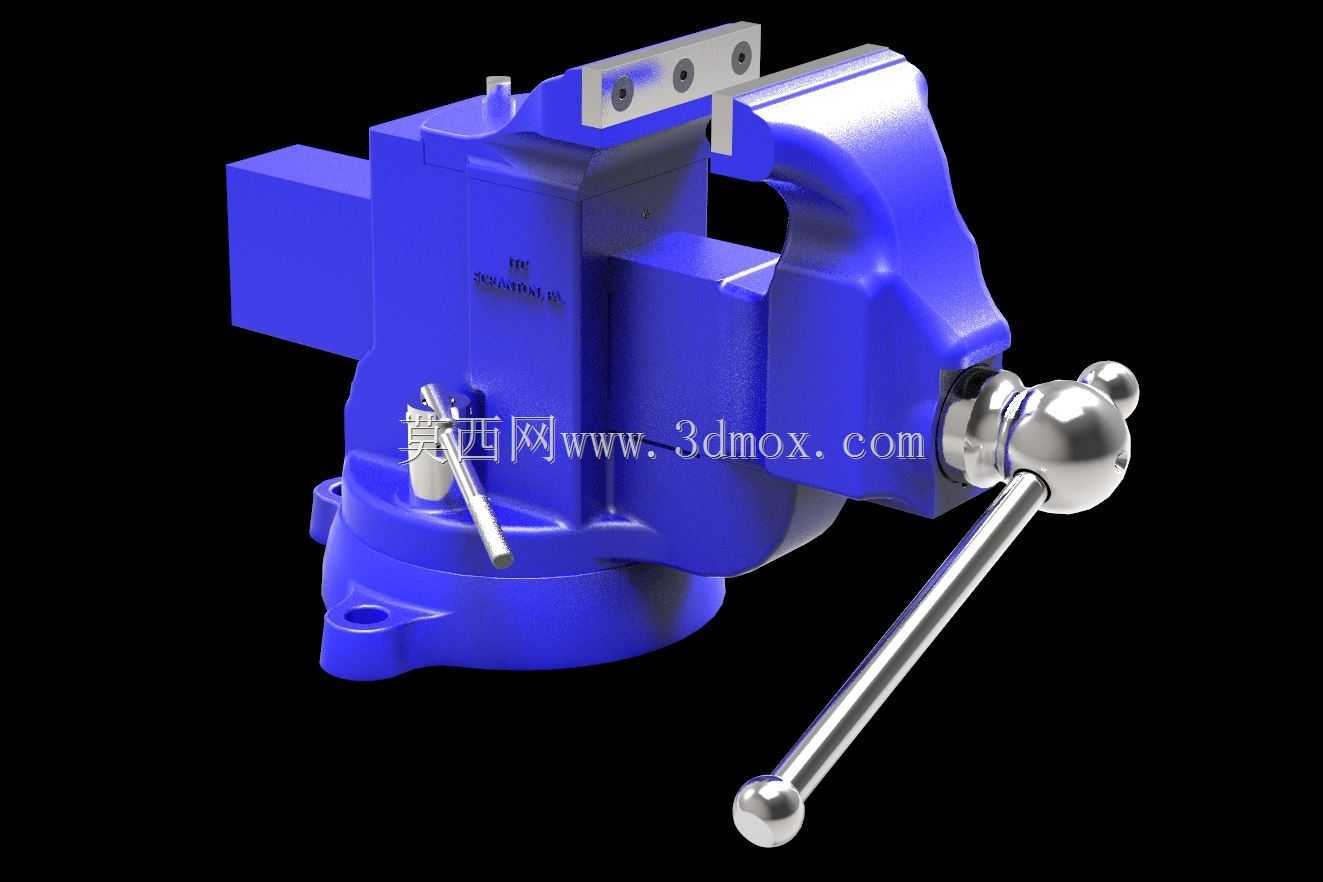

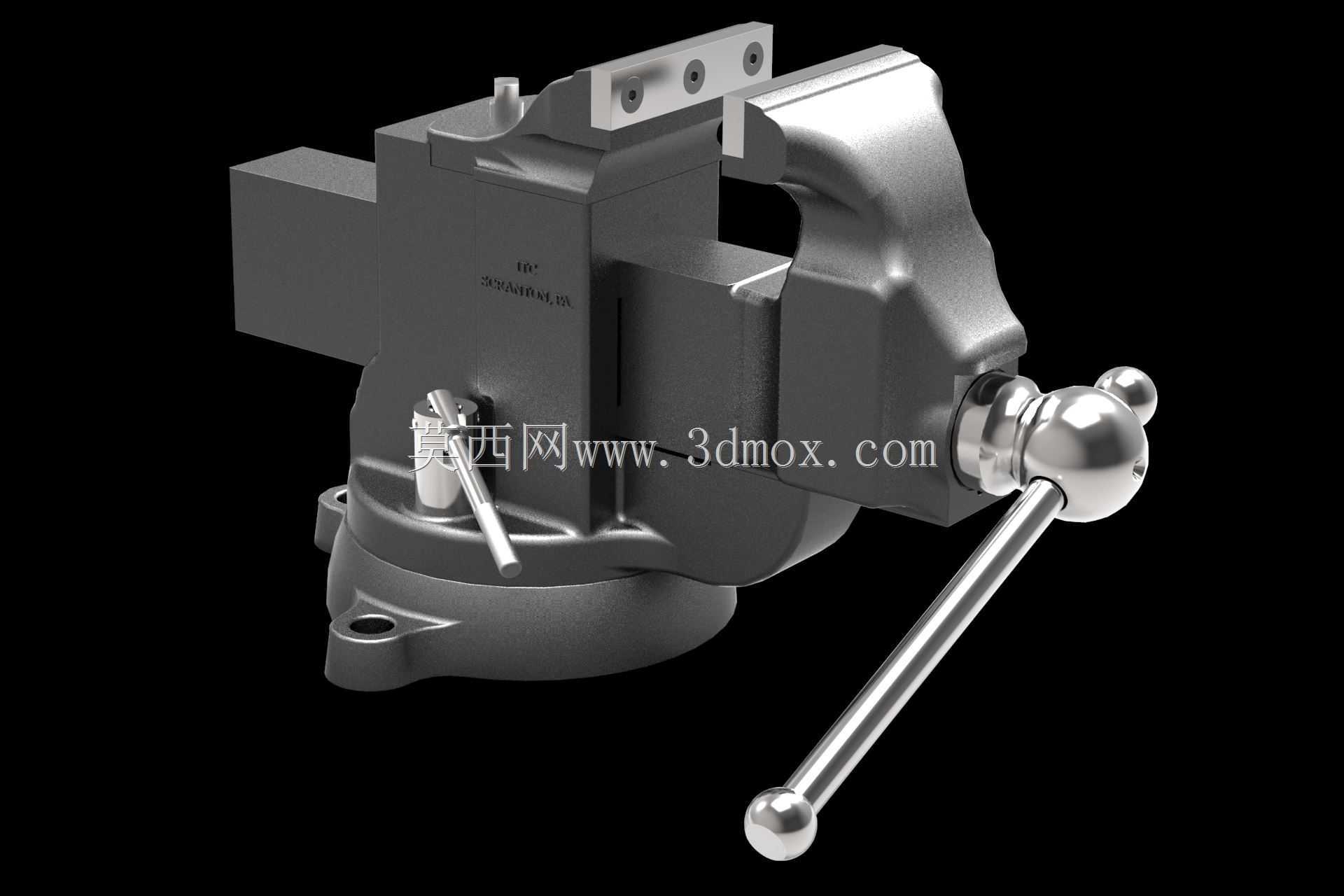

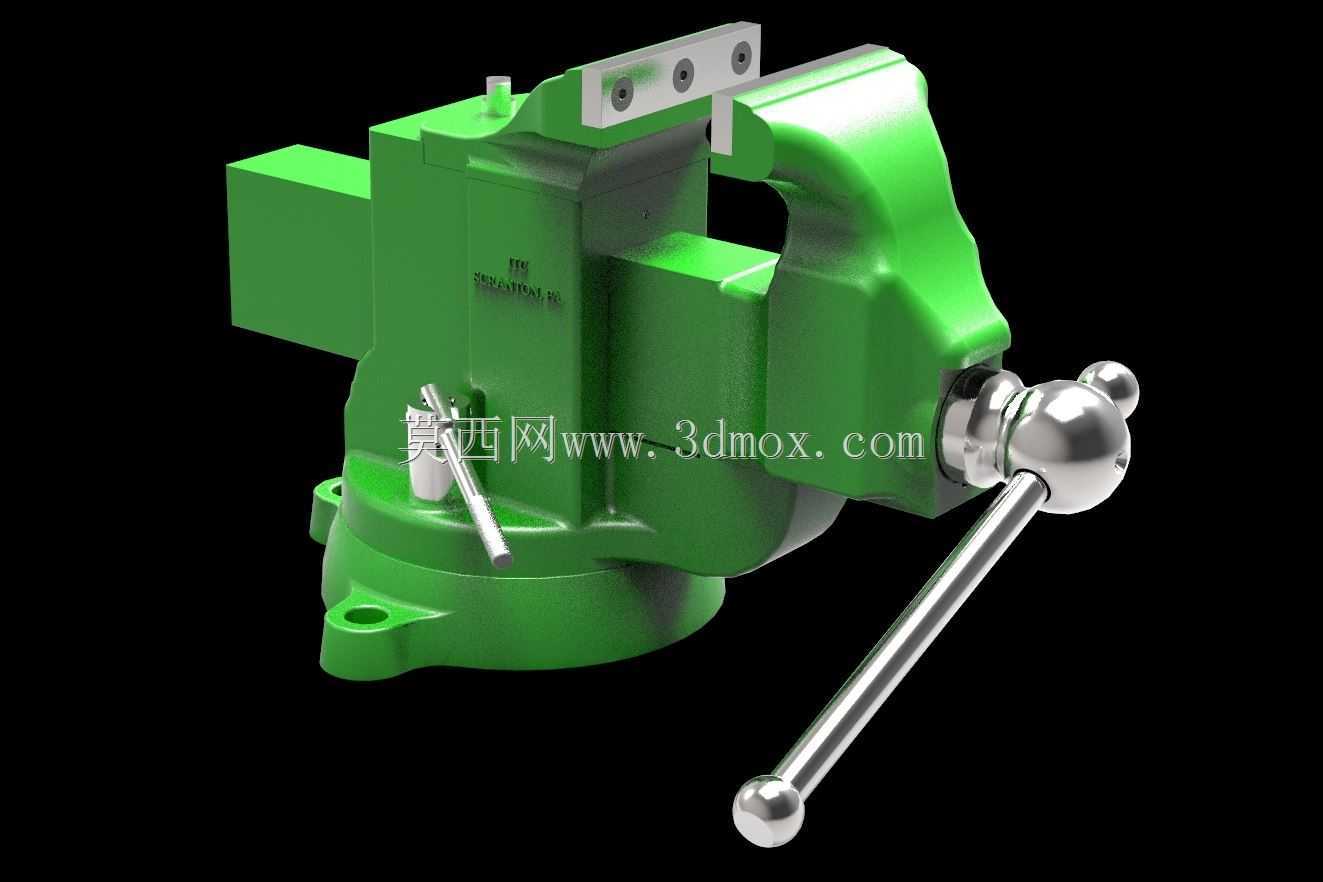

改进型旋转式台虎钳结构设计

　　在机加工、钳工装配、设备维修等一线作业场景中，台虎钳是工位上不可或缺的基础夹持工装，这款改进型旋转台虎钳针对初代同规格产品的结构短板做了针对性优化，更适配多场景下的稳定夹持需求。从实际使用场景来看，这类旋转台虎钳多安装在重型钳工工作台、机加工工位辅助台面上，可承担金属零件锉削、锯切、小型零部件装配调校、管件攻丝前固定、异形工件打磨定位等多种作业，相比固定式台虎钳，其底座的旋转结构可让操作人员无需反复松卸工件调整装夹角度，仅通过底座锁紧机构就能快速调整钳身朝向，适配不同工序下的操作姿态，减少重复装夹带来的定位误差，提升单人作业效率。

　　从功能特性来看，这款改进款在钳身铸件结构上做了细节补全，初代模型简化了铸件内部的加强筋结构与铸造圆角，实际生产中这类简化结构容易导致铸件浇注时出现应力集中，成品在大夹持力工况下出现钳身开裂、活动钳口导轨变形的问题，本次设计补全了钳身内部的加强筋排布，在所有铸件转角位置设置了符合铸造工艺要求的圆角，既符合实际铸件的生产工艺要求，也还原了真实产品的结构强度特性。活动钳口与固定钳口的配合导轨采用了燕尾式结构设计，相比平导轨结构，燕尾导轨可承受更大的垂直方向倾覆力矩，在夹持偏重工件、或者对工件施加较大的锤击、锉削作用力时，钳口不会出现上翘偏移，保证夹持定位的稳定性。钳口板采用沉头螺钉固定的可拆卸结构，当钳口防滑齿出现磨损后，可快速更换钳口板，无需整体更换钳身，降低工装的长期使用成本。丝杆末端采用带防滑纹的球形摇把设计，摇把与丝杆的连接位置设置了推力轴承结构，在大夹持力锁紧时，操作人员转动摇把的阻力更小，不会出现丝杆咬死的情况，球形摇把的两端球头可避免操作时手部被棱角划伤，符合工装的人机工程设计要求。

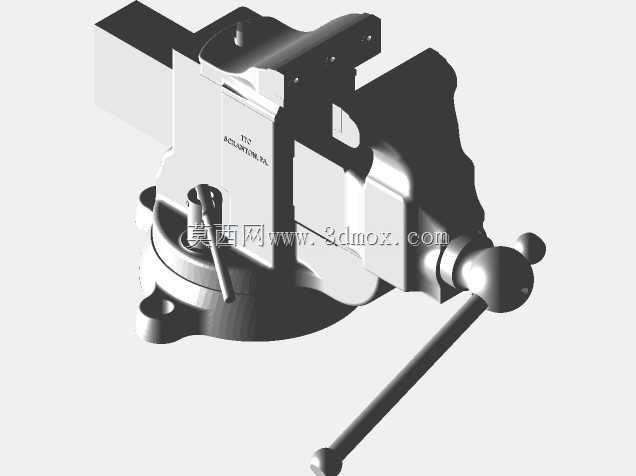

　　从安装边界与外形尺寸来看，这款旋转台虎钳的底座采用三螺栓固定结构，底座上的安装孔位按照通用重型台虎钳的安装尺寸设计，可直接适配市面上多数标准钳工工作台的安装孔位，无需额外打孔改造；钳身最大开口距离覆盖常规小型零部件的夹持需求，钳口深度可满足多数高度不超过钳口深度的零件装夹，旋转底座的锁紧机构采用偏心锁紧结构，扳动锁紧手柄即可快速完成钳身角度的固定，锁紧后钳身不会在作业过程中出现意外转动。在建模细节上，这款模型还原了铸件表面的拔模斜度、所有连接螺钉的头部结构、丝杆与活动钳身的配合间隙、钳口板上的交叉防滑齿纹理，甚至包括钳身表面的铸造标识位结构，相比简化的概念模型，其结构完整度更高，可直接用于工装布局仿真、钳工工位的三维场景搭建、职业教育钳工课程的教学演示模型使用。

　　在实际设备选型参考中，这类带旋转底座的重型台虎钳相比轻型台虎钳，更适合负载较大的机加工维修车间使用，其铸件壁厚的设计充分考虑了大夹持力下的结构强度，活动钳身与固定钳身的配合面做了加长处理，夹持工件时钳口的平行度更好，不会出现夹伤工件表面、或者工件装夹倾斜的问题。底座的旋转结构带有刻度标识位，可根据作业需求精准调整钳身的旋转角度，在需要对工件进行多角度加工时，可通过刻度快速定位角度，无需额外使用角度尺测量，进一步提升作业的精准度。
