两英寸金属板拼接四面体结构件

　　日常做钣金结构验证的时候，经常会用到这类小尺寸的几何拼接件，别看着结构简单，实际在做薄板折弯工艺验证、空间定位基准搭建的时候，这类构件的实用性很强。这个四面体采用金属薄板作为加工基材，整体成型后外接尺寸控制在两英寸，也就是大概50.8毫米的边界范围内，所有拼接面都采用平板裁切后弯折咬合的结构，没有额外的焊接或者紧固件连接，完全靠板材自身的折弯卡扣实现结构固定，这一点在做小尺寸工装定位件的时候优势很明显，不需要后续的拼接工序，裁切折弯一次就能完成成型。

　　从实际应用场景来说，这类小尺寸金属四面体，首先可以作为光学实验平台的空间定位基准块，因为四个面的平面度在加工时可以做到很高的精度，相邻面的夹角严格控制在正四面体的理论角度，放在光学平台上可以快速搭建空间角度参照，不需要反复用角度尺校准。另外在小型教具的结构设计里，这类构件也可以作为几何认知的实体样件，金属材质的质感比塑料件更好，长期使用不会出现磨损变形的问题。还有在做钣金折弯工艺的参数调试时，这种带多角度折弯、多面拼接的小工件，是非常合适的试切件，通过加工这个四面体，可以快速验证当前折弯机的角度补偿参数、板材回弹量是否设置准确，比加工大尺寸工件浪费材料要划算得多。

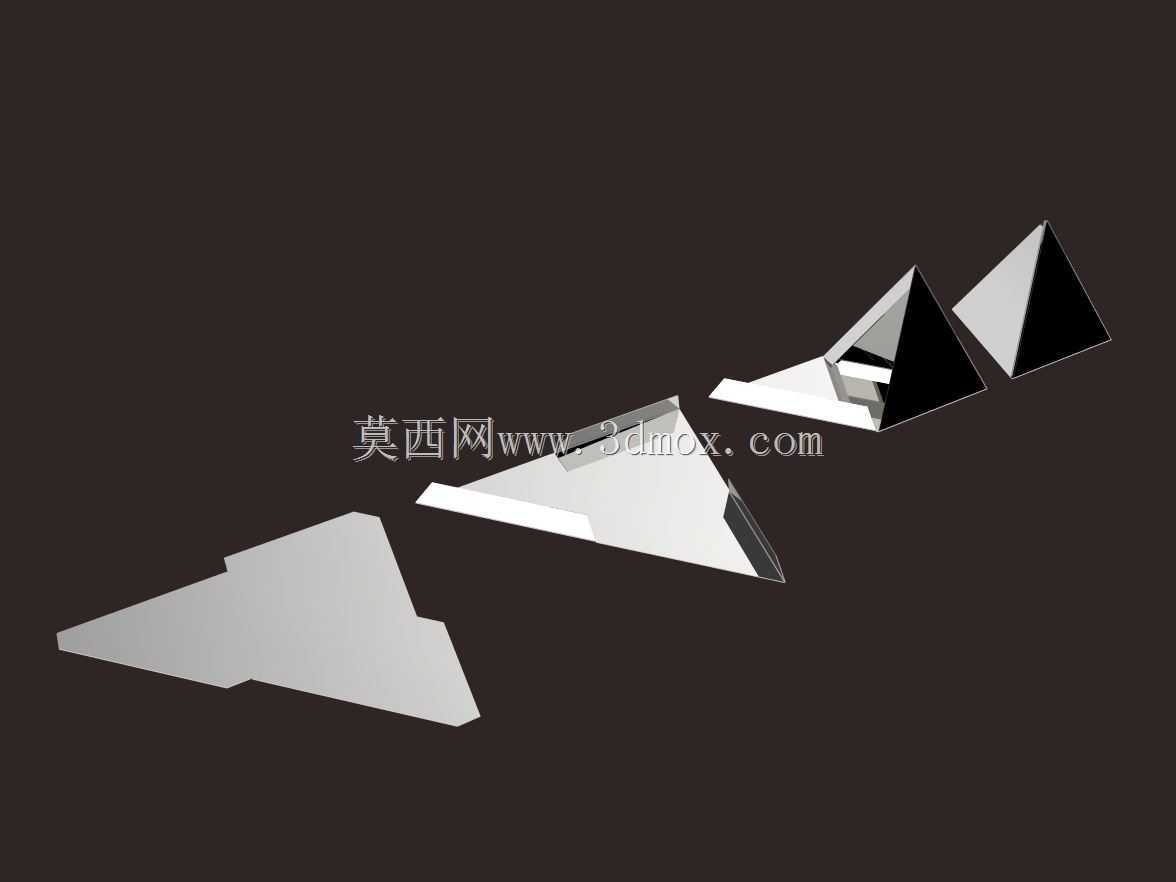

　　设计思路上，这个构件没有采用整体铣削的加工方式，完全是从薄板加工的工艺性出发，把正四面体的四个三角面展开成平面排样，在相邻面的连接位置预留出折弯咬合的止口，排样的时候尽可能紧凑，减少板材的废料占比，毕竟金属薄板哪怕是边角料，批量加工的时候积少成多也是不小的成本。折弯的时候需要注意顺序，先折出相邻两个面的咬合结构，再依次弯折剩下的面，最后一个面的卡扣需要做微小的导入斜角，方便装配的时候顺利卡入，不需要借助工具就能完成拼接，卡入后卡扣的回弹会让整个结构形成自锁，正常的拿取、轻微碰撞都不会出现散架的情况。

　　尺寸边界方面，整个四面体成型后，任意顶点到对面的垂直距离严格控制在两英寸的设计值内，所有板材的厚度根据使用场景可以调整，如果是作为定位基准用，可以选稍厚的板材提升结构刚性，如果是作为教具或者工艺试切件，用0.5到1毫米的薄板就足够，折弯后的棱边会做微小的倒角处理，避免锋利的边角划伤人，也不会在接触其他精密零件的时候刮伤对方表面。安装固定的话，因为本身尺寸很小，不需要额外的安装孔，如果需要固定在平台上，可以在其中一个三角面的中心位置预留一个小的螺纹孔，用紧定螺钉就能固定在平台的对应位置，不会占用太多的安装空间，周围的其他工装件也不会和它产生干涉。

　　实际做结构设计的时候，很多工程师会忽略这类小几何构件的作用，总觉得要复杂的结构才体现技术含量，其实在现场调试、工艺验证、基准搭建这些环节，越是简单、精度可控的小构件，越能提升工作效率。比如在做三坐标测量的空间精度验证时，把这个四面体放在测量平台上，测量四个面的角度、顶点的位置度，就能快速判断三坐标的测头角度补偿是否准确，比用标准量块更灵活，因为它能覆盖多个空间角度的测量验证。还有在做小型焊接工装的定位支撑时，这个四面体的斜面可以作为焊件的角度依托，调整好位置后压紧就能直接焊接，不需要专门做复杂的仿形定位块，对于小批量的试制件来说，能省不少工装制作的时间和成本。

　　另外从结构刚性的角度来说，这种薄板拼接的四面体，因为三角形本身的结构稳定性，哪怕用很薄的板材，成型后的整体抗变形能力也比同重量的平板折弯件好很多，垂直压在任意一个面上，载荷会通过三个棱边均匀分散到另外三个接触点，不会出现局部凹陷变形的问题，这也是为什么很多轻量化的支撑结构会采用四面体的构型，在保证足够支撑强度的同时，最大限度减少材料的使用。做这个模型的三维建模的时候，重点要处理好展开排样的折弯止口尺寸，留的余量太大，折弯后卡扣会凸出来影响表面平整度，留的余量太小，卡接的时候容易出现缝隙，结构自锁的力度不够，需要反复调整止口的搭接量，结合实际选用的板材厚度做参数匹配，才能保证加工出来的成品拼接严丝合缝，没有松动的情况。
