Z型折弯金属板安装固定支架结构

　　日常做设备结构排布时，这类Z型折弯的钣金支架往往是解决空间错位安装的核心小构件，很多电控柜内部走线固定、小型设备外板挂载、生产线旁工位附件的错位连接场景里，都能看到这类构件的身影。它不需要额外的转接垫块，单靠自身的折弯落差就能抵消两个安装面的高度差，比多件拼接的固定结构少了至少两组连接紧固件，既压缩了装配工时，也减少了拼接结构带来的累积公差，在紧凑安装空间里的适配性非常突出。

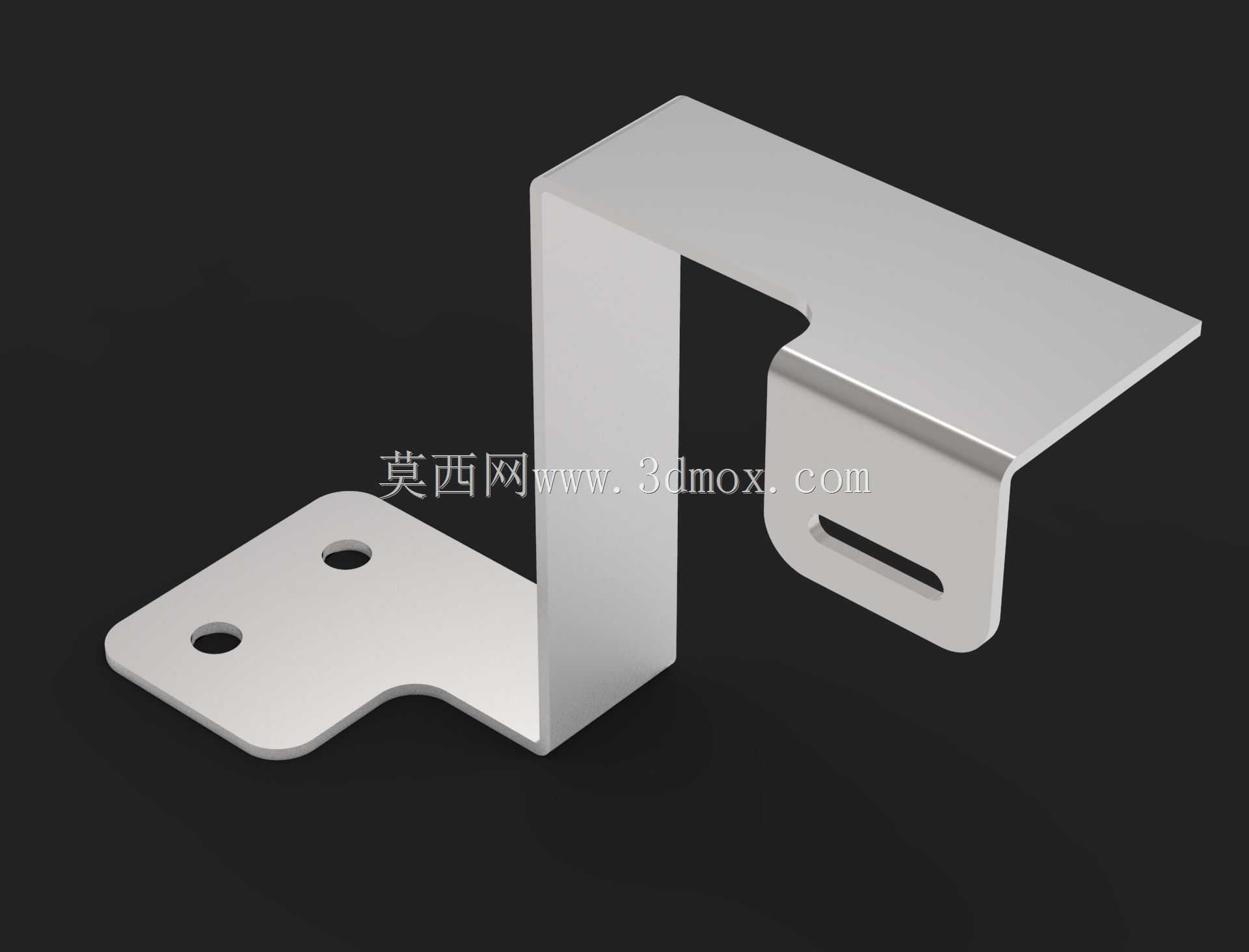

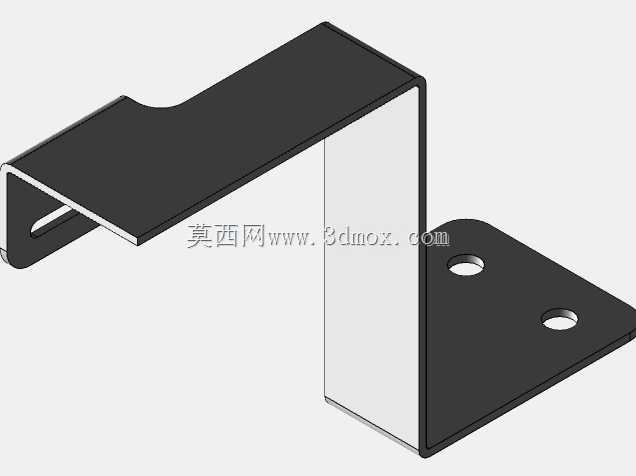

　　从结构设计逻辑来看，这个支架的三个功能段分工非常明确：底部的安装平板做了圆角过渡处理，两个圆形安装孔位对称排布，孔位边缘预留了足够的螺栓压紧边距，不会因为锁附力过大导致板件边缘变形，平板末端的切角设计是为了避让安装基面的凸起焊缝或者相邻构件的棱边，避免安装时出现干涉卡滞。中间的垂直立段是整个支架的受力承载段，折弯处做了适配板厚的内R角处理，既避免了折弯时出现板料开裂的问题，也能抵消部分横向载荷带来的应力集中，不会在长期受载后从折弯根部出现断裂。上部的安装段做了二次小折弯翻边，长条形的腰型安装孔可以适配一定范围内的安装位置偏差，现场装配时不需要反复调整孔位对位，翻边结构则提升了上部安装面的刚性，锁附螺栓时不会因为压紧力导致板面翘曲，保证被固定件的安装平整度。

　　做这类钣金件的建模时，首先要确认安装场景的落差尺寸，也就是两个安装基面之间的垂直距离，这个尺寸直接决定中间立段的高度，通常要预留0.5-1mm的装配间隙，避免支架安装时出现顶死或者悬空的情况。板厚选择要结合承载需求来定，如果是固定小型传感器、走线槽这类轻载场景，1.5-2mm的冷轧钢板就能满足强度要求，如果是挂载小型操作盒、气动元件这类稍重的部件，就要选用2.5-3mm的板料，同时要核算立段的抗弯曲变形量，避免受载后支架出现歪斜偏移。安装孔的尺寸设计要匹配常用的紧固件规格，底部的圆孔适合做定位端，选用与螺栓公称直径间隙0.2mm的孔径，保证安装定位精度，上部的腰孔长度通常设置为孔径的2.5-3倍，足够吸收安装面的加工误差和装配累计偏差。

　　实际应用中，这类支架的表面处理通常根据使用环境选择，普通室内设备场景做彩锌钝化处理就能满足防锈需求，在有潮湿、腐蚀风险的工况下，则需要做喷塑或者不锈钢材质加工。建模过程中要特别注意折弯扣除值的设置，不同板厚、不同折弯内R对应的扣除值有明确的工艺参数，不能直接按理论直角尺寸展开，否则加工出来的支架实际尺寸会出现偏差，导致无法装配。另外所有的板件边缘都要做去毛刺处理，尤其是安装孔的边缘和折弯边的棱边，避免装配时划伤操作人员或者损坏配套的线缆、密封件。这类支架虽然单体结构简单，但在整套设备的装配环节里，直接影响着周边附件的安装可靠性，设计时不能因为构件小就忽略受力校核和工艺合理性，很多现场装配的卡顿问题，往往都是这类小零件的尺寸细节没处理到位导致的。
