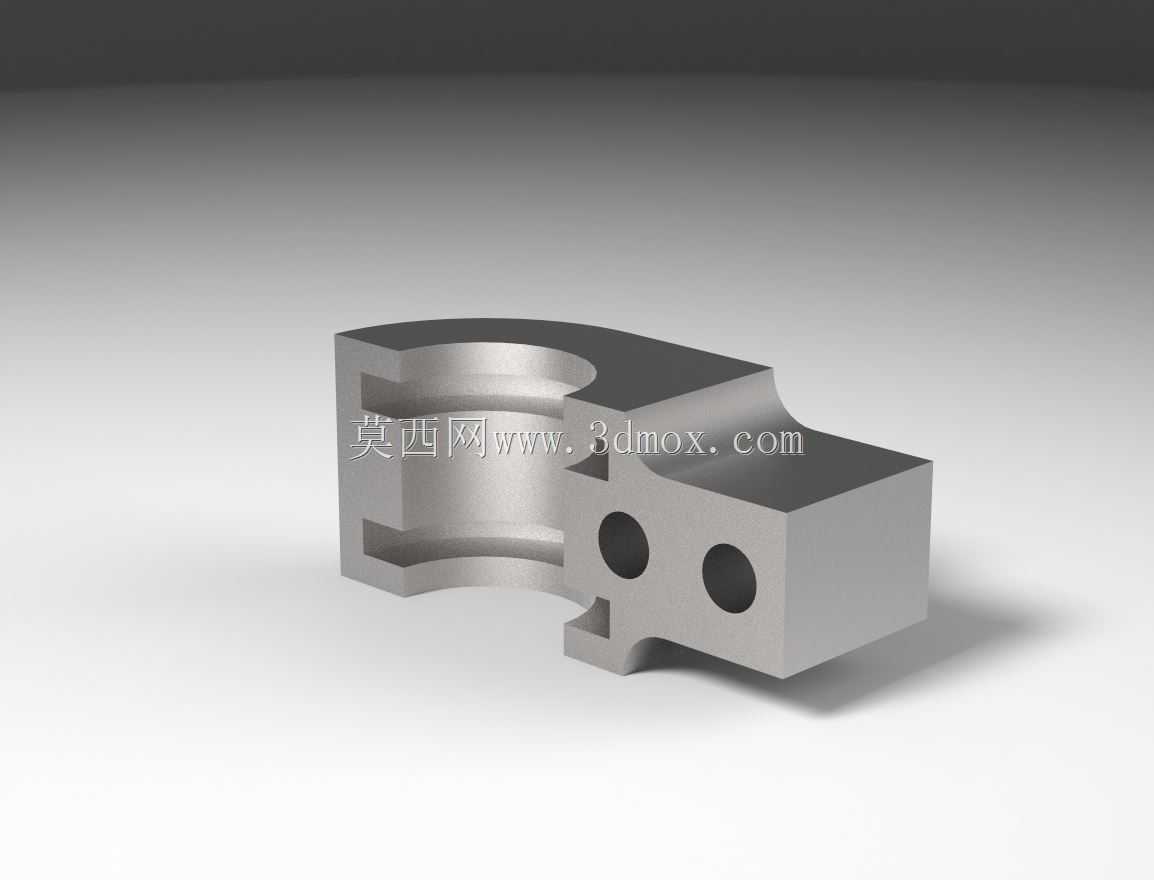

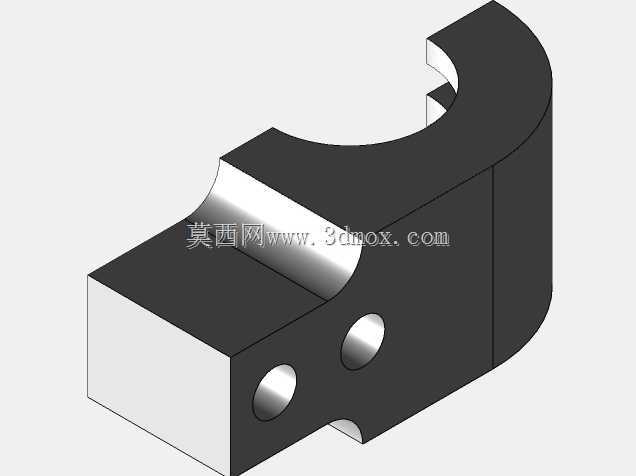

在中小批量异形轴类、套类零件的铣削、钻削工序里,这类夹紧构件是夹具本体上的核心受力件,日常作业中直接承担工件装夹的定位与锁紧载荷,适配普通立式铣床、摇臂钻床的专用工装改造场景,也能用于组合夹具的拼装环节,替代通用平口钳无法适配的异形曲面装夹需求。从结构细节来看,构件主体采用一体化铸钢坯加工成型,上部的半圆弧形开槽是核心定位工作面,槽面粗糙度控制在Ra1.6以内,加工时需要和待装夹工件的外圆柱面做贴合配研,保证接触面积不低于80%,避免装夹时工件出现偏摆、压伤的问题;半圆槽下方的实体块做了等壁厚设计,既保证锁紧时的结构刚性,又不会因为壁厚过大增加夹具整体重量,适配工装板上的紧凑安装空间。构件侧面的两个平行通孔是锁紧螺栓的穿装位,
孔位同轴度控制在φ0.02mm以内,安装时螺栓穿过该孔与夹具底座的螺纹孔锁紧,锁紧过程中半圆槽的受力方向垂直于工件轴线,不会对工件产生轴向推挤力,能有效保证轴向定位精度。构件下部的凸台结构是安装定位止口,和夹具底座的定位槽做间隙配合,配合公差选H7/h6,安装时不需要反复打表找正,只要将止口推入定位槽再锁紧螺栓即可完成构件固定,能大幅缩短工装换型的调整时间。设计这类构件时,首先要核算装夹时的最大切削载荷,根据待加工零件的最大切削力反推夹紧力需求,再确定半圆槽的直径、壁厚以及螺栓孔的直径与孔距,避免锁紧时构件出现弹性变形导致工件移位;其次要考虑铸造毛坯的拔模斜度,非加工面预留2mm的加工余量,加工面的余量均匀控制在3-4mm,
减少后续机加工的材料去除量,降低加工应力带来的变形问题。实际使用中,这类夹紧构件通常成对布置在工件的两端支撑位,两个构件的半圆槽轴线需要保证同轴,同轴度误差不超过φ0.03mm,装夹长度超过200mm的轴类零件时,可在中间位置增加同规格夹紧构件做辅助支撑,避免工件在切削力作用下出现让刀变形。构件的安装边界需要注意,底部安装面与夹具底座的贴合面平面度不低于0.02mm,螺栓锁紧时要采用对角分次拧紧的方式,避免单颗螺栓先锁紧导致构件倾斜,影响半圆槽的定位精度;半圆槽的开口方向要正对切削力的作用方向,让切削力直接传递到夹具底座,避免螺栓承受横向剪切载荷,延长锁紧螺栓的使用寿命。针对铸造毛坯的初始缺陷,加工前要做时效处理消除内应力,
粗加工后再做一次低温回火,避免后续使用过程中构件出现应力变形,导致定位精度丢失;工作面的边角处做了C1的倒角处理,既避免安装时划伤操作人员,也能防止工件装夹时边角处的应力集中导致工件表面压痕。这类构件和通用压板类夹紧件相比,定位精度更高,装夹效率更快,不需要每次装夹都调整压板位置,特别适合批量零件的加工场景,能有效降低操作人员的装夹劳动强度,提升工序加工的一致性。
