圆头十字槽自攻木螺钉结构设计

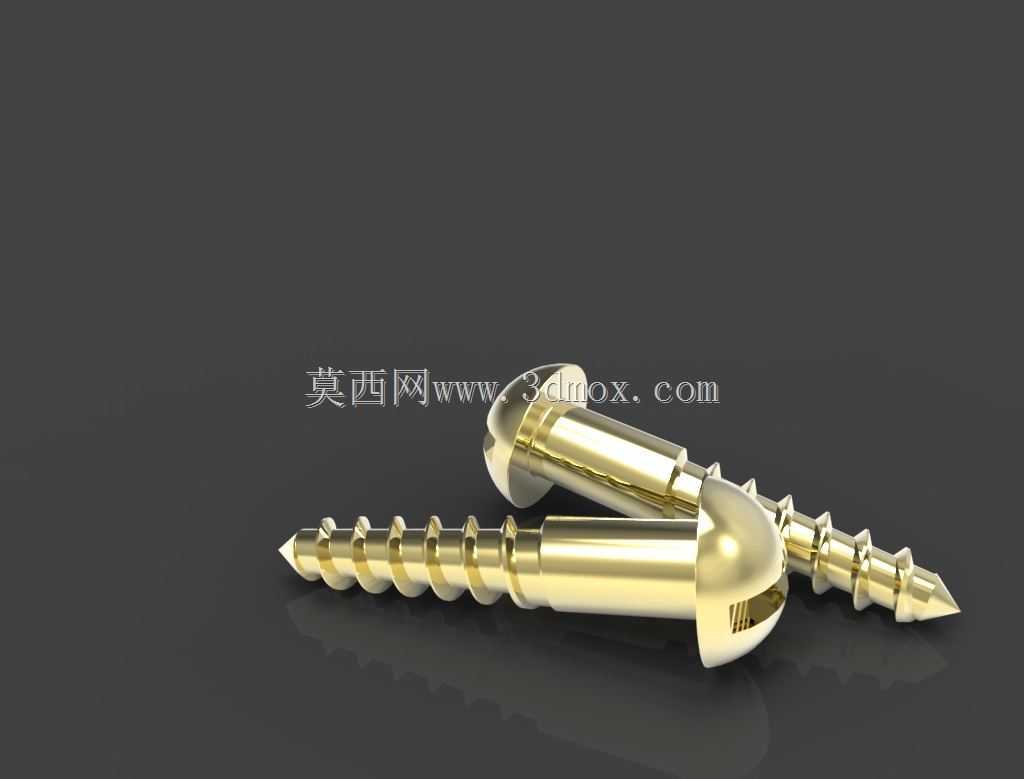

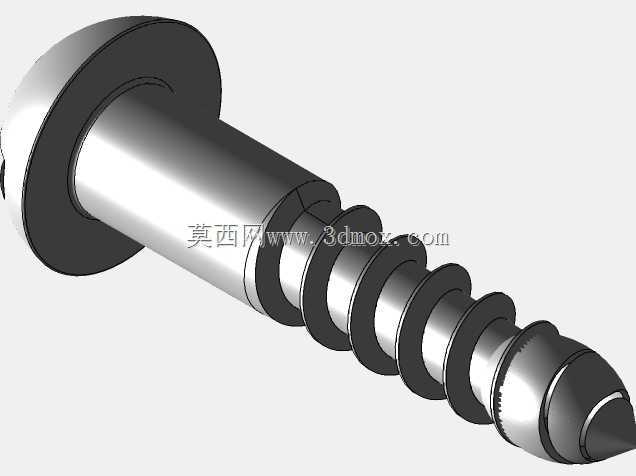

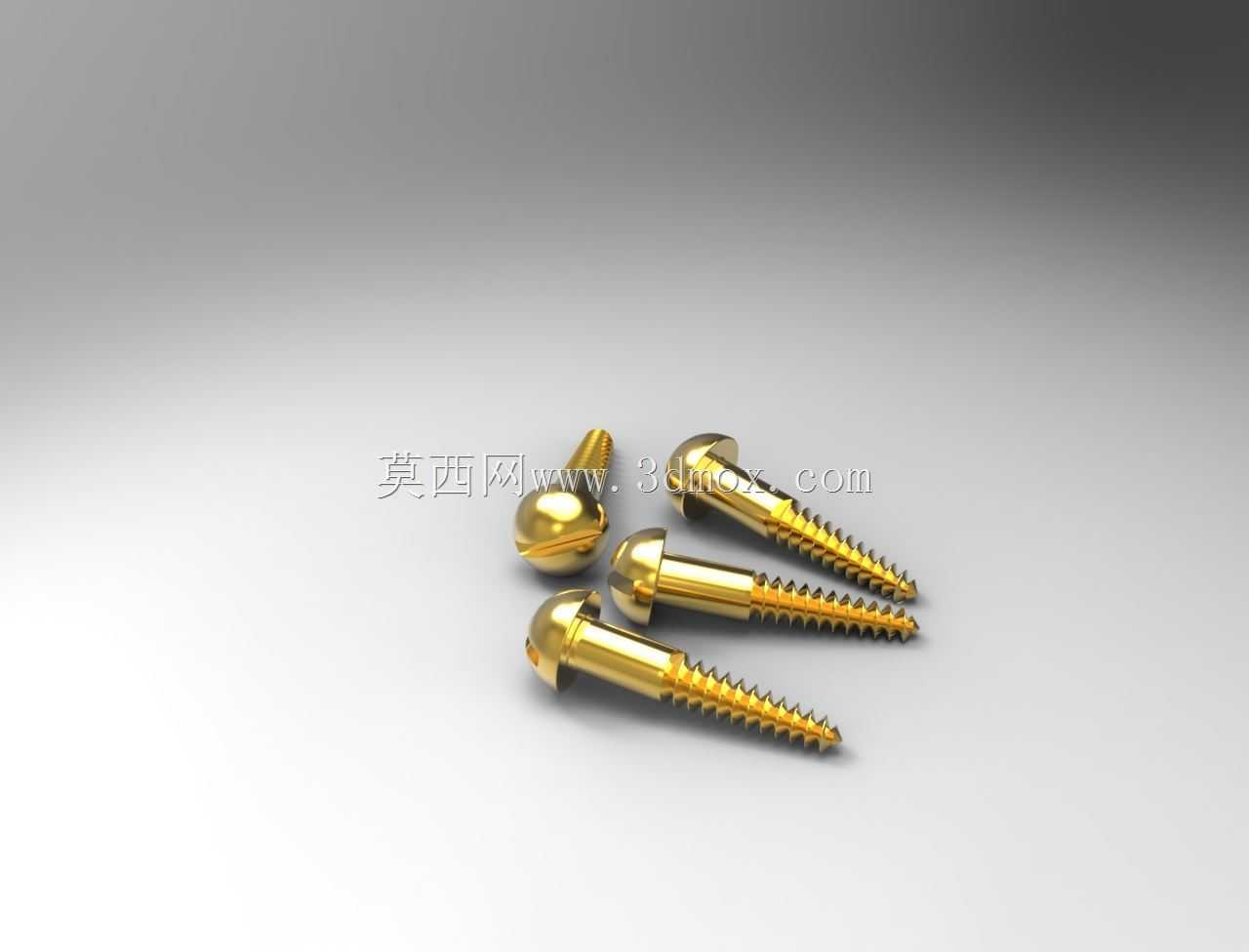

　　日常做木结构装配、家具组装、轻型饰面板固定的时候，这类#7规格3/4英寸长度的圆头木螺钉是结构工程师选型清单里的高频选项，很多刚入行的建模新手容易把它和机螺钉混为一谈，实际上两者的牙型、安装适配场景、受力逻辑完全不同，建模的时候如果照搬机螺钉的牙距参数，做出来的模型拿去做装配干涉检查或者实物打样的时候，很容易出现拧入开裂、握持力不足的问题。先从安装边界说起，这款螺钉的公称直径对应英制#7规格，实际牙顶外径大概在3.9mm左右，有效拧入长度是3/4英寸也就是19.05mm，建模的时候要注意，圆头的头部直径要做到6.8-7mm区间，头部高度控制在2.3mm上下，头部的十字槽要适配PH2号十字批头，槽深不能做太浅，

　　不然实际拧入的时候批头容易打滑跳槽，也不能做太深，不然会降低头部的结构强度，拧到额定扭矩的时候容易出现头部拧穿的问题。牙型设计是这类木螺钉的核心，和机螺钉的等距粗牙不一样，木螺钉的牙型是不对称的，靠近钉尖的部分牙距更宽，牙山更锋利，这样在拧入木材的时候，不需要预先攻丝，钉尖的导向段可以先在木材纤维上挤出定位孔，后续的螺纹牙可以顺着纤维方向旋入，把木材纤维挤压在牙谷位置，形成足够的握持力，不会像等距牙那样把木材纤维切断导致握钉力下降。很多新手建模的时候会把全段螺纹都做成一样的牙距，实际上靠近钉头的最后2-3牙，牙高会稍微降低，这样螺钉拧到底的时候，靠近头部的位置不会因为牙型太锐把安装面的木材顶裂，同时头部的承压面是平整的，

　　和安装面完全贴合之后，可以把锁紧力均匀分散在接触面上，不会出现局部应力集中把饰面板压出凹痕。从应用场景来看，这类螺钉不用搭配螺母使用，适合在实木、密度板、刨花板这类木质基材上做固定，比如家具厂做柜体组装的时候，用来固定抽屉导轨、背板压条、小型五金合页，装修现场做木质踢脚线、装饰线条、轻型木质挂件的固定也会大量用到，相比普通铁钉，它的可拆卸性更好，后期维护的时候可以反复拧出拧入，不会像铁钉那样拔出来之后留下过大的钉孔，而且锁紧之后的防松性能更好，木材因为温湿度变化出现轻微胀缩的时候，螺纹的咬合结构也能保持足够的锁紧力，不会像铁钉那样容易出现松动脱出的问题。建模的时候还要注意钉尖的角度，标准木螺钉的钉尖角度是25度左右，

　　太尖的话拧入的时候容易偏斜，定位不准，太钝的话拧入阻力太大，很容易把木材撑裂，钉杆部分在靠近头部的位置有一段没有螺纹的光杆段，这段光杆的直径和牙底直径一致，当螺钉完全拧入之后，光杆段会和上层被连接件的安装孔形成间隙配合，这样锁紧的时候可以把两个被连接件牢牢拉紧，不会因为螺纹卡在两层板之间导致出现装配间隙。很多人做这类紧固件建模的时候容易忽略螺纹收尾的结构，实际上最后一牙到光杆段的过渡是平缓的，不是突然截断的，不然实际生产的时候，这个位置会有应力集中，拧入的时候如果遇到硬木节疤，很容易在这个位置出现断钉的问题。另外圆头的设计不需要在安装件上锪沉头孔，对于表面不允许做沉孔加工的装饰面来说，圆头露出的外观更统一，不会因为沉孔深度不一致导致头部高低不平，适合对安装外观有一定要求的场景。做装配仿真的时候要注意，这类螺钉的安装底孔直径要根据基材密度调整，硬木的底孔直径大概是牙底直径的90%，软木的底孔直径可以做到牙底直径的70%，如果底孔太小，拧入的时候扭矩过大，很容易出现钉杆断裂或者木材开裂，底孔太大的话，握持力会大幅下降，达不到设计的锁紧强度。
