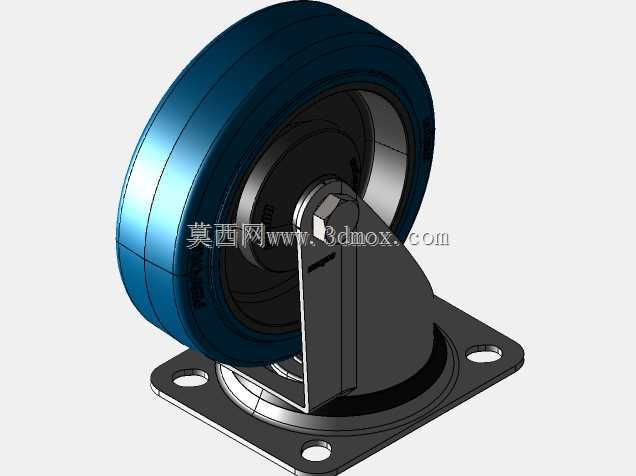

125mm旋转式后支撑脚轮结构设计

　　在工业物流转运、车间工位器具、商用移动设备的底部支撑结构设计中，脚轮作为直接接触地面、承担整机载荷同时实现位移转向的核心部件，其结构合理性直接决定了设备移动的顺畅度、转向灵活性以及长期使用的可靠性。这款旋转式后脚轮的设计，针对150kg级额定载荷的使用场景做了全链路的结构适配，从轮体材质选型到旋转支架的力学结构，再到安装法兰的边界尺寸，都围绕中小载荷移动设备的实际使用需求做了针对性优化。

　　从实际应用场景来看，这类125mm直径的旋转脚轮常被配置在中型工具柜、移动工作台、轻型物料周转车、商用厨房设备以及小型自动化设备的底部，作为后支撑转向轮使用，搭配同规格的定向前轮即可实现设备的全方向位移，在狭窄的车间通道、紧凑的商用空间内也能完成小半径转向操作，不需要预留过大的回转空间。轮体采用COLSON BLUE材质，也就是常见的高弹性聚氨酯浇注材质，这种材质的邵氏硬度控制在合理区间，既能够保证在水泥地面、环氧地坪、瓷砖地面等常见铺装路面上滚动时不会产生过大的滚动阻力，也能避免硬质轮面对地面造成压痕损伤，同时轮体内部的轴承结构做了密封处理，能够阻挡车间内的粉尘、碎屑进入轴承滚道，减少日常维护的频次，在有少量切削液、油污的车间环境下也能保持稳定的转动性能。

　　旋转叉部分的结构设计是这款脚轮实现万向转向的核心，支架采用厚钢板冲压成型后做表面防锈处理，叉腿的弯折角度经过力学校核，在承受150kg垂直载荷时，叉腿的变形量控制在许用挠度范围内，不会出现叉腿外张导致轮体卡滞的问题。旋转机构采用平面推力轴承配合径向轴承的双轴承结构，垂直方向的载荷由平面推力轴承承担，转向时的径向偏摆力由径向轴承约束，这种结构相比单滚珠转盘的设计，承载冗余量更大，转向时的阻尼更均匀，不会出现转向卡顿或者偏载时转盘咬死的问题。顶部的安装法兰采用方形四孔设计，安装孔的位置度公差控制在±0.2mm范围内，能够适配多数标准设备底部的安装螺孔布局，安装时只需要从法兰上方穿入螺栓紧固即可，不需要额外做焊接或者打孔适配，降低了设备组装时的装配难度。

　　从尺寸边界来看，这款脚轮的轮体直径为125mm，轮面宽度适配常规的安装叉口尺寸，安装完成后整体的安装高度也就是从法兰安装面到轮体最底部的垂直距离，经过精确核算，在选型搭配时可以直接根据设备所需的离地间隙匹配对应的安装空间，不会出现安装后轮体与设备底部结构干涉的问题。旋转叉的回转半径经过优化，轮体转向时最外侧的运动轨迹不会超出法兰的外轮廓过多，在设备底部布局时不需要预留过大的避让空间，能够有效压缩设备底部的结构占用空间。在实际建模过程中，轮体的曲面弧度、支架的折弯圆角、转盘的密封结构都做了1:1的还原，每个配合面的公差都按照实际加工的装配要求做了预留，导入到装配体中可以直接做干涉检查、运动仿真，不需要额外调整结构尺寸，能够直接用于设备的整体结构设计参考，也可以作为脚轮选型时的三维样件，验证安装空间是否匹配。

　　在结构细节处理上，轮体与叉腿之间的轮轴采用带防松结构的螺栓轴设计，轴端采用尼龙防松螺母锁紧，长期受震动载荷也不会出现轴松动、轮体脱落的问题。转盘部分的防尘盖采用冲压钢板覆盖，能够阻挡地面的杂物、线缆碎屑进入转盘间隙，避免转向时杂物卡滞导致转向阻力增大。整体结构没有多余的冗余设计，每个部件都承担对应的力学功能，在保证150kg额定承载能力的前提下，尽可能压缩了自身的重量，不会给移动设备增加过多的额外负载。针对不同地面的使用场景，轮体的圆弧面设计也能保证在经过小幅度的地面接缝、地面凸起时，轮体能够平稳滚过，不会出现明显的颠簸感，移动设备上放置的精密工件、仪器也不会因为轮体的颠簸出现移位或者损伤。
