镀锌金属板电气线路分线接线盒结构

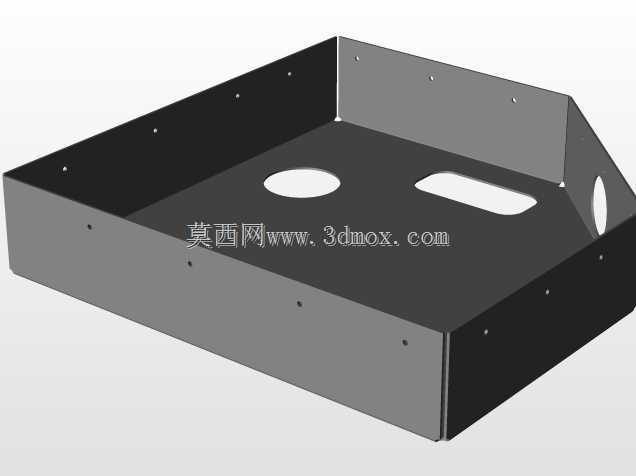

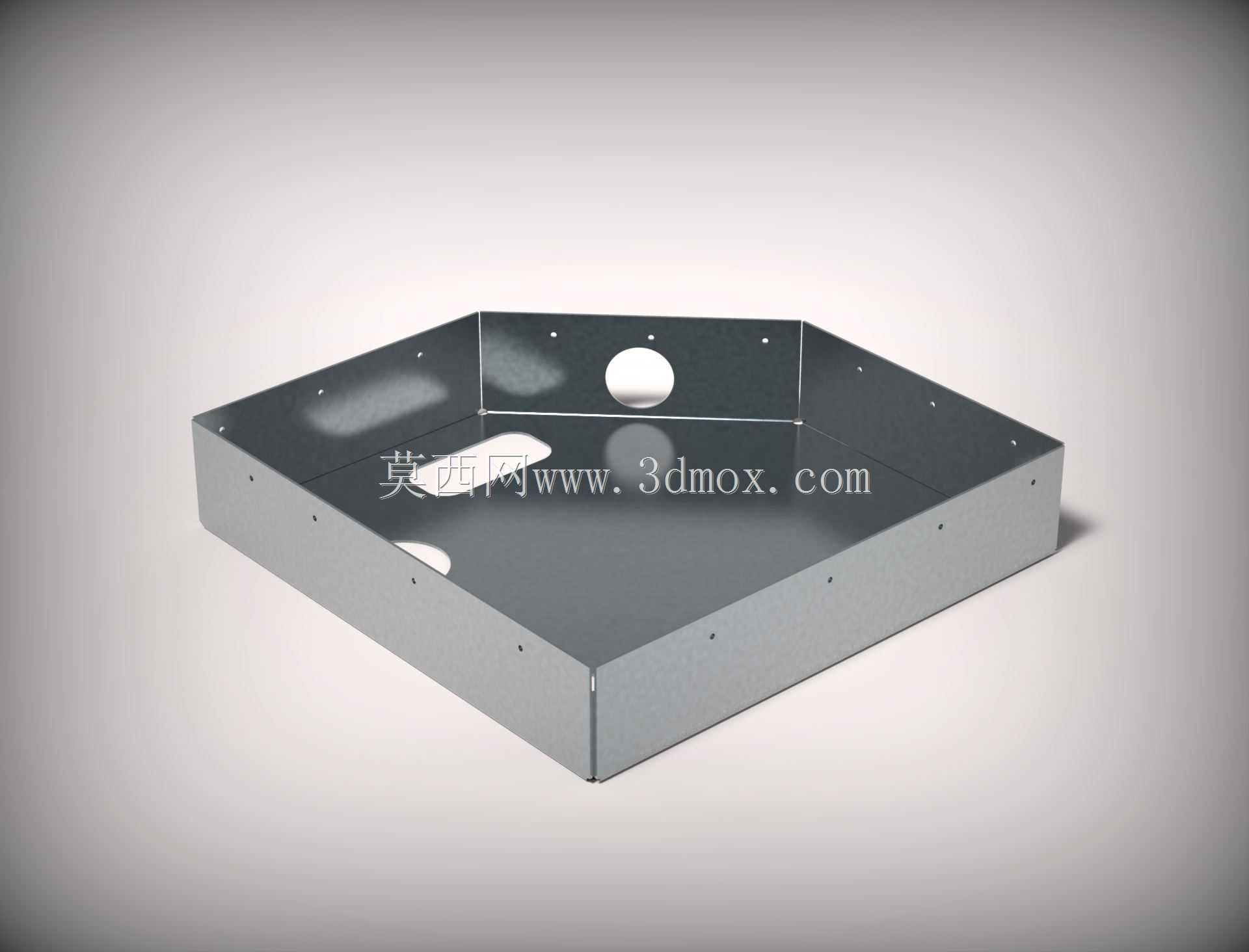

　　在工业电气布线、建筑机电安装、设备内部线路整合场景中，这类镀锌金属板接线盒是线缆转接、分线、节点防护的核心基础配件，区别于塑料材质接线盒，金属镀锌壳体具备更强的抗冲击、抗老化、电磁屏蔽能力，适合在厂房、户外设备、机床电控回路这类对防护等级、结构强度有要求的场景使用。从结构设计来看，该接线盒采用一体折弯成型的钣金工艺，盒体为敞口浅槽型结构，侧壁与底板通过折弯咬合拼接，减少额外焊接工序带来的变形问题，同时保证拼接处的结构强度，避免长期使用后出现接缝开裂、防护失效的问题。盒体侧壁预留的圆形穿线孔，是根据常规布线的线缆外径范围设计，孔位边缘做了钝化翻边处理，避免穿线时锋利的钣金切口割破线缆绝缘层，引发线路短路风险；盒体底板与侧壁上均匀分布的小孔，一部分用于盒体自身的安装固定，可通过自攻螺丝或膨胀螺栓将盒体固定在墙面、设备机架、安装梁上，另一部分用于盒盖的装配固定，保证盒盖与盒体贴合紧密，阻挡灰尘、飞溅的切削液、水汽进入盒体内部，保护内部的接线端子与线缆接头。

　　在实际选型应用时，需要先确认安装边界的尺寸余量，这类浅型接线盒适合明装布线场景，不需要在墙面或安装面开凿深槽，安装时先根据盒体底板的固定孔位在安装面标记打孔位置，固定好盒体后再将进出线缆从对应穿线孔穿入盒内，完成线缆分接、端子压接后，再将盒盖通过螺丝锁紧在盒体上。设计这类钣金接线盒时，折弯系数的选取是关键，镀锌板的折弯回弹量需要根据板材厚度提前预留，保证折弯后盒体的各边垂直度符合要求，相邻侧壁的拼接缝隙控制在0.2mm以内，避免缝隙过大导致防护等级下降；穿线孔的位置排布需要兼顾不同方向的进线需求，避免线缆穿入后出现过度弯折，影响线缆的使用寿命。

　　不同于深型接线盒用于容纳多排接线端子、大线径线缆转接，这款浅槽型接线盒主要用于少量线缆的分接、线路节点的防护，比如厂房照明线路的分线、设备表面传感器线路的转接、户外监控线路的接头防护，镀锌层的钝化处理可以让壳体在普通潮湿环境下具备不错的防锈能力，不需要额外做喷塑处理就能满足常规场景的防腐蚀要求。在安装孔位的设计上，固定孔采用沉孔设计，螺丝锁紧后螺丝头不会突出盒体表面，避免后续安装盒盖时出现干涉，同时也能减少外部杂物勾挂螺丝头导致盒体松动的问题。盒体内部的平整底板可以适配不同规格的接线端子排安装，用户可以根据实际接线需求，在底板上自行打孔固定端子排，或者使用导轨卡扣安装标准DIN导轨，搭配微型接线端子使用，灵活适配不同的接线需求。

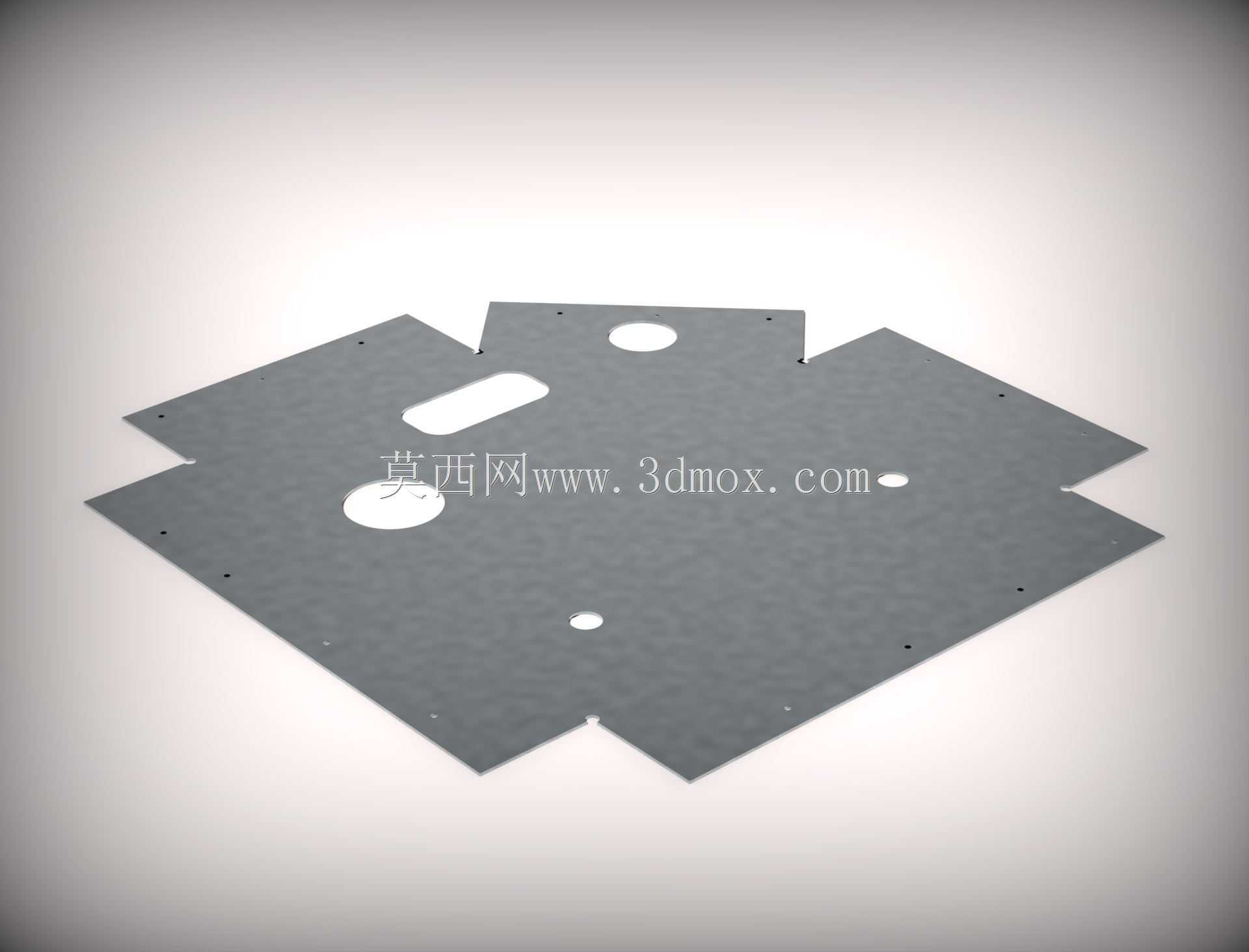

　　从结构强度角度看，一体折弯的盒体侧壁在转角处形成自然的加强结构，即使受到侧面的外力冲击，也不容易出现变形，相比拼接式的金属盒体，整体结构的抗形变能力提升30%以上，适合在有一定机械碰撞风险的车间环境使用。穿线孔在出厂时为封闭状态，用户可以根据实际的进线方向、线缆数量，敲落对应位置的孔位穿线，不需要额外开孔，减少现场施工的工作量，同时未敲落的孔位可以保持盒体的密封完整性，避免多余的开孔降低防护性能。在三维建模过程中，这类钣金件需要重点关注折弯止裂口的设计，在折弯转角处预留合适的止裂槽，避免折弯时板材出现撕裂问题，同时展开下料时要精准计算各边的展开长度，保证折弯成型后尺寸符合设计公差要求，安装孔与穿线孔的位置偏差控制在0.1mm以内，确保现场安装时孔位对齐，不需要二次扩孔调整。
