锌压铸电气线路防护接线壳体结构

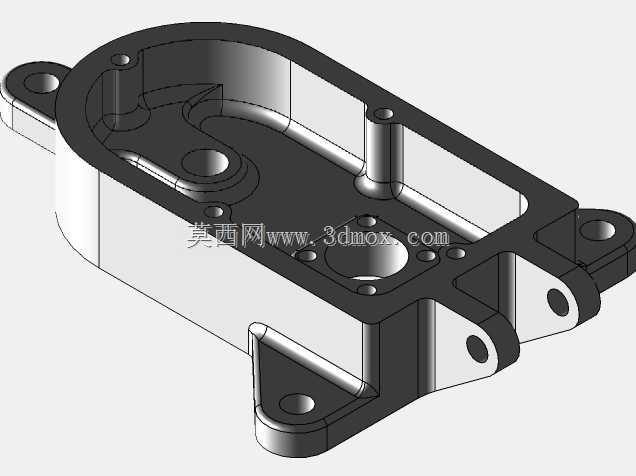

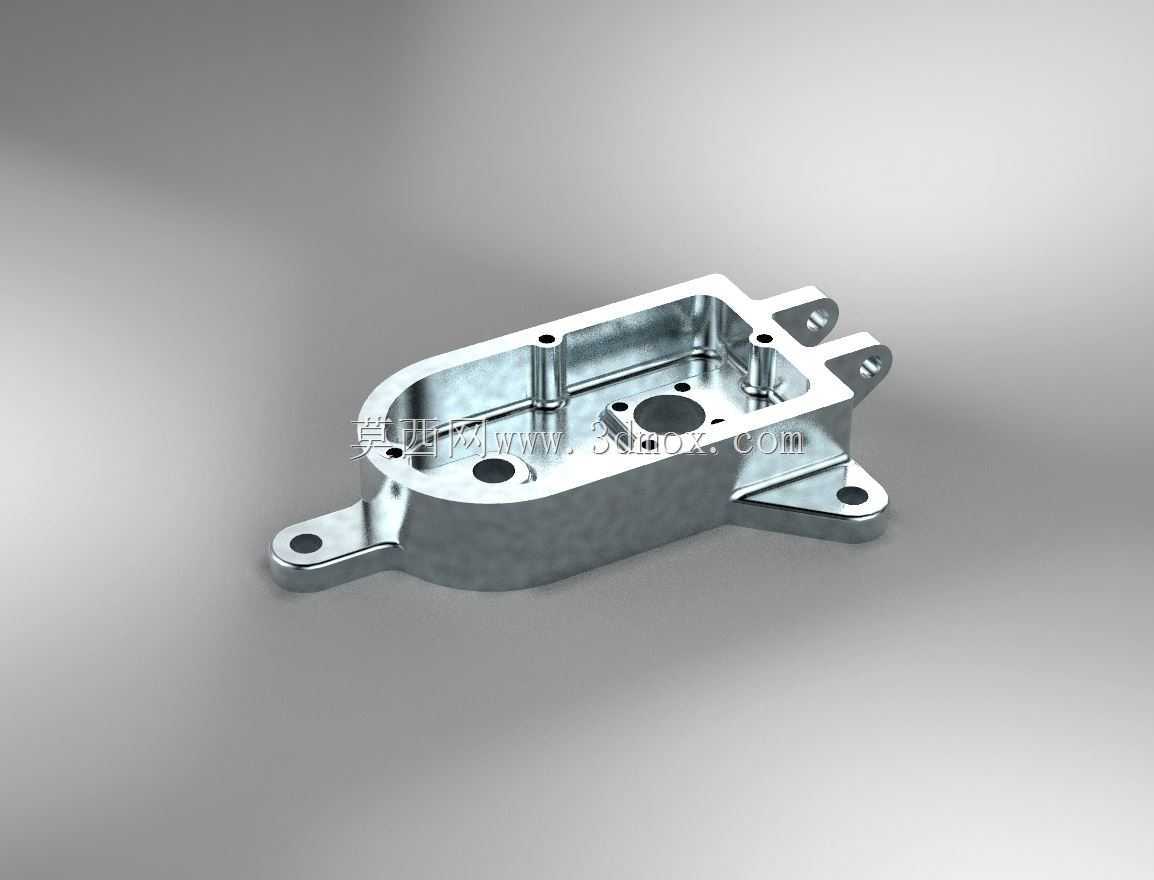

　　这款锌压铸材质的接线壳体，在低压电气布线、小型机电设备内部走线、户外小型传感节点接线防护场景中应用十分广泛，日常做设备电气改造、小型工控装置装配时，这类壳体是用来规整线路分支、做导线接头绝缘防护与物理承载的常用构件。不同于塑料材质的接线盒，锌压铸壳体的抗冲击强度更高，在存在轻微振动、偶尔有外力磕碰的设备安装位，能更好地保护内部的导线接头，避免接头松脱、绝缘层破损引发的电气故障，同时金属材质的壳体还能提供一定的电磁屏蔽效果，减少外界电磁干扰对壳体内接线端子传输信号的影响，在靠近变频驱动、伺服电机这类存在电磁辐射的设备旁布线时，这种屏蔽特性的优势会格外明显。从结构设计来看，壳体采用了一体压铸成型的槽型主体结构，侧壁厚度均匀，

　　既保证了整体结构刚度，又不会因为壁厚突变导致压铸过程中出现缩孔、冷隔等成型缺陷，壳体内部预留的几个柱状凸台，是用来安装内置接线端子排或者小型PCB接线板的安装位，凸台的高度经过精准控制，既保证端子安装后和壳体底部留有足够的安全爬电距离，又不会让内部元件过高顶到配套的盒盖。壳体外侧延伸出的三个带安装孔的固定耳，是整个构件和设备机架、安装基面贴合的承载结构，安装孔的位置公差控制在合理范围内，能适配常规的M4或者M5规格的安装螺钉，固定耳和主体连接处做了圆弧过渡加强，避免安装时螺钉锁紧力过大导致固定耳根部断裂，同时固定耳的安装面和壳体主体的基准面保持共面，安装后壳体不会出现歪斜，能保证盒盖和壳体配合面的密封间隙均匀。

　　在设计这类压铸件的时候，首先要考虑的是压铸工艺的脱模斜度，所有侧壁和内部凸台都预留了符合锌合金压铸要求的脱模角度，不会出现成型后粘模的问题，壳体边缘的配合面做了一圈平整的止口结构，配套盒盖安装后能实现较好的贴合，配合密封胶条使用时可以达到基础的防尘防溅效果，适配多数室内或者有遮蔽的户外安装场景。壳体上预留的几个进出线孔位，位置分布在壳体的不同侧壁，方便不同方向的线缆接入，避免线缆过度弯折导致线芯断裂，孔位的尺寸适配常规的电缆防水接头，用户可以根据实际使用的线缆规格选配对应的接头，不用额外对壳体进行二次打孔加工。从安装边界来看，这款接线壳体的整体外形属于紧凑型设计，占用的安装空间较小，在设备内部布线空间局促的位置也能顺利安装，

　　固定耳的外伸长度经过优化，既保证安装时螺钉有足够的操作空间，又不会过多占用周边的安装位置，壳体内部的有效容腔空间，可以容纳3到5组导线接头的对接，或者安装一块小型的接线端子板，满足多数小型支路的接线转接需求。实际使用过程中，这类锌压铸接线盒的耐用性远优于普通塑料接线盒，在环境温度变化较大的工况下，锌合金的热膨胀系数和常用的金属机架更为接近，不会因为温度循环导致安装松动，同时金属壳体的导热性更好，内部接线接头如果出现轻微的发热，热量可以通过壳体快速散发出去，降低局部过热引发的安全隐患。做结构设计的时候，还要注意壳体内部的棱角位置都做了小圆角处理，一方面是压铸工艺的要求，避免应力集中导致构件开裂，另一方面也能防止穿线的时候尖锐的棱角划伤线缆绝缘层，造成短路隐患。壳体表面没有多余的装饰结构，平整的外表面方便后续做喷塑、镀锌等表面处理，提升壳体的防腐蚀能力，在有轻度腐蚀的工业环境中也能长期使用。
