喷丸设备用惰轮托板金属结构件

　　在表面处理生产线的喷丸工序段，这类托板是承载惰轮组件、保障丸料循环路径稳定的核心支撑零件，不管是喷丸铸造线的连续送料工位，还是喷丸热锻的工件流转工位，都能看到这类结构件的应用。日常工况里，它要持续承受高速弹丸的持续冲刷，还要承载惰轮转动带来的交变载荷，同时要适配工位上多组惰轮的安装定位，避免传动过程中出现轮体偏移、皮带跳齿的问题。

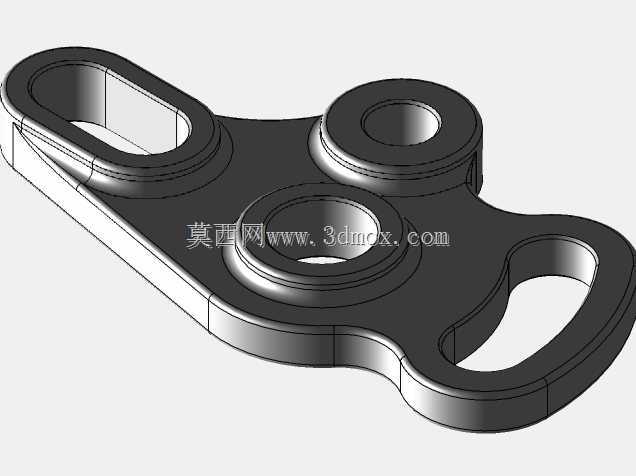

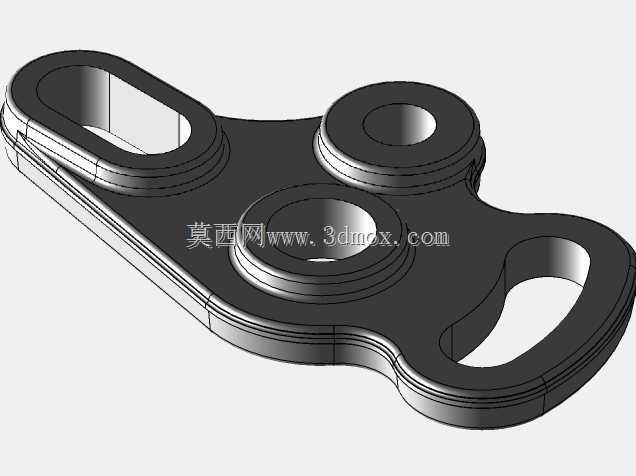

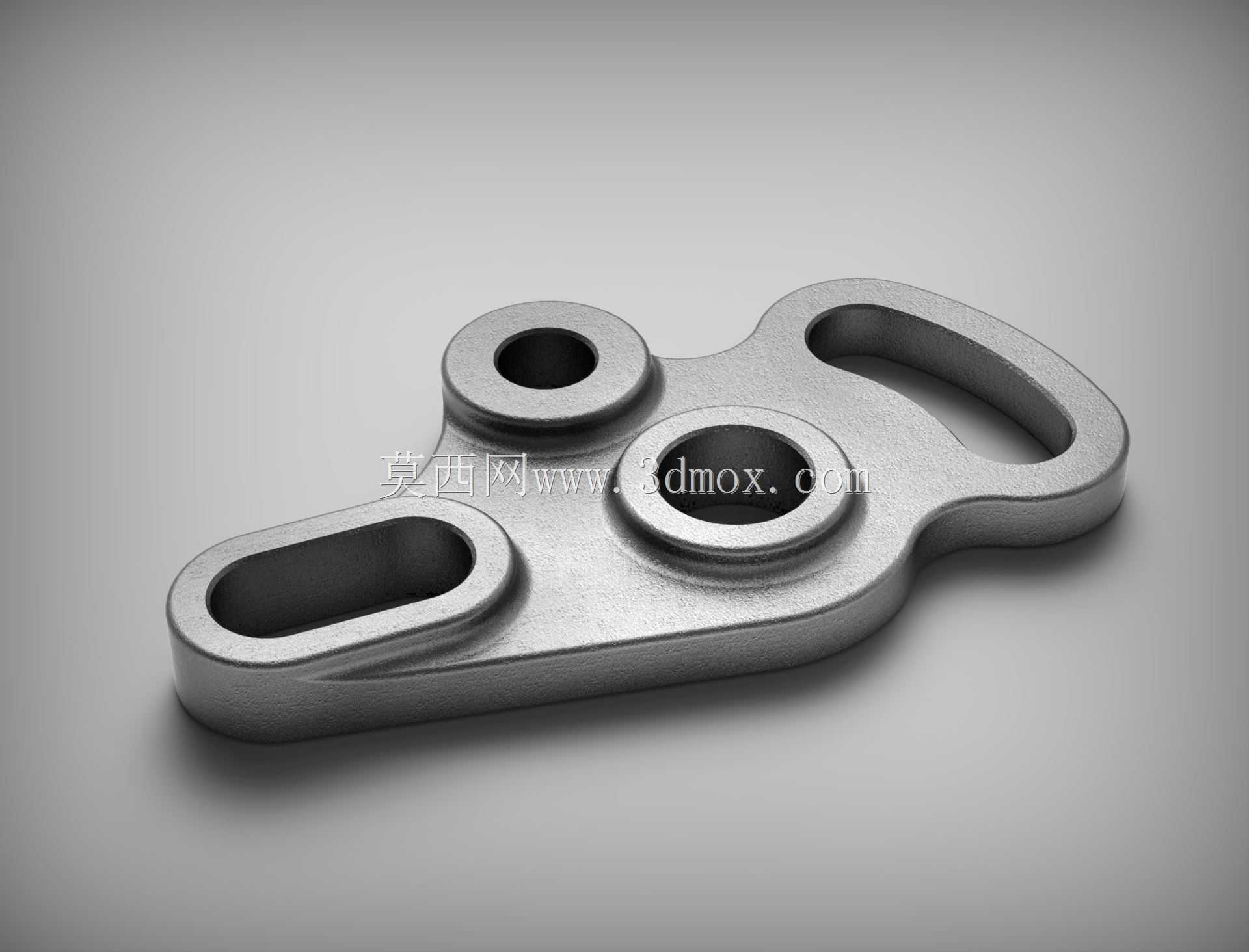

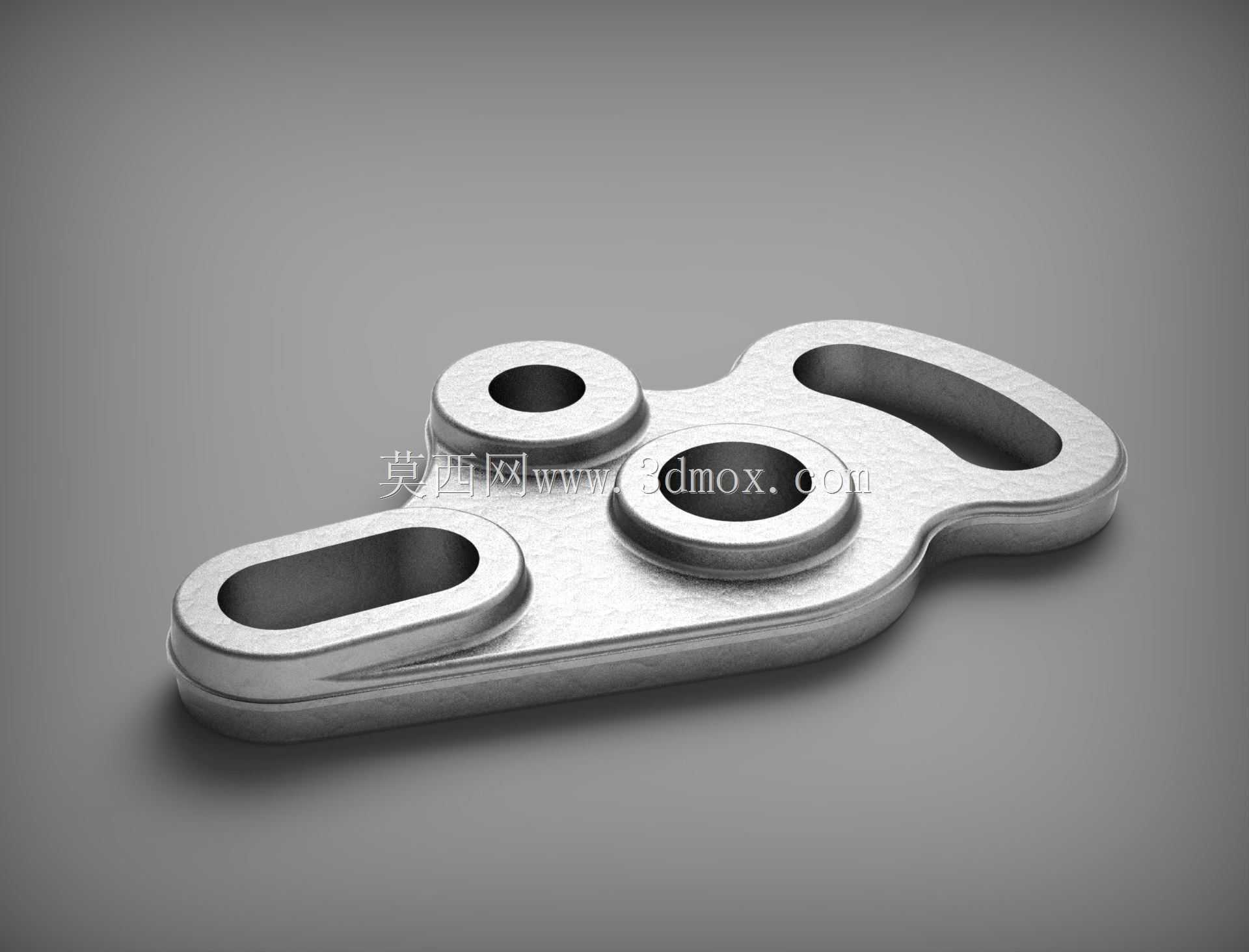

　　从结构设计逻辑来看，整个零件采用一体化冲压或精铸成型的扁平式构型，主体轮廓顺着惰轮的排布轨迹做了随形的圆弧过渡，没有多余的突出结构，能最大程度减少弹丸击打过程中的应力集中点。板体上设置了两处圆形沉台安装孔，对应惰轮的转轴固定位，沉台的深度刚好匹配转轴端部的定位凸台，安装后转轴端面不会突出板体平面，避免和周边运转的传动部件发生干涉；另外两处长条形腰型孔则是用于组件整体的位置微调，安装时可以顺着腰孔的长度方向调整托板的固定位置，补偿机架加工带来的装配误差，也能适配不同张紧度的传动带安装需求，不用额外加工调整垫片就能完成张紧度校准。

　　从安装边界来看，零件整体厚度控制在适配重载工位的刚性需求范围内，板体边缘做了小尺寸的圆角钝化处理，既不会在安装维护时划伤操作人员，也能减少弹丸击打在锐边处造成的崩边损耗。所有安装孔的位置度公差控制在工业级装配要求范围内，圆形孔的同轴度、腰型孔的直线度都匹配常规紧固件的装配精度，不需要二次修配就能直接完成组装。板体的平面度经过校平处理，安装后和机架贴合面的间隙控制在极小范围内，避免长期受载后出现翘曲变形，导致惰轮转动卡滞。

　　实际使用过程中，这类托板的受力点主要集中在两个圆形安装孔的周边区域，设计时特意在孔位周边做了局部加厚的凸台结构，不用整体增加板厚就提升了受力区域的结构强度，既控制了零件的整体重量，也减少了材料消耗。零件的表面粗糙度适配喷丸工况的耐磨需求，没有过高的表面精度要求，只要能保证安装面的贴合度即可，加工成本可控，也方便后期损耗后的快速更换。在喷丸设备的日常维护中，这类托板属于易损的支撑类配件，当表面被弹丸冲刷出明显的凹坑、或者安装孔出现磨损变形时，直接整体更换即可，不需要对整个惰轮组件进行拆解维修，能大幅缩短生产线的停机维护时间。

　　不同于普通的设备安装平板，这款托板的轮廓完全避让了惰轮转动时的外围运动包络，哪怕是传动带出现小幅跳动，也不会和板体发生摩擦，同时板体上没有多余的凹槽或死角，弹丸击打后能顺着光滑的板面滑落回丸料回收系统，不会在板面积存丸料造成额外的磨损。在热锻件的喷丸处理工位，周边环境温度相对较高，这款零件的构型没有薄壁易变形的结构，在持续的高温辐射环境下也能保持尺寸稳定，不会因为热胀冷缩出现安装孔位错位的问题。针对铸造车间的多粉尘工况，板体的平整结构也不容易积尘，日常巡检时只需要简单吹扫就能保持表面清洁，能直观观察到板体的磨损情况，提前预判更换周期，避免零件突然断裂造成生产线停摆。
