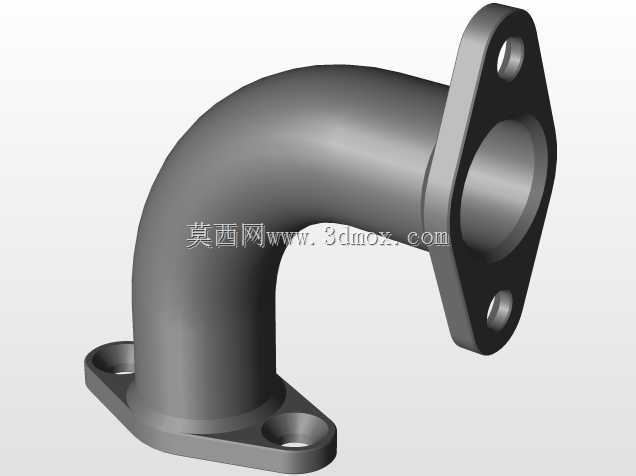

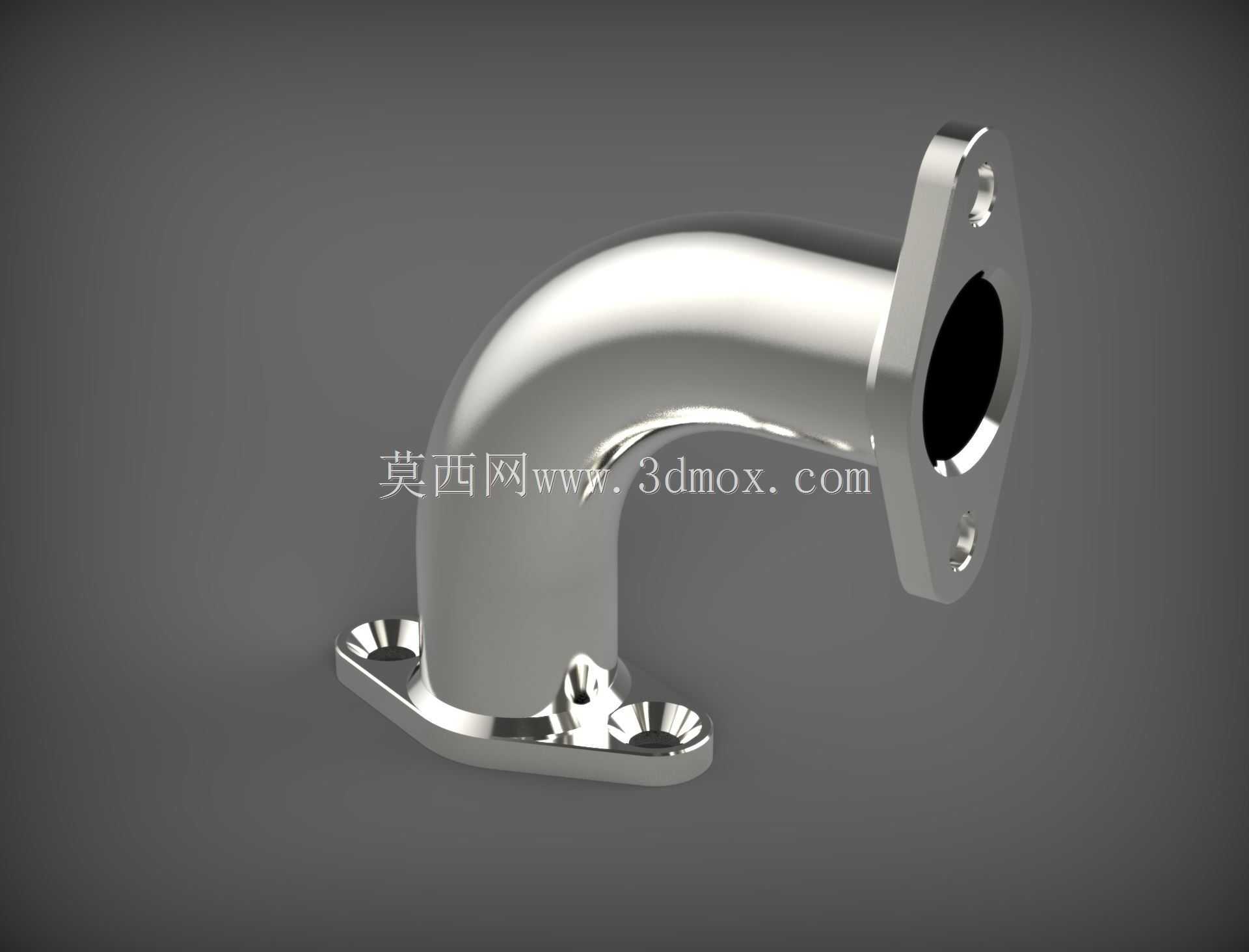

90度不锈钢法兰弯管焊接接头结构

　　在流体输送管路系统的布设过程中，经常会遇到管路需要转向90度同时两端需要通过法兰实现刚性密封连接的工况，这类场景下普通的对焊弯头无法直接匹配法兰安装面，需要额外焊接配对法兰，不仅增加现场施工的焊接工作量，还容易因为现场焊接的变形导致法兰密封面平面度超差，引发管路泄漏隐患，这款一体化焊接结构的不锈钢法兰弯头就是针对这类痛点设计的管路连接件。

　　从实际应用场景来看，这类弯头广泛应用在食品卫生级流体输送、化工腐蚀性介质管路、水处理设备管路、车用进气排气系统、液压泵站管路布局中，尤其是在安装空间局促，无法通过多段管件拼接实现转向的位置，这种两端自带法兰安装位的一体式弯头可以大幅减少管路接头数量，降低整个管路的泄漏风险点。

　　产品的功能特性上，整体采用不锈钢材质冲压焊接成型，流道内壁做了圆弧过渡处理，不存在普通拼接弯头的直角拐点，介质流经弯头时的流阻更小，不会出现介质在拐角处滞留堆积的问题，对于输送含有细小固体颗粒的介质或者高粘度流体时，能有效避免管路堵塞的情况。两端的法兰安装面与弯管主体采用满焊工艺连接，焊接位置做了打磨钝化处理，不存在卫生死角，满足食品、医药行业对管路元件的卫生要求，法兰上的安装孔位采用对称式布局，安装时不需要刻意调整孔位角度，适配常规的法兰配对安装标准。

　　设计思路上，这款弯头没有采用常见的铸造工艺成型，而是选用标准壁厚的不锈钢无缝管弯制成型90度圆弧段，两端分别焊接冲压成型的菱形法兰片，相比铸造弯头，冲压焊接结构的壁厚更均匀，不存在铸造件常见的砂眼、气孔等内部缺陷，承压能力更强，同时整体重量更轻。弯管的弯曲半径采用长半径设计，也就是弯曲半径为管路通径的1.5倍，这个弯曲半径是管路设计中兼顾流阻和安装空间的最优值，既不会因为弯曲半径过小导致流阻陡增，也不会因为弯曲半径过大占用过多安装空间。法兰片的设计没有采用常规的圆形法兰，而是根据安装孔的位置设计成菱形结构，在保证安装强度的前提下，切除了圆形法兰上无安装孔的多余部分，既减少了材料消耗降低成本，也缩小了弯头的整体安装轮廓，在狭小空间内安装时不会和周边的管路、结构件发生干涉。

　　外形尺寸与安装边界方面，弯管两端的法兰面呈90度垂直布局，两个法兰面的中心距根据通径大小做了匹配设计，安装时只需要保证两端配对法兰的密封面与弯头法兰面平行，穿入螺栓后对角均匀拧紧即可完成安装，不需要额外调整管路角度。法兰上的安装孔为通孔设计，适配对应规格的标准螺栓，安装孔的孔径比螺栓公称直径大1mm，预留了微小的安装调整余量，抵消管路加工时的微小尺寸误差。弯头的整体外轮廓没有突出的尖锐结构，所有焊接位置都做了圆角打磨，安装和后期维护时不会划伤操作人员。在管路布局设计时，需要预留出弯头的安装空间，尤其是弯管圆弧段的外侧，要预留足够的操作空间方便螺栓的拧紧作业，同时要注意弯管的安装方向，保证介质从法兰端流入时顺着圆弧流道转向，避免反向安装导致流阻增大。另外，因为是焊接结构，安装时要注意避免焊接位置承受额外的管路应力，管路固定支架要设置在靠近弯头两端的直管段位置，不要让弯头本身承受管路的重量，防止长期受力导致焊接位置出现疲劳裂纹。
