异形双法兰连接轴座结构设计

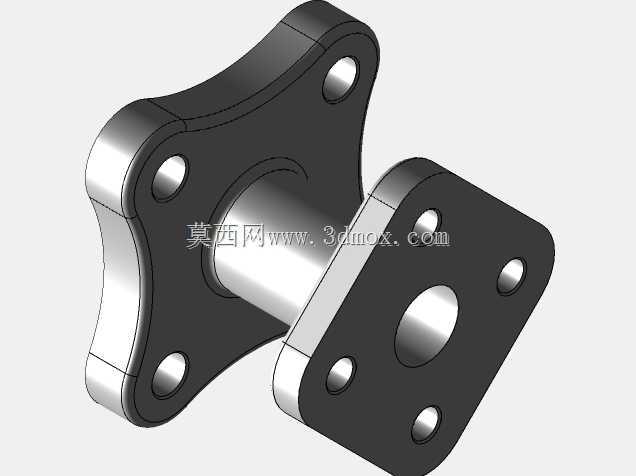

　　在流体管路布设、传动系统接驳、工装夹具定位等场景里，这类异形双法兰连接结构的使用频率一直不低，很多工程师在做跨模块对接时，都会优先考虑这类带一体式轴身的法兰连接件，毕竟它能同时解决两端不同安装面的适配问题，还能保证同轴度公差，减少装配后的累积误差。从结构本身来看，这个零件一端采用了四孔异形弧边法兰盘，弧边的轮廓设计不是为了造型好看，而是在保证四个安装孔位连接强度的前提下，尽可能削减法兰盘的边角冗余重量，同时避免安装时和周边的管线、凸台结构产生干涉，很多安装空间局促的设备舱内部，直角法兰盘经常会因为边角突出碰到相邻部件，这种带圆弧过渡的异形法兰就能很好规避这个问题。另一端是标准方形四孔法兰，四个安装孔对称分布在方形盘的四个角位，

　　孔位的中心距公差控制在IT7级区间，能适配常规的方形安装面接驳需求，不管是和阀块、泵体接口还是设备侧壁的安装座对接，都能保证贴合面的密封性，不会出现局部压合不实的情况。中间的连接轴身是等直径的空心结构，空心设计一方面能降低整个零件的自重，对于有轻量化要求的移动设备、机载组件来说，每减少一克无效重量都能提升整体的动态响应性能；另一方面空心内孔可以作为流体通道、传动轴穿设孔或者线缆过孔，不用额外在对接位置开设走线走管的空间，大幅提升集成度。做这类零件的三维建模时，首先要确定两端法兰的相对位置关系，保证两端法兰的安装面平行度公差在0.02mm以内，轴身和两端法兰的同轴度要控制在0.015mm区间，不然装配后会出现连接应力集中，

　　长时间受交变载荷作用时，轴身和法兰的衔接位置容易出现疲劳裂纹。安装孔的设计要考虑螺栓的穿设间隙，通常比选用的螺栓公称直径大0.2-0.5mm，方便装配时调整对位，同时法兰盘的厚度要根据实际承受的拉压载荷计算，保证螺栓锁紧后法兰盘不会出现翘曲变形，弧边法兰的过渡圆角要做R3以上的圆滑处理，避免应力集中在边角位置。实际选型使用时，要先确认两端安装面的孔位中心距是否匹配，轴身的长度要根据两个对接模块之间的间距确定，不能太长导致安装后两端法兰无法完全贴合，也不能太短使得对接位置出现间隙，影响连接刚性。如果是用在有压力要求的流体管路场景，两端法兰的贴合面还要加工密封槽，加装O型密封圈保证密封性能，这时候建模时就要提前预留密封槽的位置，

　　槽的深度和宽度要根据选用的密封圈线径确定，保证压缩量在合理区间，既不会因为压缩量太大导致密封圈过早老化，也不会因为压缩量不够出现泄漏。如果是用在传动系统的扭矩传递场景，轴身和法兰的衔接位置要做加强筋过渡，提升抗扭强度，安装孔可以采用铰制孔设计，靠螺栓的剪切力传递扭矩，比普通的摩擦锁紧连接能承受更大的交变扭矩。很多新手工程师在设计这类连接件时，容易忽略安装边界的问题，比如只考虑法兰本身的尺寸，没算上螺栓头、螺母的安装空间，导致装配时扳手没有操作空间，没法完成锁紧，这个异形法兰的弧边设计其实也给螺栓安装预留了足够的操作空间，四个孔位的外侧都有足够的平面放置套筒工具，不用专门做沉孔避让就能完成螺栓锁紧。另外零件的边角都做了倒角处理，没有尖锐的毛刺边，不管是加工时的装夹还是后续的装配操作，都不会划伤操作人员，也不会在安装过程中刮伤相邻部件的表面涂层。空心轴身的内孔粗糙度要控制在Ra3.2以内，如果是走流体介质的话还要做抛光处理，减少介质流动的阻力，也避免杂质残留在孔壁的凹凸位置造成堵塞。整体结构没有复杂的异形曲面，不管是采用机加工还是铸造成型都能很方便地生产，加工工序少，成本可控，适合批量用在各类通用机械设备的对接位置。
