圆形电缆连接应变消除夹结构设计

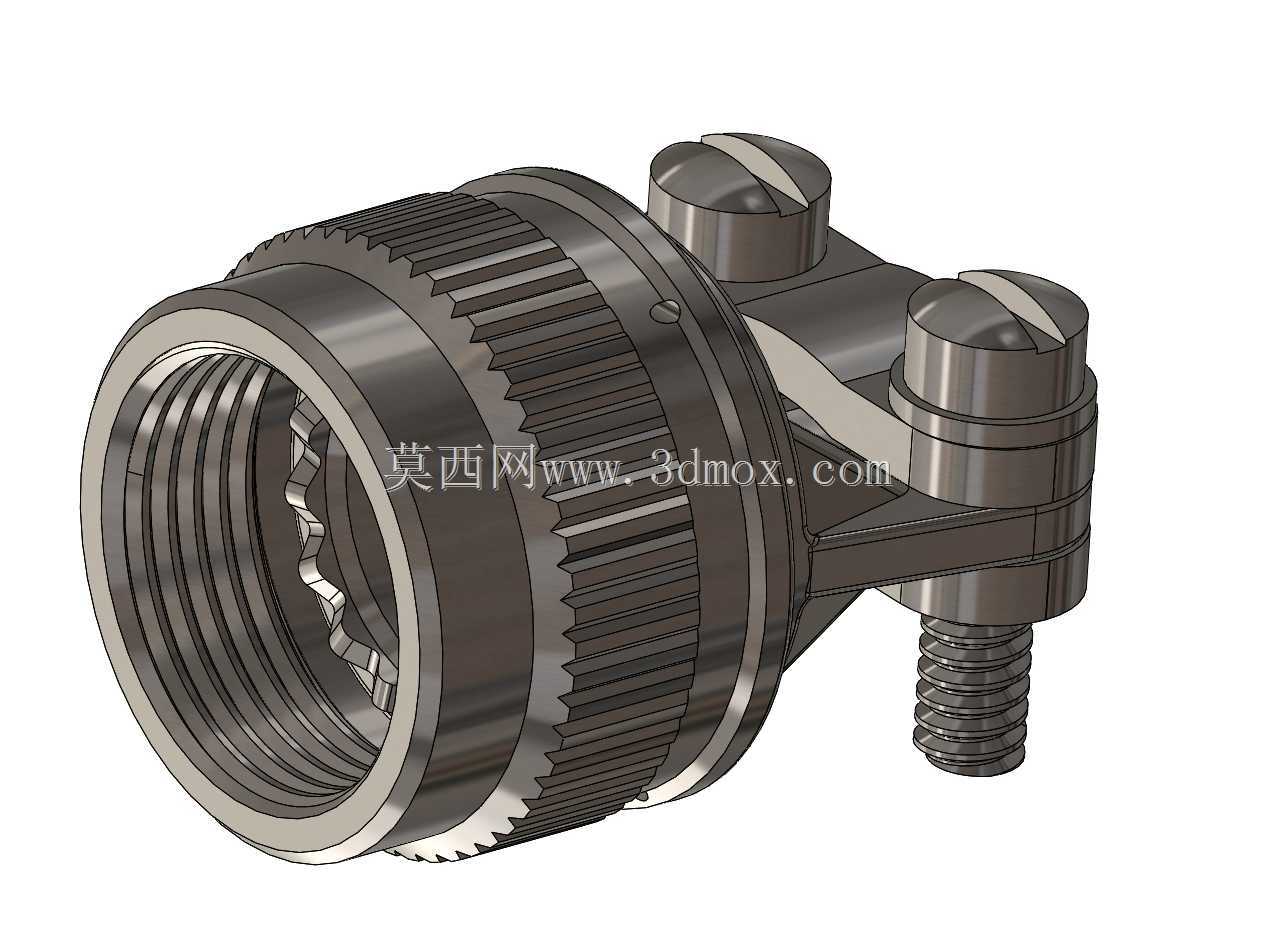

　　在工业线缆连接场景中，线缆与连接器对接位置长期受弯折、拉扯外力作用，极易出现线芯断裂、屏蔽层破损、连接松脱等失效问题，这类应变消除结构正是为解决该痛点设计的核心配套部件，广泛应用在航空航天机载设备连接、工业控制柜内部布线、户外重型设备外接线缆接口、测试仪器信号传输端口等对连接可靠性要求严苛的场景中。该结构主体采用带内螺纹的金属连接套作为对接基体，内螺纹段可直接与对应规格的公端连接器壳体旋合锁紧，连接套外圈设计有滚花纹理，无需借助额外工装即可徒手完成旋紧操作，滚花的齿形参数经过反复校核，既保证足够的手部摩擦力，又不会因齿形过于尖锐划伤操作人员手部，在设备维护、现场布线等无工具作业场景下实用性极强。

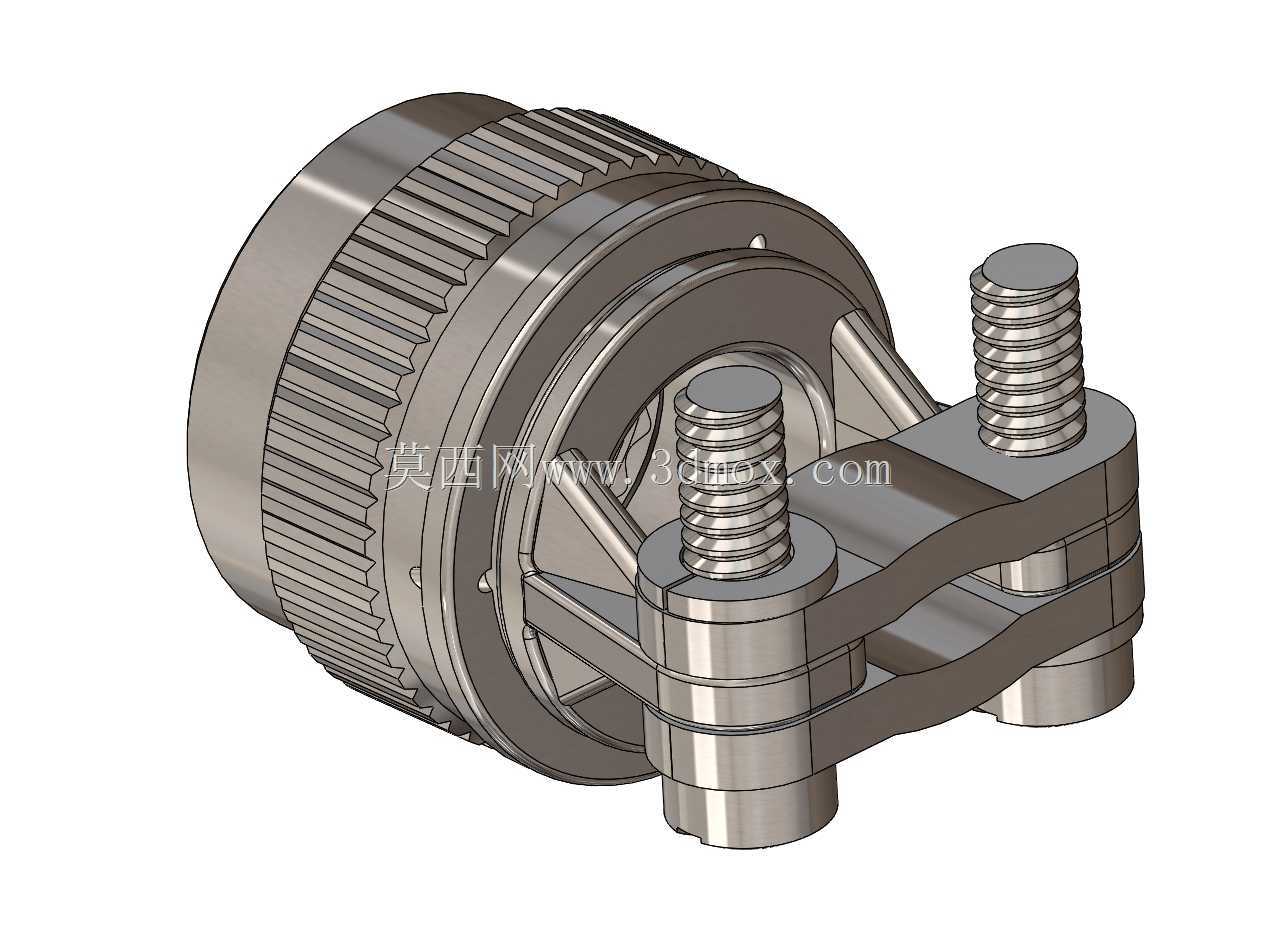

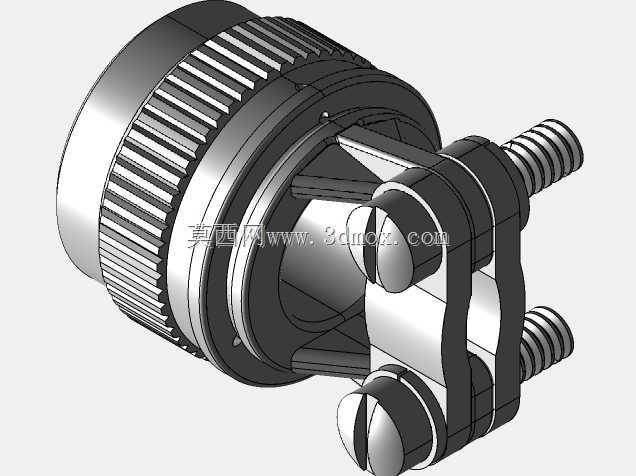

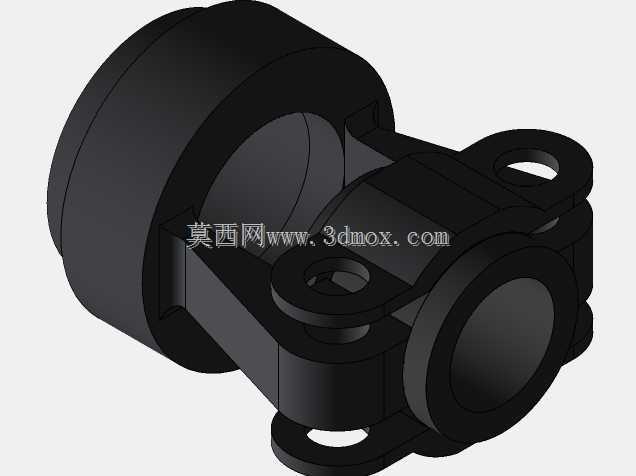

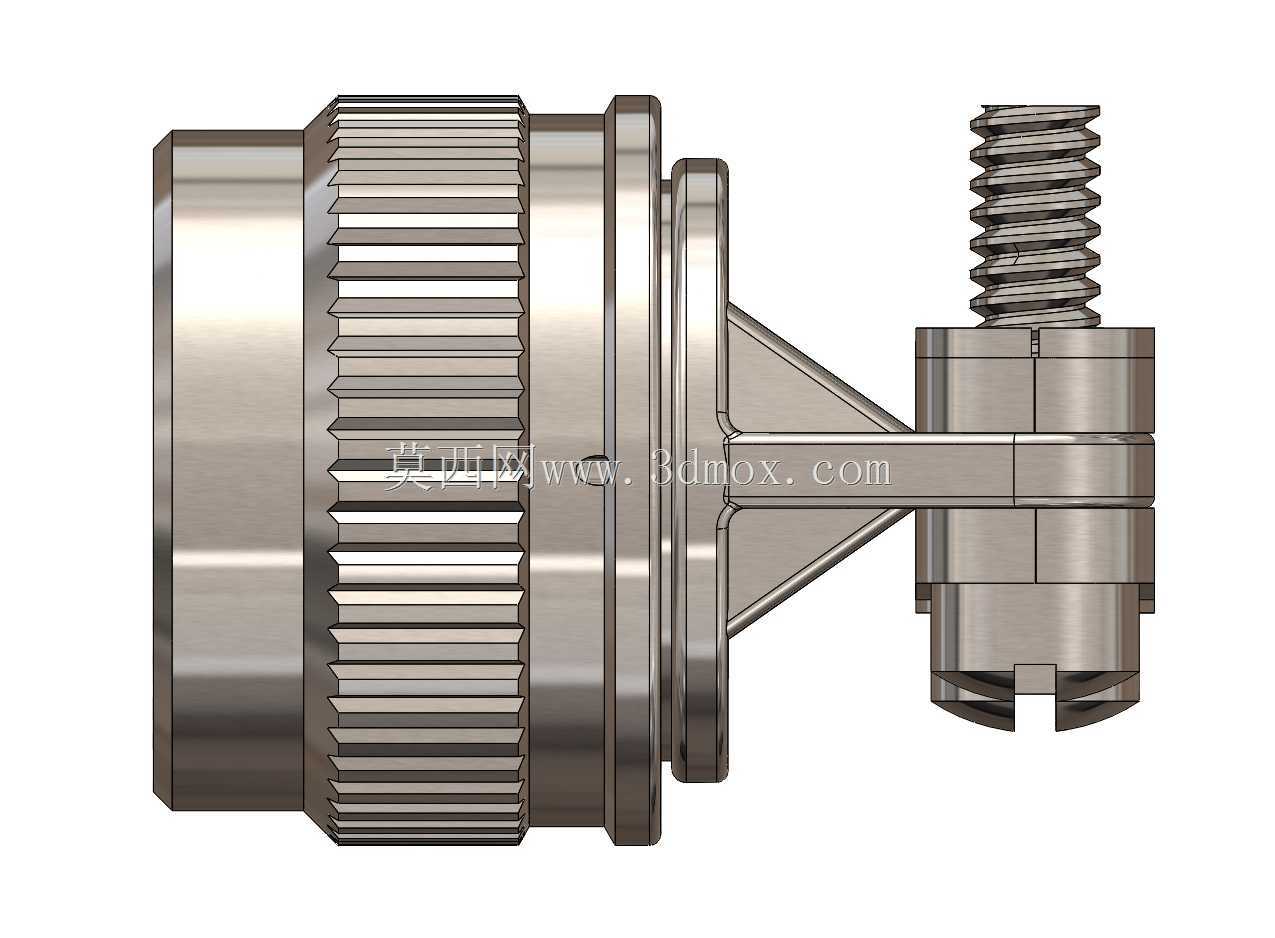

　　连接套侧方延伸出的夹固支架是实现应变消除功能的核心结构，支架上设置两个对称分布的开槽圆柱头螺钉，安装时将穿入连接套内部的线缆外护套置于两个螺钉的压合范围内，逐步拧紧螺钉即可将线缆外护套牢牢压合在支架的弧形定位面上，压合面特意设计成与线缆外径匹配的圆弧轮廓，避免平直面压接造成的线缆护套局部应力集中，防止长期使用过程中护套被压裂破损。支架末端伸出的外螺纹定位柱可与设备面板上的预制安装孔配合，通过螺母锁紧即可将整个连接结构固定在设备壳体上，明确了安装边界：安装时需保证螺纹柱伸出面板的长度足够容纳锁紧螺母与防松垫圈，连接套与设备面板之间需预留不小于10mm的操作空间，方便后续维护时徒手旋动连接套完成对接或拆卸，

　　线缆穿入端的弯曲半径需控制在线缆外径的6倍以上，避免线缆在接口处出现过小角度弯折。设计过程中重点平衡了夹固力与线缆防护的关系，螺钉的拧紧力矩设定在合理区间，既保证线缆承受轴向拉扯力时不会与连接器发生相对位移，又不会因压合力过大导致线缆内部线芯被压变形、影响信号或电力传输的稳定性；两个螺钉的对称布局可让压合力均匀分布在线缆护套圆周方向，避免单侧压接造成的线缆偏心、应力分布不均问题。连接套与夹固支架采用一体化加工成型结构，相比装配式结构消除了连接间隙，在长期受振动的工况下不会出现支架松动、夹固失效的问题，金属材质的选用也让整个结构具备优秀的抗冲击、耐老化性能，可在-40℃到120℃的宽温环境下稳定工作，适配户外、工业车间等复杂使用环境。

　　在实际布线作业中，该结构可将线缆弯折、拉扯产生的应力全部承载在金属结构件上，完全隔绝应力传递到内部的线芯与接触件连接位置，从根源上避免线芯疲劳断裂、接触件松脱等常见连接故障，大幅提升线缆连接系统的长期可靠性，降低设备运维过程中的线缆故障排查与更换成本。
