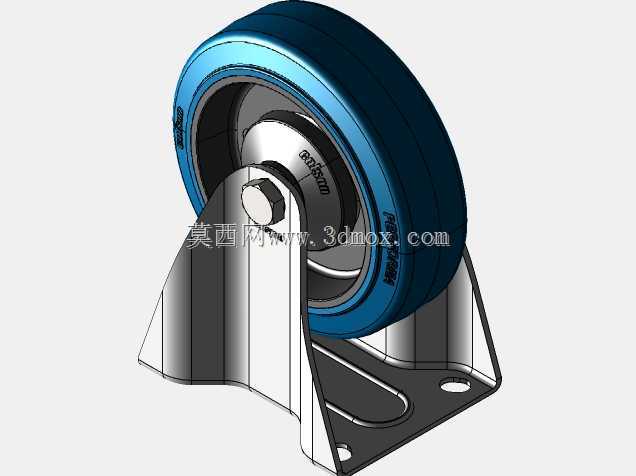

125mm固定式COLSON蓝轮定向脚轮结构

　　在车间周转工装、仓储货架、轻型自动化输送接驳台、商用服务设备的移动支撑结构选型中，定向脚轮是承担直线行进导向、静态负载承载的核心部件，这款125mm规格的固定拨叉式脚轮，适配单轮150kg额定负载的使用场景，轮体采用COLSON BLUE配方的弹性轮面材质，在环氧地坪、水磨石车间地面、平整水泥地面推行时，能有效降低滚动噪音，同时避免轮面刮擦留下印痕，适配多数工业生产场景的地面防护要求。从结构设计逻辑来看，这款定向脚轮采用固定拨叉式支架结构，区别于万向脚轮的回转支承结构，固定支架没有转向回转间隙，在长距离直线推行时不会出现方向摆偏，尤其适合需要沿固定轨道或直线路径移动的设备，比如生产线旁的固定路径物料周转车、大型电气柜的就位支撑、

　　重型陈列台的固定位移动支撑，安装后设备行进方向稳定，不需要额外配置导向结构就能保持直线移动轨迹。支架部分采用钣金冲压成型的一体式拨叉结构，安装底板带有两个长圆形安装孔，孔位的长圆设计可以抵消安装面的孔位加工误差，降低现场安装的对位难度，安装面的折弯翻边结构做了圆弧过渡处理，避免应力集中导致支架受冲击时开裂，拨叉与轮体的连接采用实心铆钉铆接，轮体转动部位内置精密滚珠轴承，滚动阻力小，在额定负载下推行不会出现卡滞、异响的问题，轮体的轮毂采用硬质工程材质，与轴承外圈过盈配合，长期负载下不会出现轴承松脱、轮毂开裂的问题。从安装边界尺寸来看，这款脚轮的轮径为125mm，安装后整体高度适配多数常规移动设备的底部安装空间，

　　固定支架的侧向宽度经过优化，不会突出设备底板的侧边，避免移动过程中剐蹭周边设备或墙体，轮面宽度适配常规的地面接触压强要求，150kg的单轮负载能力，在四轮配置的设备上可以承担总重450kg以内的负载（考虑三点着地的安全系数），完全覆盖轻型工装、中型货架、商用设备的移动支撑需求。在实际选型应用中，这类固定脚轮通常会和同规格的万向脚轮搭配使用，一般在设备的行进方向后端配置两个定向脚轮，前端配置两个带刹车的万向脚轮，既可以保证直线推行的稳定性，又能在需要转向时灵活调整方向，在需要设备长期固定就位的场景下，配合万向轮的刹车结构，可以完全锁止设备的移动和转向，避免设备受外力出现滑移。设计建模过程中，需要重点关注支架的折弯角度与轮体的间隙控制，

　　既要保证轮体转动时不会和支架发生摩擦干涉，又要控制支架的整体宽度，避免尺寸冗余，安装孔的中心距需要匹配行业通用的安装尺寸标准，确保这款脚轮可以直接替换同规格的其他品牌产品，降低用户的选型替换成本，轮面的弧度设计经过优化，和地面的接触面积均匀，不会出现局部压强过大导致轮面过早磨损的问题，轮体两侧的密封结构可以阻挡车间内的粉尘、碎屑进入轴承部位，延长轴承的使用寿命，减少日常维护的频次。在仓储物流场景中，这类定向脚轮适配的周转车可以沿着仓库的通道直线行进，操作人员推行时不需要频繁修正方向，降低劳动强度；在生产车间的工位器具上，固定脚轮的结构强度高，耐冲击性能好，即使偶尔越过地面的小型接缝、凸起，也不会出现支架变形、轮体损坏的问题；在商用设备领域，比如大型餐饮设备、医疗辅助设备的固定支撑位，这款脚轮的弹性轮面不会损伤商用场所的地砖、PVC地板，同时滚动噪音低，不会对周边环境造成噪音干扰。建模时对支架的钣金折弯系数做了精准匹配，确保加工后的支架尺寸和设计模型一致，轮体的曲面造型还原了真实产品的轮面弧度、轮毂细节，安装孔的位置、尺寸完全按照实物测绘参数绘制，结构工程师在做设备整体设计时，可以直接调用这个模型完成底部脚轮的装配干涉检查，不需要重新测绘建模，缩短设备设计的周期，同时模型的结构细节完整，也可以作为脚轮选型时的结构参考，直观了解这款脚轮的安装方式、外形尺寸、结构组成，避免选型时出现尺寸不匹配、安装方式不符的问题。
