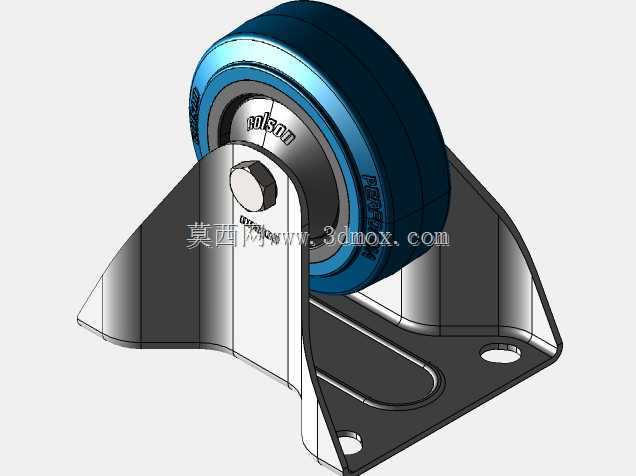

80mm固定型COLSON蓝轮重载脚轮结构

　　在仓储物流周转设备、车间轻型工装台架、固定式输送线接驳工位、商用厨房设备、中小型工业设备主机配套场景中，定向固定脚轮是承担设备静态承载、直线移动导向的核心支撑部件，这类脚轮不具备转向功能，相比万向轮拥有更高的结构刚性，直线行进时不会出现方向偏移，适合需要沿固定路径移动、或者大部分时间处于静置定位状态的设备配套使用。这款80mm直径的固定脚轮，轮体采用COLSON BLUE材质配方，轮面接触宽度经过匹配120kg额定载荷的校核，滚动时与地面的接触压强控制在橡胶材质许用应力范围内，在环氧地坪、水磨石地面、平整水泥地面上滚动时不会产生过深压痕，同时轮面的弹性材质可以过滤地面微小凸起带来的振动，避免设备上搭载的精密元器件受振动影响精度。

　　从结构设计逻辑来看，这款固定脚轮的支架采用一体式冲压成型工艺，安装底板与轮架支撑侧片为连续金属板材弯折成型，没有额外的焊接拼接点，从根源上避免了焊接部位应力集中导致的支架断裂风险，支架表面做了镀锌钝化处理，在常规车间湿度环境下可以长期使用不出现锈蚀。轮体与支架的连接采用单螺栓贯通轴结构，轴套部位内置精密滚珠轴承，轮体转动时的摩擦阻力远低于普通轴套结构，单人即可推动搭载四个该款脚轮、总重接近400kg的设备平稳移动，不会出现卡滞、异响问题。安装底板的开孔位置按照通用脚轮安装孔位规范设计，两个长圆形安装孔可以适配一定范围内的安装公差，现场安装时不需要对设备底部安装面做二次扩孔加工，降低现场装配的调整难度。

　　设计这类固定脚轮的三维结构时，首先要明确载荷传递路径：设备整体重量通过安装底板传递到两侧支撑片，再通过轮轴传递到轴承、轮体，最终分散到接触地面，因此在建模过程中需要重点校核支撑片弯折处的圆角半径，避免弯折半径过小导致板材冲压时出现裂纹，同时要保证轮轴安装孔的同轴度，避免两侧孔位偏移导致轮体转动时出现别劲、磨损加快的问题。轮体的弧度设计也需要重点考量，轮面采用微弧面设计，既可以保证直行时的接触面积足够分散载荷，又能在设备需要小范围调整位置时，不会因为轮面完全贴合地面导致转向阻力过大。

　　从安装边界尺寸来看，这款脚轮的总安装高度从底板安装面到轮底的垂直距离经过严格控制，搭配同系列转向脚轮使用时不会出现高度差导致的设备倾斜问题，轮体两侧与支架支撑片之间预留了足够的间隙，不会因为轮体热胀冷缩、或者缠绕细小杂物导致轮体卡死。支架的前缘和后缘做了圆弧收边处理，没有尖锐的冲压毛边，现场装配时不会划伤操作人员的手部，也不会在设备移动过程中勾扯地面的线缆、杂物。在实际选型配套过程中，这类固定脚轮通常搭配两个同规格万向脚轮使用，两个固定脚轮安装在设备行进方向的后侧，两个万向脚轮安装在前侧，既可以保证直线行进时的方向稳定性，又能通过前侧万向轮实现转向调整，相比四个万向轮的配置成本更低，方向控制难度更小，适合大多数不需要横向移动的工业设备、工装台架使用。轮体的材质硬度经过匹配常规工业地面的硬度调校，既不会因为过硬导致滚动时噪音过大，也不会因为过软导致轮体磨损加快、滚动阻力升高，在长期使用后轮面磨损量均匀，不会出现偏磨导致的设备倾斜问题。
