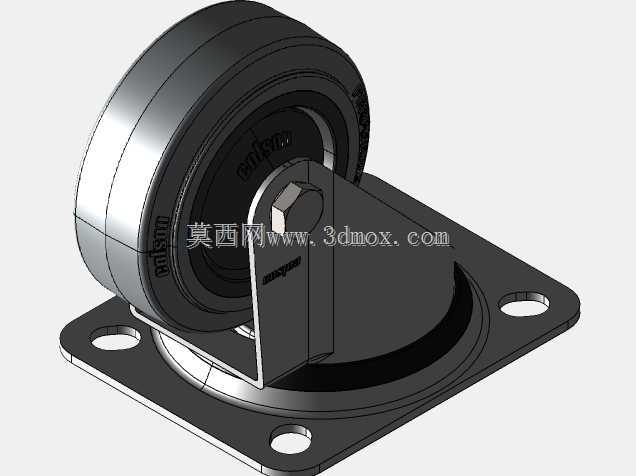

80mm直径平板安装式主旋转脚轮结构

　　在工业物流周转、轻型设备移动、商用展具移位这类需要频繁调整设备位置的场景里，旋转脚轮是决定移动顺畅度与停靠稳定性的核心部件，这款80mm规格的主旋转脚轮，就是针对中等载重工况下的万向移动需求设计的支撑移动部件。从实际选型适配的角度看，这类脚轮常被用在中小型工业推车、车间工位周转架、轻型自动化设备机座、商用展示柜、医疗辅助移动台这类需要兼顾移动灵活性与停靠可靠性的载体上，单轮120kg的额定负载能力，能够覆盖绝大多数轻型到中型移动载体的单支点承重需求，不会因为负载冗余不足出现轮体变形、转向卡滞的问题。

　　从结构设计的逻辑来看，这款脚轮采用了顶部方形法兰安装的结构，安装板上预留了四个对称分布的螺栓过孔，安装时不需要额外加工复杂的连接结构，只需要在设备底部的安装基准面上加工对应孔位，用标准螺栓就能完成紧固，安装边界清晰，适配市面上绝大多数标准脚轮的安装孔距，替换旧件时不需要重新改动设备基座结构，能大幅降低现场维护替换的成本。转向结构采用了密封式的回转支承设计，回转部分隐藏在安装板与轮架之间，能够阻挡车间内的粉尘、碎屑、少量飞溅液体进入回转摩擦面，避免长期使用后出现转向发涩、卡滞的问题，哪怕是在有少量粉尘的机加工车间、或者有轻微水渍的商用仓储环境里，也能保持顺畅的万向转向性能。

　　轮体部分采用了COLSON标准的灰色弹性轮面材质，这种材质的硬度控制在兼顾滚动阻力与地面保护的区间，在环氧地坪、瓷砖地面、硬化水泥地面上滚动时，不会划伤地面涂层，同时轮面的微弹性能够吸收地面微小凸起带来的振动，避免移动过程中设备上的精密部件因为颠簸出现移位或者精度偏差。轮体内部采用了双滚珠轴承的支撑结构，轮体绕轮轴转动时的摩擦阻力很小，哪怕是满载状态下，单人也能轻松推动搭载该脚轮的设备，不会出现轮体转动卡滞、推行费力的问题。轮架部分采用了加厚的冲压钢结构，表面做了防锈处理，轮架与轮轴的连接位置做了加强翻边，避免长期承受冲击负载时出现轮架变形、轮轴偏移的问题，哪怕是推行过程中遇到小的台阶或者地面落差，轮架也能承受瞬时的冲击载荷，不会出现结构断裂的失效问题。

　　从三维建模的角度来看，这个模型完整还原了脚轮的所有装配关系，包括安装法兰的厚度、安装孔的位置与直径、回转支架的转动间隙、轮体的直径与宽度、轮架的折弯角度与加强结构，在做设备整体装配设计时，可以直接调用这个模型进行安装干涉检查，验证设备底部的离地间隙是否足够、转向时轮体会不会和设备底部的其他结构发生碰撞，不需要重新测绘建模就能完成脚轮部分的装配验证，能大幅缩短设备结构设计的周期。在实际选型时，需要注意这款脚轮的旋转半径，也就是安装板中心到轮体外缘的最大水平距离，在布置设备底部的脚轮位置时，要预留足够的转向空间，避免脚轮转至最大角度时与设备侧面或者底部的其他部件发生干涉，同时要根据设备的总重量，合理配置脚轮的数量，一般四个脚轮支撑的设备，总载重建议控制在单轮额定负载总和的70%以内，留出足够的负载冗余，应对地面不平整带来的瞬时冲击载荷，延长脚轮的使用寿命。另外这款旋转脚轮没有自带刹车结构，如果应用场景需要设备停靠时保持位置固定，可以搭配同规格带刹车的同系列脚轮配合使用，一般在设备的操作侧配置两个带刹车脚轮，另外两个配置无刹车的旋转脚轮，就能兼顾移动灵活性与停靠稳定性。轮面的灰色材质也具备一定的耐油污性能，在车间环境里沾到少量机油、切削液时，不会出现轮面溶胀、变硬开裂的问题，能够适应多数工业生产场景的使用环境。
