100mm负载型固定支架工业脚轮结构

　　在车间周转工装、轻型仓储货架、中小型自动化输送线接驳台、商用移动设备的底部支撑结构选型中，定向固定脚轮是兼顾移动导向性与静态放置稳定性的核心支撑部件，这款100mm轮径的固定拨叉脚轮，就是针对150kg级单轮负载场景设计的定向行走支撑件。从实际落地的使用场景来看，这类定向脚轮通常会和同规格的万向刹车脚轮搭配使用，常见的配置方案是在设备移动方向的后端装配两个定向脚轮，前端装配两个带刹车功能的万向脚轮，既可以保证长距离推移时的直线行走精度，避免推行过程中出现方向跑偏、蛇形摆动的问题，也能在设备停靠到指定工位后，通过前端刹车结构锁止滚轮，保证设备作业时不会出现意外滑移。不同于万向脚轮需要预留转向回转空间的设计，

　　这款固定拨叉结构的脚轮安装边界更易控制，支架采用一体式冲压弯折成型的金属拨叉结构，安装面为平板式设计，预留两个对称的螺栓安装孔，安装时不需要额外加工复杂的适配结构，只需要在设备底部的支撑梁上对应位置打出匹配孔径的安装孔，通过螺栓螺母紧固即可完成装配，安装面的轮廓尺寸经过优化，不会和设备底部的走线槽、加强筋等结构产生干涉，适配大多数标准型材搭建的设备机架安装需求。滚轮部分采用COLSON灰色高性能轮面材质，这种材质的轮面硬度适中，既可以在环氧地坪、水泥地面、瓷砖地面等常见工业地面上行走时不会压伤地面涂层，也能有效降低滚动阻力，推移设备时不需要施加过大的推力，同时轮面具备不错的耐磨性能，在日常车间使用场景下，

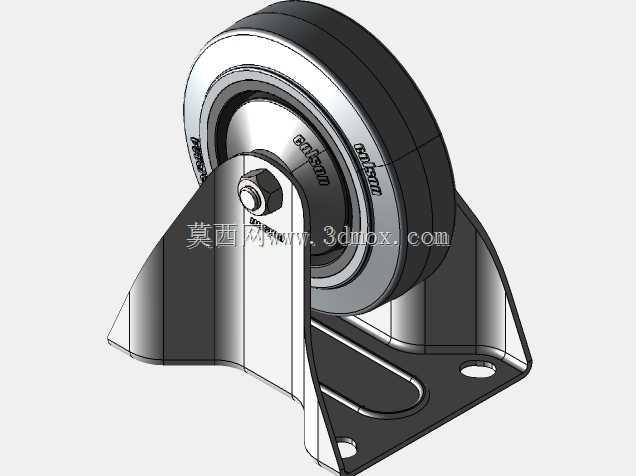

　　长期往复行走不会出现过度磨损、轮面掉屑的问题，适合车间内频繁短距离移动的工装设备使用。滚轮内部集成了密封型滚珠轴承，轴承和轮轴之间采用过盈配合装配，拨叉和轮轴的连接位置做了防松结构设计，长期承受交变载荷的情况下不会出现轮轴松动、滚轮偏摆的问题，固定拨叉的弯折位置做了圆弧过渡加强处理，避免冲压应力集中导致支架受冲击时出现开裂变形，当设备需要越过车间地面的小幅度接缝、门槛等凸起障碍时，支架的结构强度可以承受瞬时的冲击载荷，不会出现支架变形导致滚轮卡滞的问题。从建模设计的角度来看，这款脚轮的三维结构完整还原了实际产品的装配关系，包含了滚轮、内置轴承、轮轴、锁紧螺母、固定拨叉支架、安装底板等所有零部件的细节特征，轮面的品牌标识、

　　拨叉表面的冲压加强筋、安装孔的倒角细节都做了准确还原，在做设备整体装配设计时，可以直接将这个脚轮模型装配到设备底部支撑位置，用来验证设备底部的离地间隙、安装螺栓的长度选型、脚轮和周边结构的干涉情况，不需要再单独测绘脚轮尺寸，能有效缩短设备结构设计阶段的选型验证周期。不同于部分轻型脚轮采用的塑料支架结构，这款金属支架的固定脚轮在150kg额定负载下，支架的形变量控制在极小范围内，不会因为长期承重出现支架下弯、滚轮倾斜的问题，定向行走的精度可以长期保持，即使是在有少量切削液、油污的车间地面环境下，金属支架表面的防锈处理层也能抵御常见介质的腐蚀，不会过早出现锈蚀卡滞的问题。在实际选型过程中，需要注意这类固定脚轮没有转向功能，不能单独四个全用在需要灵活转向的移动设备上，必须和万向脚轮搭配使用，同时安装时要保证四个脚轮的安装面处于同一平面，避免出现单个脚轮悬空、负载分配不均导致的个别脚轮过载损坏问题，轮轴的锁紧螺母要按照推荐扭矩紧固，并且在日常维护中定期检查紧固情况，避免长期震动导致螺母松脱。
