喷丸处理铸钢三脚支撑安装支架结构

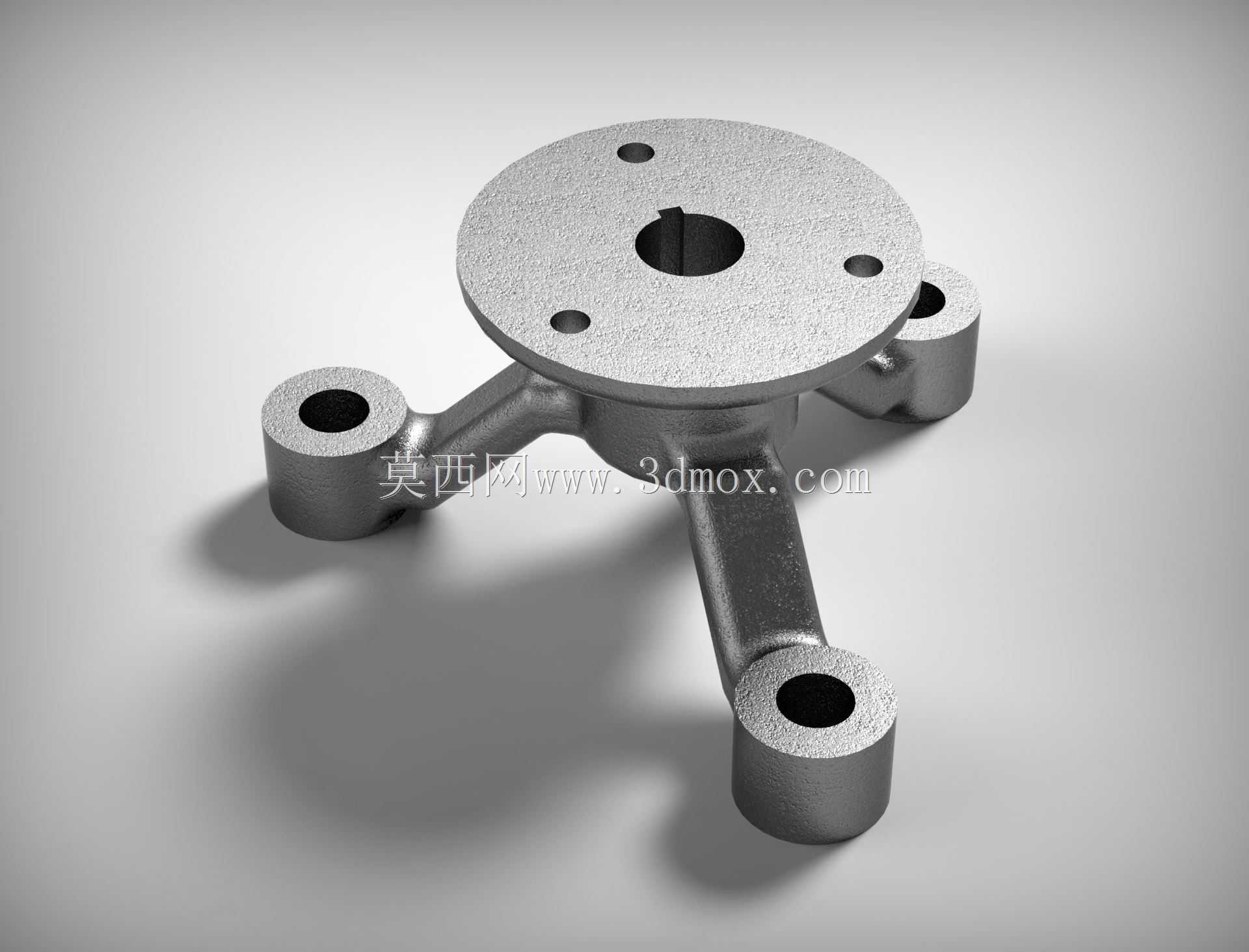

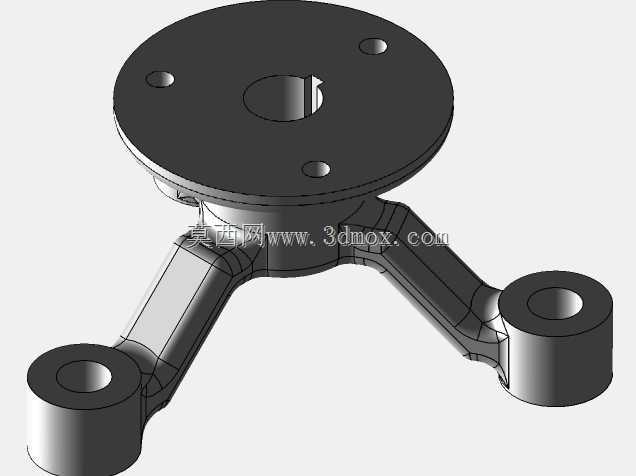

　　这类三脚式安装支架常被用在中小型动力单元、传动组件的机架固定场景中，比如轻型输送线的驱动端支撑、小型液压站的泵组安装位、户外检测设备的底部固定结构，核心作用是在不占用过多安装平面的前提下，为上方搭载的部件提供稳定的多点固定基础，同时预留出中心位置的轴类、管线穿接空间。从结构设计逻辑来看，顶部的圆形法兰盘是核心承载面，中心开设的带键槽通孔，是为了适配穿过支架中心的传动轴、定位芯轴，键槽结构可以避免轴与支架之间发生周向转动，保证动力传递或者定位精度；法兰盘上均匀分布的三个小孔，是用来穿装螺栓，将上方搭载的设备本体与支架法兰面锁合固定，孔位的分布角度经过受力校核，能让螺栓锁紧力均匀覆盖整个法兰接触面，避免局部应力集中导致法兰变形。

　　三个向外延伸的支脚采用等角度120度分布设计，相比四脚支架，这种三脚结构对安装平面的平面度公差容忍度更高，哪怕安装基面存在轻微的高低差，三个支脚也能同时贴合基面，不会出现四脚结构常见的“虚脚”问题，不需要额外增加调整垫片就能实现稳定放置；每个支脚末端都设计了带通孔的圆柱凸台，凸台的端面经过铣平处理，保证与安装基面接触时是完整的环形接触面，不会因为铸件表面的粗糙纹理导致接触面积不足，穿装地脚螺栓后，凸台的圆柱高度可以为螺栓提供足够的啮合长度，同时避免支脚杆部直接承受螺栓锁紧的压应力，防止支脚根部出现断裂风险。支脚与顶部法兰连接的过渡位置全部采用大圆角过渡设计，这是铸钢件设计的典型细节，因为铸造过程中直角位置容易出现缩松、应力集中缺陷，

　　大圆角过渡不仅能提升铸造工艺性，减少铸件废品率，还能在支架承受偏载载荷时，让应力顺着圆角平滑分散到各个支脚，避免转角位置出现应力断裂。整个支架采用铸钢材质制作，表面经过喷丸处理，一方面可以清除铸件表面的氧化皮、粘砂等铸造缺陷，让表面粗糙度均匀一致，提升后续涂装的附着力，另一方面喷丸带来的表面压应力可以提升支架的疲劳强度，在长期承受振动载荷的工况下，能有效延缓裂纹萌生的时间。从安装边界尺寸来看，顶部法兰盘的直径需要匹配上方搭载设备的安装止口尺寸，保证设备的定位止口能嵌入法兰内孔或者贴合法兰端面，三个支脚末端安装孔的中心距决定了支架的占地尺寸，选型时需要确认安装基面的预留孔位是否与支脚孔位匹配，支脚的高度决定了支架底部的预留空间，

　　这个空间可以用来布置管线、安装锁紧螺母，或者容纳穿过中心孔的轴端连接件，避免安装时出现干涉。在实际使用中，这类支架的承载能力需要结合支脚的截面尺寸、材质强度来核算，当上方搭载的设备存在振动源时，还可以在支脚凸台与安装基面之间加装橡胶减震垫，进一步降低振动传递，不过此时需要注意减震垫的压缩量不能过大，避免支架整体出现倾斜，影响上方设备的同轴度。中心孔的键槽尺寸需要与适配的轴类零件键槽匹配，安装时要保证键的两侧面与键槽侧面紧密贴合，不能出现间隙，否则长期转动冲击会导致键槽变形。法兰盘上的固定螺栓需要采用对角锁紧的方式逐步拧紧，保证法兰面与设备底面完全贴合，避免出现局部间隙导致设备运行时出现晃动。
