多排滚子链传动链轮结构设计

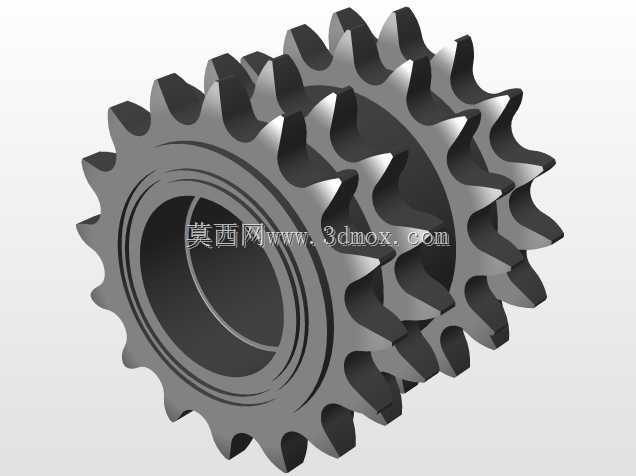

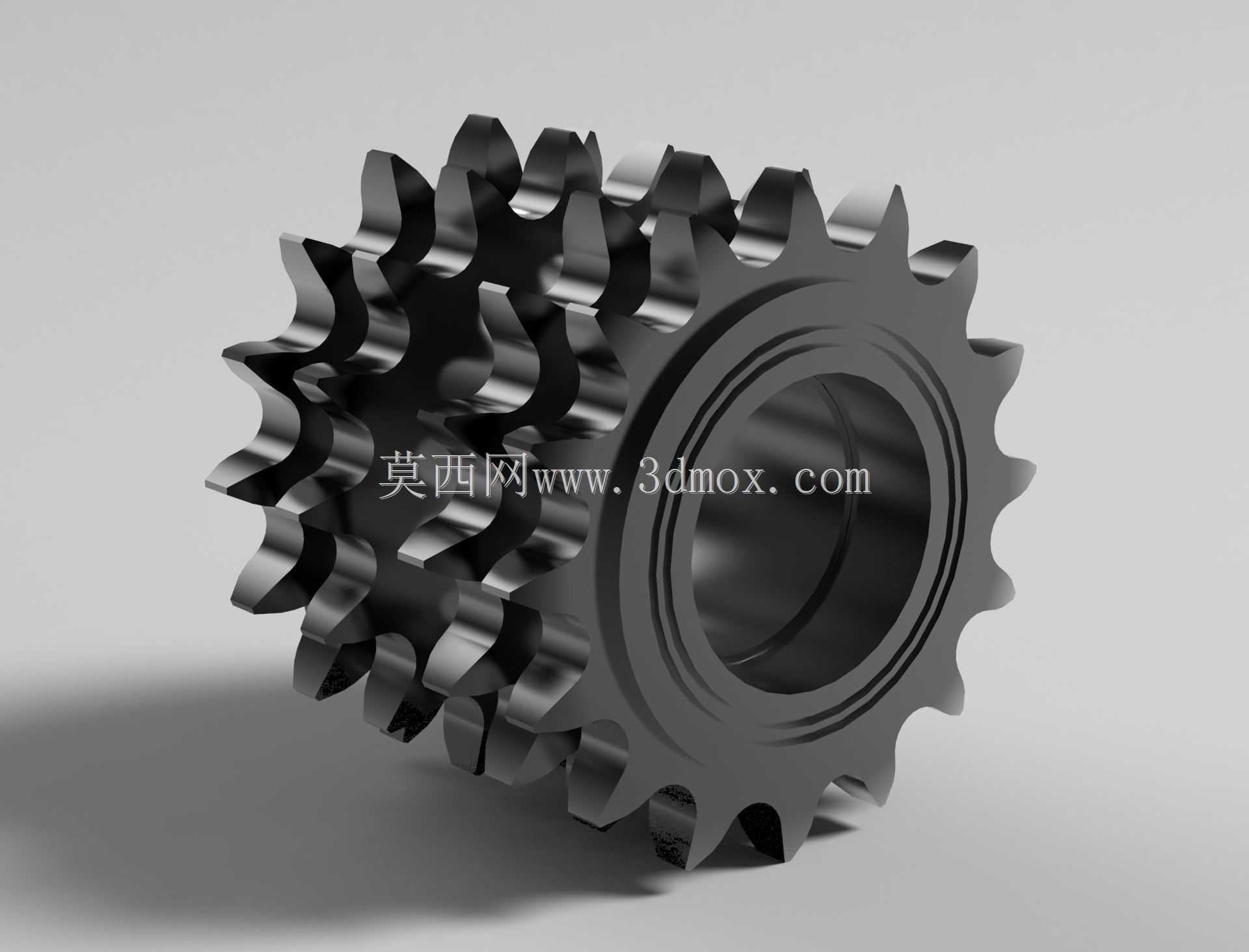

　　在各类工业传动场景中，链传动凭借其无弹性滑动、打滑率低、传动比恒定、传动效率高、环境适应性强的特点，被广泛应用于重载、低速、高温、多粉尘的工况环境中，而链轮作为链传动系统的核心啮合零件，其结构设计合理性直接决定整套传动机构的运行寿命、传动平稳性与噪音表现。本次设计的四排滚子链链轮，针对多排链并行传动的重载工况做了针对性结构优化，区别于单排链轮的受力特性，多排链轮需要同时保证每一排齿形与对应链节的啮合精度，避免因各排齿位错位导致的链节偏磨、附加载荷激增甚至断链故障。从结构设计逻辑来看，该链轮采用整体式锻造毛坯加工结构，轮毂与轮齿部分为一体化成型，相较于装配式链轮，整体式结构在承受大扭矩冲击载荷时不存在连接螺栓剪切失效的风险，

　　更适合矿山输送设备、重型农机、工程机械动力传输这类冲击载荷频繁的应用场景。齿形部分采用三圆弧一直线的标准滚子链链轮齿廓设计，这种齿廓在啮合过程中能保证滚子顺利进入和退出啮合，啮合接触应力分布更均匀，同时能减少啮合冲击与附加动载荷，即使在链节存在一定磨损伸长的情况下，仍能保持较好的啮合贴合度，不会轻易出现跳齿、脱链问题。在安装边界设计上，链轮中心设置通孔作为轴安装位，孔壁预留键槽加工余量，可根据配套传动轴的实际尺寸加工平键或花键连接结构，保证扭矩传递的可靠性；轮毂部分的轴向宽度匹配四排链条的总安装宽度，两侧设置限位凸台，安装时可直接对链条进行轴向定位，无需额外加装挡圈或轴套，简化装配流程的同时也避免了链条轴向窜动的问题。

　　轮体部分在保证结构强度的前提下，齿根与轮毂过渡位置做了大圆角应力释放处理，避免热处理和受载时的应力集中问题，多排齿之间的排距严格匹配对应规格滚子链的排距公差，每排齿的齿圈径向跳动、端面跳动公差都控制在链传动设计标准的高精度等级，保证四排链条受力均匀，不会出现单排链过载提前失效的情况。在实际设备应用中，这类多排链轮常配套大节距滚子链使用，在刮板输送机、联合收割机动力传输系统、重型摩托车发动机正时传动、港口起重设备的牵引机构中都能见到同类结构，相较于齿轮传动，链轮与链条组成的传动机构中心距适应范围更广，不需要严格的密闭润滑腔体，在露天、多粉尘的作业环境下维护成本更低。设计过程中需要重点关注齿顶圆、齿根圆、分度圆的尺寸公差匹配，

　　尤其是多排结构的各排齿同轴度，若同轴度超差，运行时会出现某几排链节受拉、其余排松弛的偏载问题，大幅缩短链条使用寿命；同时齿面的热处理硬度也需要匹配对应链条的滚子硬度，通常齿面淬火硬度控制在HRC45-55区间，既保证齿面的耐磨性能，又避免硬度过高导致啮合时滚子表面出现点蚀损伤。从装配适配性来看，该链轮的轴向尺寸经过优化，可直接替换同规格的标准多排链轮，不需要对周边的张紧机构、导向件做额外调整，设备维护更换时的适配性更强。在传动性能层面，四排结构的链轮相较于同规格单排链轮，额定承载能力可提升三倍以上，在不改变链轮分度圆直径、不增加传动机构径向尺寸的前提下，能传递更大的输入扭矩，非常适合安装空间受限但动力传输需求大的设备布局场景。
